系統概述

平升公司排水管網監測管理系統（排水管網信息化系統），通過在排水管渠及其附屬構筑物（窨井）內安裝監測設備，實時監測液位、流速、流量等指標，數據越限自動報警，通過4G/NB-IoT無線網絡將現場信息遠傳至監控中心軟件。該系統幫助排水管理部門全面動態了解管網運行情況和變化規律，及時發現管網淤堵、污水溢流等現象，以便快速做出管道疏通、排澇防汛響應。同時為管網運行調度、養護管理、改造設計提供有效的數據支撐，提升排水管網信息化管理水平。

系統可擴展水質監測、井蓋移位監測、有害氣體濃度監測、視頻監控、壓力監測等。

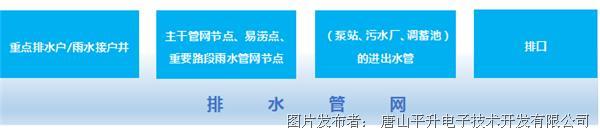

常規測點分布

系統構成

系統功能

實時監測管網液位、流速、流量，掌握全網運行情況

從排水戶、易澇點、重要管網節點，到排水口，全流程液位、流速和流量監測，掌握全網運行情況，為管網分析和運行調度提供數據基礎。

智能預警報警，及時發現管網異常

◆ 管理者可根據監測預警目標，動態修改和配置監測設備中各種測量的預警值和報警值；

◆ 數據越限、電量不足、網絡異常、設備故障時，系統自動報警；

◆ 便于及時發現管網淤堵、污水溢流等異常現象，快速采取措施避免事故發生，減少人民生命財產損失。

多角度統計分析，提高管理效率

◆ 自動統計小時均值、日均值、月均值、工作日均值、周末均值等多種形式的數據，按需生成圖表，提高管理效率；

◆ 生成液位、流速、流量等各類專題圖，展示各種測量變化趨勢，實現排水管網在線分析、淤堵分析、內澇分析，

為管網改造、淤堵處理、應急防汛提供決策依據。

功能可按需擴展，滿足不同客戶的監測需求

◆ 水質監測：在線監測pH、溫度、電導率、懸浮物、溶解氧、懸浮物等水質指標。

◆ 井蓋移位監測：井蓋移位時自動報警，可及時發現并處理，保障居民出行安全。

◆ 有害氣體濃度監測：監測管道內硫化氫和甲烷等氣體，越限報警，便于及早發現處理，避免管道爆炸事故發生。

◆ 視頻監控：在易澇點布設視頻監控，掌握路面積水實況，以便及時采取防洪排澇措施；

                    在重點排水戶排水口布設紅外視頻監控，夜間偷排時自動報警并觸發拍照，及時發現偷排事件。

◆ 壓力監測：在帶壓力的排水管段，設置壓力監測點，越限報警，便于及時發現管道破損和污水泄漏。

主要監測設備

液位計

主要特點：

      ★ 測量精度高（0.1%~0.5%FS可選）                 ★ 防護等級IP68

      ★ 極速響應 靈敏度高                                         ★ 耐腐蝕性強

 流量計

主要特點：

★ 適合淺流、非滿流、滿流、管道過載、低流速、逆流等各種工況的測量

★ 集液位、流速、流量測量于一體        ★ 測量精度高            ★ 防護等級IP68

監控軟件

案例照片

排水管網監測管理系統設備更多詳情可登錄平升官網查看、www.data86.com/net
