產品規格型號

• 操控類型

• CNC數控

• 臥式／立式

• 臥式

• 主軸頭

• A2-6

• 傳動系統

• 帶式加力

• 其他特性

• 高精度, 高剛性, 機軸式

• 直徑

• 550 mm (21.65 in)

• 旋轉速度

• 5,000 rpm (31,415.927 rad.min-1)

• 零件直徑

• 330 mm (13 in)

• 零件長度

• 280 mm (11 in)

• 行程X

• 190 mm (7 in)

• Z軸

• 330 mm (13 in)

• 快進X

• 28,000 mm/min (18 in/s)

• 快進Z

• 33,000 mm/min (22 in/s)

• 主軸功率

• 11 kW, 15 kW (15 hp)

• 整體長度

• 2,063 mm (81 in)

• 整體寬度

• 1,780 mm (70 in)

• 總高度

• 1,880 mm (74 in)

• 重量

• 3,300 kg (7,275 lb)

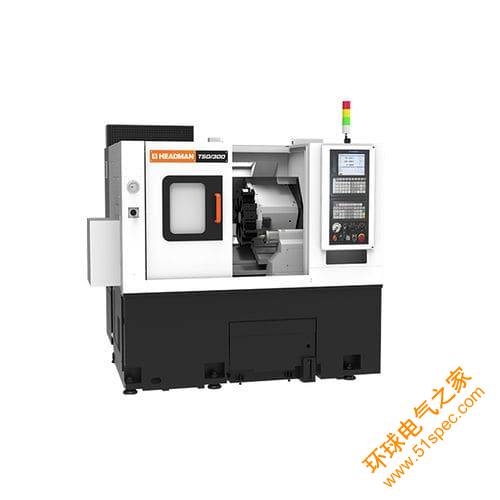

產品介紹

海德曼特殊電主軸結構設計。可承受較大的軸向負荷，實現重切削及以車代磨。 ? 低轉速大扭矩，保證機床在插補銑削狀態時的主軸動力高輸出。 ? 電主軸電機直驅，零傳動，振動小，噪音小，動能損失少。 ? 精度高，剛性高，穩定性高，效率高。 ? 平衡性好，耗能低，發熱小。 高精度高剛性伺服液壓刀塔 ? 刀塔采用伺服電機分度，齒盤精定位，液壓夾緊的設計結構。 ? 刀塔內部全密封，轉位無抬升。 ? 換刀速度快，定位精度高。 ? 可承受7Mpa高壓水力。 數控系統 高速高精控制 采用GSKlink工業以太網總線， 最高運行速度100m/min。標配GR-L系列伺服裝置及高分辨率絕對式編碼器的伺服電機， 可連接光柵尺、磁阻、磁柵、圓光柵編碼器等實現進給軸全閉環控制和高精度Cs軸控制。 智能的校驗／自診斷技術 具備語法檢查、軌跡預覽、機床故障診斷功能， 及操作日志、報警日志、加工日志的記錄功能，方便了程序的校驗、故障的診斷和維修。 簡單快捷的系統調試向?qū)? 系統調試向?qū)Чδ馨凑{(diào)試步驟、功能模塊等項目列出了需要調試的參數， 簡化機床調試過程。 支持遠程監控和故障診斷 基于以太網LAN接口， 可實現對數控機床的遠程監控、故障診斷及可靠性數據的采集與分析。包括加工文件、參數文件、刀偏文件等數據的上傳下載， 真正實現遠程監視的功能。 支持FTP通訊傳輸協議。
