視覺技術

　　PatMax RedLine — 可靠的元件定位

　　在大多數機器視覺應用中，在圖像中定位元件是關鍵的第一步，它是應用成功的決定性因素。圖案匹配是在圖像中定位元件最常用的方法，但是，如果不同圖像中的元件外觀有所變化，則圖案匹配將難以實現。康耐視專利的 PatMax RedLine 技術能夠快速且可靠地定位元件，忽略大小、位置和朝向、表面反射和陰影的差異。PatMaxRedLine 是康耐視圖案匹配技術套裝的新成員， 以原始的PatMax 算法為基礎，這種算法也是其他配套工具的基礎，包括PatQuick, ? PatMax AutoTune 和 Multi?model PatMax。

　　OCRMax — 最高的字符讀取率

　　OCRMax 技術具有在實現最高字符讀取率同時將誤讀率保持在最低限度的能力。這種強大算法可防止誤讀、處理流程變化并提供輕松的字體管理。它可以快速解碼、輕松地完成設置，并具備獨特的自動調諧功能，易于在所有平臺上使用，用戶只需進行最少的培訓。

　　SurfaceFX — 準確的特征檢測

　　SurfaceFX? 特征提取技術使用照明和軟件算法創建高對比度圖像，從而增強元件的三維特征。它可去除表面背景的噪音和混亂，獨立表面上凹陷或凸起的特征和缺陷以突出碎片、凹痕、起皺、穿孔和撕裂等缺陷，并識別模壓文本和代碼。獲得清晰的圖像后，康耐視其他 In?Sight視覺工具，例如 OCRMax、PatMaxRedLine、Blob 和 InspectEdge 即可執行檢測。

　　視覺工具

　　● Blob工具用于檢測有類似灰度等級的特征。Blob可用于量化缺陷大小或定位沒有重復形狀的特征。Blob可用于黑白和彩色圖像上以量化特定顏色的量。

　　● Edge工具檢測元件上的明暗過渡。Edge工具結果可用于測量距離，也可通過對找到的邊線數量進行計數來檢測。Edge也可用于檢測和測量圓和弧。InspectEdge工具跟蹤零件的邊緣以檢測缺陷。

　　● Color工具用于根據彩色數據識別和檢測物體。Color工具還可測量彩色像素的量或某種顏色或一組顏色。即使對于傳統彩色視覺工具可能產生問題的照明差異，高級彩色視覺技術也能保持精度。

　　● OCV/OCR工具分割、提取和培訓字體以對圖像中的字符進行光學字符識別 (OCR) 和光學字符驗證(OCV)。可培訓字體的工具能夠準確地讀取混亂背景上的低對比度或間隔不均勻的字符。

　　● 柱狀圖用于根據亮度檢測或監控零件特征。

　　● 使用其他視覺工具進行額外處理之前，先使用先進的圖像過濾來突出零件特征或去除特征。

　　● 1DMax 和 2DMax+? 條碼讀取算法對一維和二維條碼 ? 包括難以解碼的二維直接元件標識 (DPM) 碼有最高的讀取率。

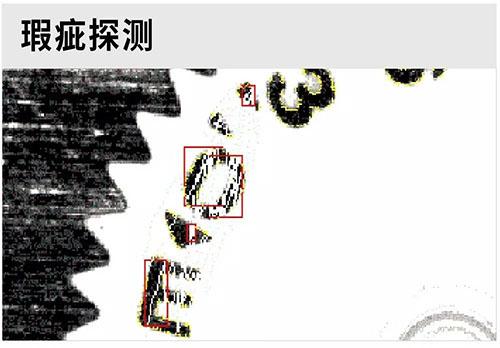

　　● Flex Flaw 和 Surface Flaw 等瑕疵探測工具用于檢測零件的輪廓和表面區域。這些先進的技術能夠適應照明和零件外觀的差異。

　　● 準確定位元件是大部分視覺應用的第一步。康耐視業界領先的圖案搭配技術，例如 PatMax RedLine，提供無與倫比的準確度和穩定性，不受旋轉、縮放和照明差異的影響。

　　● 幾何圖形工具通過簡單的點擊操作測量零件的關鍵尺寸。角、弧、直徑和點線之間距離使用實際校準值以提供準確且可重復的結果。
