１、概述

　　數字萬用表的測量將一些測量信號轉換成直流電壓信號，然后通過模數轉換電路轉換成數字信號，再通過電子計數器計數，最后將測量結果用數字直接顯示。它不但能測量直流電壓、交流電壓、直流電流，交流電流和電阻，也能測量信號的頻率、電容的容量、三極管的放大倍數等參數，還具有自動校零、自動極性轉換、過載指示、保持讀數、顯示測量單位符號等功能。其中系統框圖。

　　數字萬用表系統框圖，如圖1所示：

圖1　數字萬用表系統框圖

２、測量電路原理

　　DT830萬用表采用大規模集成芯片7106(或者7107)作為電路的模數轉換電路和顯示驅動電路。7106的芯片引腳圖如圖2所示，引腳功能如下所述。

　　7106的芯片引腳圖，如圖2所示：

圖2　7106的芯片引腳圖

　（1）直流電壓測量電路

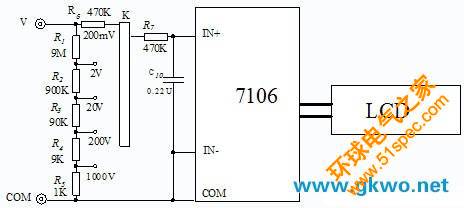

　　直流電壓檔電路原理圖，如圖3所示：

圖3  直流電壓檔電路原理圖

　　（2）交流電壓測量電路

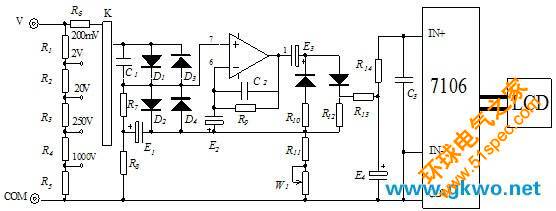

　　交流電壓檔電路原理圖，如圖4所示：

圖4   交流電壓檔電路原理圖

　　（3）直流電流測量電路

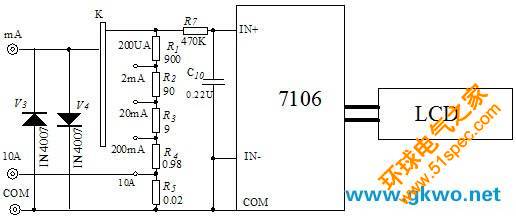

　　直流電流檔電路原理圖，如圖5所示：

圖5  直流電流檔電路原理圖

　　（4）電阻測量電路

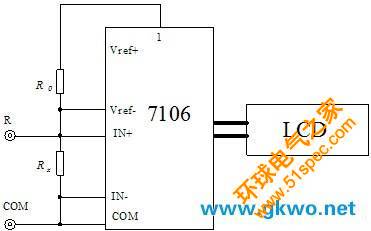

　　電阻檔電路原理圖，如圖6所示：

圖6 電阻檔電路原理圖

３、技術指標DT-830

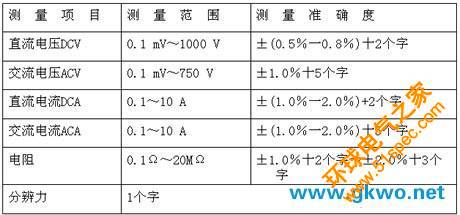

　　DT830數字萬用表技術指標，如表1所示：

表1  DT830數字萬用表技術指標

４、使用及維修說明

　　（1）在數字萬用表中使用的時候應首先根據說明書的技術指標選擇正確的功能和量程。在檢查維修的時候應根據故障的現象進行檢查維修。首先必須檢查電源。然后，根據顯露出來的故障跡象，可分別檢查顯示邏輯、顯示器，A／D轉換器。

　　（2）如果有一種功能不正常，比如，測量電流時不能準確讀數，而其他的功能在各個量程上都是正確的。顯然，故障一定出現在電流一電壓轉換電路。這一部分還決定于參考信號源，還應對參考信號源進行檢查排故。

　　（3）對數字邏輯部分，沒有必要進行任何校準，而對模擬部分(特別是A／D轉換器，電阻和交流變直流的變換電路中)，每次更換元件后都應進行校準調節。
