一、單相電機的正反轉控制

單相電機有兩個繞組：

主繞組又稱工作繞組或運行繞組，副繞組又稱啟動繞組，有的小負載單相電機這兩個繞組完全一樣，互相可以交換，但多數單相電機(帶較大負載的農用電機)為了增大啟動力矩，副繞組線圈細、匝數多、阻值大；副繞組與主繞組之間有一啟動電容；

只要交換兩個繞組中的一個繞組的首尾接線就可反轉,交換電源L/N是無效的。當兩繞組完全一樣,電機可能是三端子接線，1,3為兩繞組的公共接線端，接交流電源的L，2/4端子之間聯有啟動電容，如果交流電源的N端接端子2為正轉，則N改接端子4為反轉；

農用單相電機的主/副繞組不一樣，不能采用上面交換主/副繞組的做法，否則，會燒壞電機，一般應有四個端子：1/2為主繞組，3/4為副繞組，正轉如果要反向轉動，正確的做法是交換一個繞組的首尾接線，主副繞組的區分很簡單，根據阻值就可判斷出。

在單相電機中，通常主繞組的線徑較大，電阻值較小，匝數也較小。但有些正反轉的單相電機并沒有主副繞組之分。

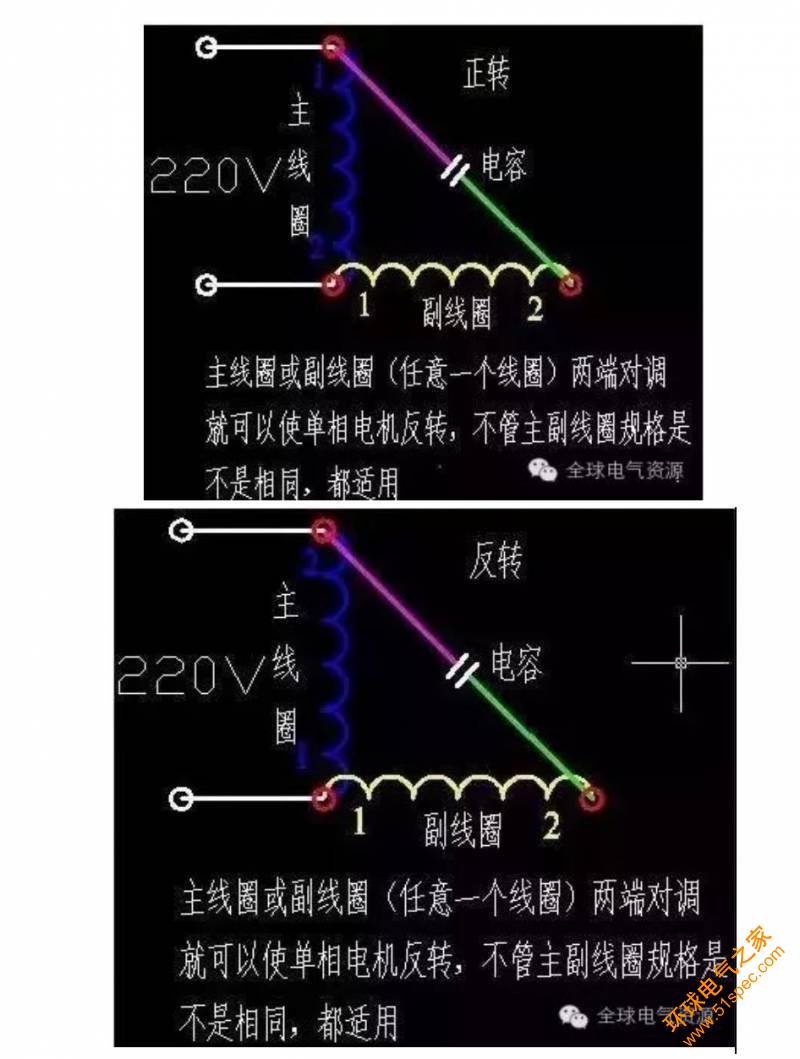

其實是這樣，主線圈的1（2）接副線圈的2(1),這樣就正傳；
反過來 主線圈的1（2）接副線圈的1（2），這樣就反轉。

以上兩個圖，一般的常規單相電機都可以用，不論他的主線圈與副線圈的參數一樣不一樣，

（只適用于不分主副線圈的電機，各位看清楚了。）

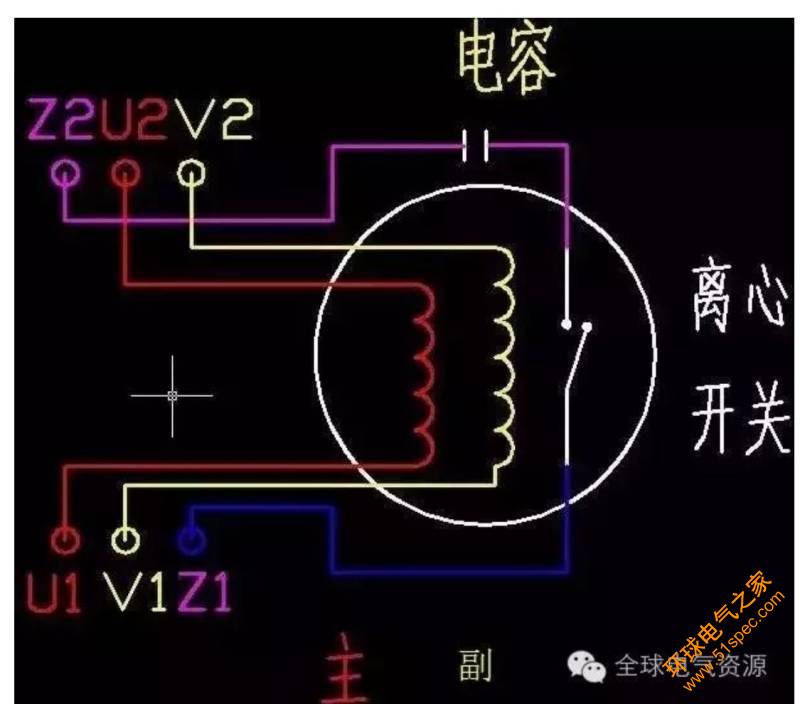

單相電機的畫法還有一種：

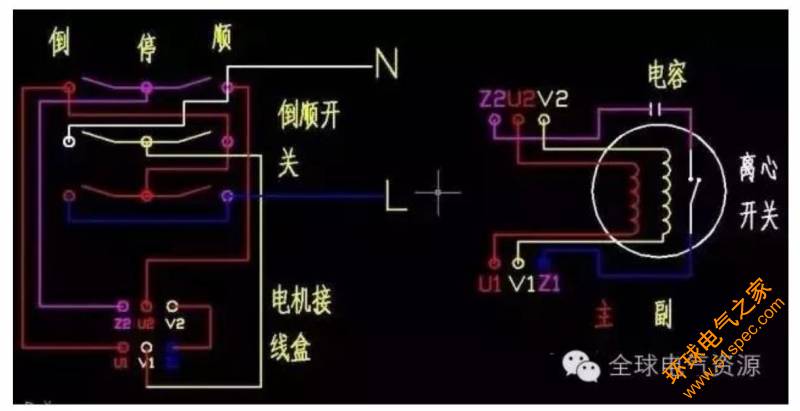

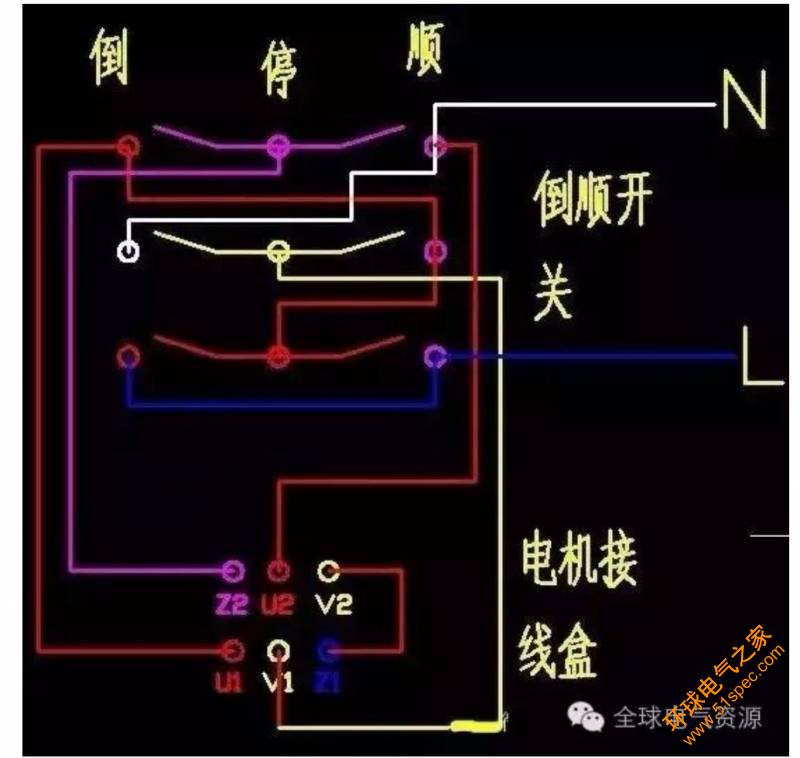

倒順開關控制的單相電機正反轉：

落地扇電機接線圖：

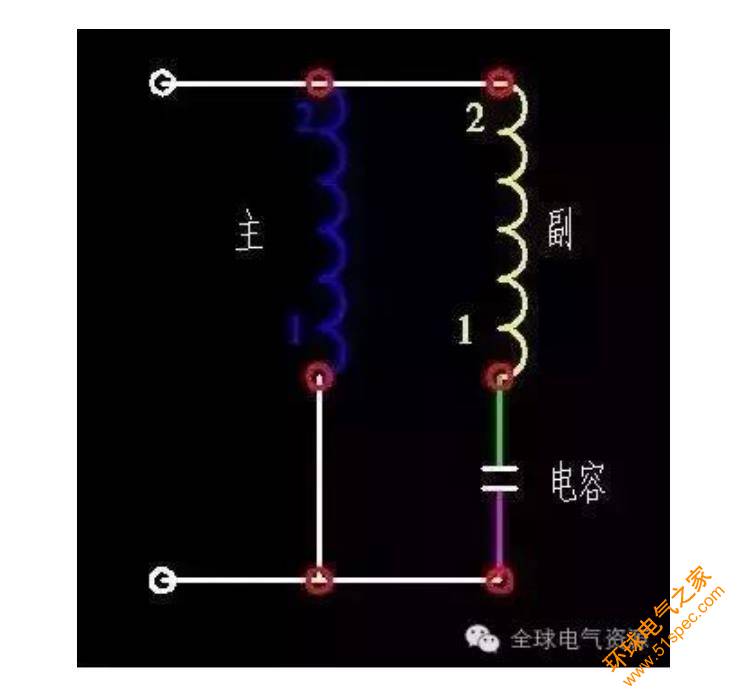

二、單相電容電機接法

單相電動機有三個抽頭，首先用萬用表電阻擋測量三個線頭之間的電阻值，電阻最大的兩個線頭之間并聯電容，另一個線頭（公共端）接電源的一端。然后用萬用表的電阻擋測量公共端與接電容兩端的線頭之間的電阻，阻值稍大的一端接電源的另一端，絕對一次性接正轉，若要想改變方向，將接電容一端的電源線改接為另一端即可。

三個出線的單相電機主繞組、副繞組容易判斷：

1、先兩兩測出三條線的阻值，記住最大值的兩條線及其阻值，第三條線就是主、副的連接點；

2、分別測出接點與兩端的阻值（這兩個阻值之和必須等于上述的最大值）。其中阻值較小的是主繞組，阻值較大的是副繞組。

一般對于單相電容啟動交流電機，與電容串聯的那個繞組接頭就是副繞組。

設副繞組電阻為R1，主繞組電阻為R2， 則 R1>R2。（主繞組功率大，電阻?。?/p>

用萬用表測量比較三個端子中每次兩個端子之間的電阻值，先尋找火線通過電容連接的副繞組接頭端子：其和另外兩個端子之間電阻有最大值（R1串聯R2）,和第二大值R1）剩下二個端子中找到有最小阻值R2和第二小阻值R1的那個即為接零線的端子，也就是主繞組和副繞組的公共端子

單相電機為什么有三根線 啟動電容和電機怎么接線？

如果電機本身沒有接線圖示，只能用萬能表了，用電阻檔測量出三組電阻數，最大的一組的兩個端子為啟動和工作繞組的串聯，中間大小的一組為工作繞組的兩個端子，較小的一組為啟動繞組的兩面個端子，把工作繞組和220VAC并聯，啟動繞組和電容串聯后和電源并聯。
