單相電能表接線圖  單相電能表工作原理

單相電能表接線圖

輸出、輸入接線端子及接線圖 見下圖：



單相電能表工作原理

電能計量單元

被計量電能的電流通過分流器采樣得到電壓信號，再通過專用計量芯片內部的差放電路將電壓信號放大，放大后的信號經過A/D轉換成與其成比例的數字信號，再經過數字相位校正和高通濾波去除信號中的直流分量然后進入數字乘法器的一個輸入端。

被計量電能的電壓信號經過電阻分壓器取樣，通過專用計量內部的差放電路將信號放大，再經過A/D轉換成與其成比例的數字信號，進入數字乘法器的另一個輸入端與電流通道的信號進行乘法運算，完成被計量電能的瞬時功率測量。

乘法器輸出瞬時功率通過數字低通濾波器進行積分處理進入“數字/頻率” 轉換器，經過分頻電路輸出的脈沖經過隔離后送入費率單元進行處理，記錄總電量及各費率電量。

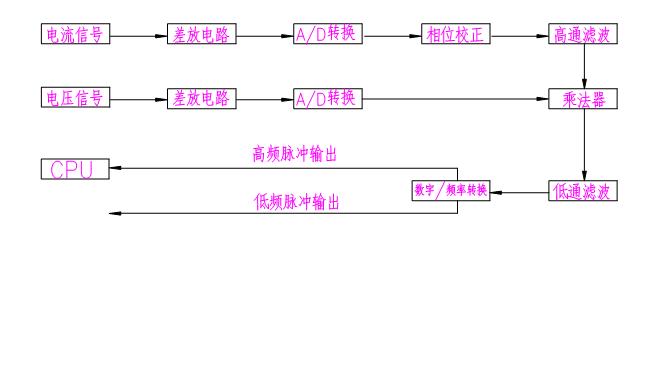

產品電能計量單元的核心器件是美國模擬器件公司生產的專用計量芯片，本產品計量原理框圖如下圖所示。
