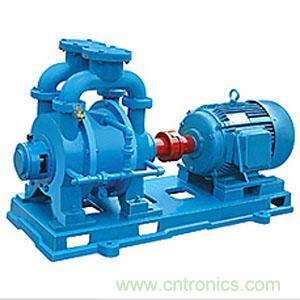

水環真空泵的簡介

隨著技術的發展，人們在真空泵產品中研究出一種新的產品，水環真空泵，今天本文主要講解的內容也是水環真空泵的知識，希望各位都能好好的瀏覽本章的知識，充實自己的知識寶庫。

水環真空泵（簡稱水環泵）帶有葉片的葉輪偏心安裝在裝水的泵殼中，葉輪在泵殼中旋轉形成水環，其作用相當于一個活塞，依靠改變體積抽出空氣形成真空的真空泵。它所能獲得的極限真空為2000~4000Pa，串聯大氣噴射器可達270~670Pa。水環泵也可用作壓縮機，稱為水環式壓縮機，是屬于低壓的壓縮機，其壓力范圍為1~2×105Pa表壓力。

水環真空泵的工作原理

水環泵最初用作自吸水泵。是由葉輪、泵體、吸排氣盤、水在泵體內壁形成的水環、吸氣口、排氣口、輔助排氣閥等組成的。

在工業生產的許多工藝過程中，如真空過濾、真空引水、真空送料、真空蒸發、真空濃縮、真空回潮和真空脫氣等，水環泵得到廣泛的應用。由于真空應用技術的飛躍發展，水環泵在粗真空獲得方面一直被人們所重視。由于水環泵中氣體壓縮是等溫的，故可抽除易燃、易爆的氣體，此外還可抽除含塵、含水的氣體，因此，水環泵應用日益增多。

在泵體中裝有適量的水作為工作液。當葉輪按圖中順時針方向旋轉時，水被葉輪拋向四周，由于離心力的作用，水形成了一個決定于泵腔形狀的近似于等厚度的封閉圓環。水環的下部分內表面恰好與葉輪輪轂相切，水環的上部內表面剛好與葉片頂端接觸（實際上葉片在水環內有一定的插入深度）。此時葉輪輪轂與水環之間形成一個月牙形空間，而這一空間又被葉輪分成和葉片數目相等的若干個小腔。如果以葉輪的下部0°為起點，那么葉輪在旋轉前180°時小腔的容積由小變大，且與端面上的吸氣口相通，此時氣體被吸入，當吸氣終了時小腔則與吸氣口隔絕；當葉輪繼續旋轉時，小腔由大變小，使氣體被壓縮；當小腔與排氣口相通時，氣體便被排出泵外。

綜上所述，水環泵是靠泵腔容積的變化來實現吸氣、壓縮和排氣的，因此它屬于變容式真空泵。
葉輪被偏心的安裝在泵體中，當葉輪旋轉時，進入水環泵泵體的水被葉輪拋向四周，由于離心力的作用，水形成了一個與泵腔形狀相似的等厚度的封閉的水環。水環的上部內表面恰好與葉輪輪轂相切，水環的下部內表面剛好與葉片頂端接觸。此時，葉輪輪轂與水環之間形成了一個月牙形空間，而這一空間又被葉輪分成與葉片數目相等的若干個小腔。如果以葉輪的上部0°為起點，那么葉輪在旋轉前180°時，小腔的容積逐漸由小變大，壓強不斷的降低，且與吸排氣盤上的吸氣口相通，當小腔空間內的壓強低于被抽容器內的壓強，根據氣體壓強平衡的原理，被抽的氣體不斷地被抽進小腔，此時正處于吸氣過程。當吸氣完成時與吸氣口隔絕，從Ⅱ-Ⅱ到Ⅲ-Ⅲ斷面，小腔的容積正逐漸減小，壓力不斷地增大，此時正處于壓縮過程，當壓縮的氣體提前達到排氣壓力時，從輔助排氣閥提前排氣。從斷面Ⅲ-Ⅲ到Ⅰ-Ⅰ，而與排氣口相通的小腔的容積進一步地減小壓強進一步的升高，當氣體的壓強大于排氣壓強時，被壓縮的氣體從排氣口被排出，在泵的連續運轉過程中，不斷地進行著吸氣、壓縮、排氣過程，從而達到連續抽氣的目的。

水環真空泵的優缺點

優點：

1、結構簡單，制造精度要求不高，容易加工。

2、結構緊湊，泵的轉數較高，一般可與電動機直聯，無須減速裝置。故用小的結構尺寸，可以獲得大的排氣量，占地面積也小。

3、壓縮氣體基本上是等溫的，即壓縮氣體過程溫度變化很小。

4、由于泵腔內沒有金屬磨擦表面，無須對泵內進行潤滑，而且磨損很小。轉動件和固定件之間的密封可直接由水封來完成。

5、吸氣均勻，工作平穩可靠，操作簡單，維修方便。

缺點：

1、效率低，一般在30%左右，較好的可達50%。

2、真空度低，這不僅是因為受到結構上的限制，更重要的是受工作液飽和蒸氣壓的限制。用水作工作液，極限壓強只能達到2000~4000Pa。用油作工作液，可達130Pa。

3、總之，由于水環泵中氣體壓縮是等溫的，故可以抽除易燃、易爆的氣體。由于沒有排氣閥及摩擦表面，故可以抽除帶塵埃的氣體、可凝性氣體和氣水混合物。有了這些突出的特點，盡管它效率低，仍然得到了廣泛的應用。

水環真空泵的特點

（1） 結構簡單易維修，壓縮氣體的溫度低，排氣溫度僅比近期溫度高10~15攝氏度，正因為具有這個特點，因而極易適合抽吸壓送易燃易爆的氣體。

（2）適用范圍廣，主要應用于煤礦（抽瓦斯），化工，制藥，礦山，造紙，食品，啤酒，建材，塑料，冶金，電器等行業。

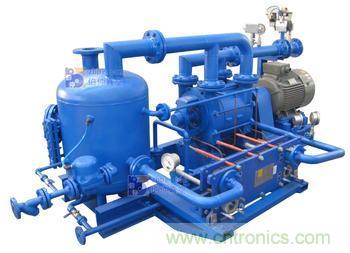

（3) 配置靈活，可與分離器，換熱器，管線，閥門，儀表，電控裝置組裝在一起共同放在一個底盤上作為成套設備使用。

從上述得出，水環真空泵的簡稱是水環泵，并且是一種粗真空泵，同時具有眾多的特點，因此水環泵應用日益增多，希望本文的講解能給大家在工作上帶有幫助，如果大家還有什么疑問或者想了解更多相關信息，可以繼續關注本網站。
