應用機器視覺系統能夠大幅降低檢驗成本，提高產品質量，加快生產速度和效率。對于現代化企業來說，意識到技術發展的趨勢并首先付諸實施者無疑將走在競爭的前列。因此基于機器視覺技術之尺寸檢測，已經被廣泛用于自動化行業產品質量檢測及品質控制中。其檢測方法及檢測工具也是多樣化的，下面對基于機器視覺檢測的典型檢測工具及相關原理通過圖例做以簡單介紹。

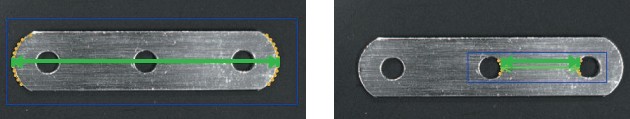

    1.用邊緣寬度工具檢測最大的外部尺寸       2.邊緣間距工具檢測縫隙

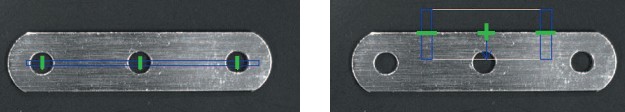

    3.邊緣間距工具檢測中心間距              4.邊緣角度工具檢測傾斜的角度


    5. 用趨勢邊緣寬度工具檢測最大的外部尺寸 6. 用趨勢邊緣寬度工具檢測最小的外部尺寸


    中國機器視覺商城供應VGA采集卡、HDMI/DVI采集卡、1394采集卡，VGA視頻采集卡、流媒體采集卡、VGA流媒體采集卡、PCI采集卡、PCI-E采集卡、USB采集卡等各種類型高清工業采集卡。

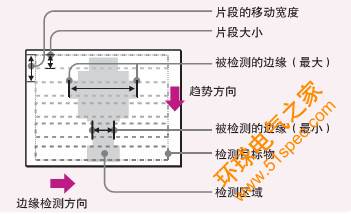

    趨勢邊緣寬度工具的原理：在細微的間距增量中移動狹窄的片段時檢測每個點的邊緣寬度和邊緣位置。趨勢是指移動片段的方向。要檢測精確位置，需降低片段大??；要縮短處理時間，降低片段移動的寬度(移動寬度)。如下圖所示：
