所有DAC之間的共性就是技術規格的定義以及說明。這篇文章將會論述靜態DAC技術規格。靜態DAC技術規格包括對DAC在DC域中所具有的特性的描述。在DC域中時，DAC的數字與模擬定時現象不屬于這一組技術規格。

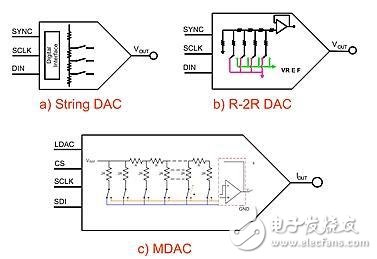

　　圖1

　　雖然這3個DAC拓撲互不相同，但它們的技術規格與電氣描述非常類似。

　　一個主要的靜態DAC技術規格就是理想轉換函數（圖2）。在對這個普通轉換函數的圖示中，可以輕松地體會和理解零代碼、偏移、滿量程以及增益的定義。一旦你理解了上述概念，差分非線性  （DNL），積分非線性 （INL）以及單調性技術規格也就再次成為理想轉換函數的另一個導函數。

　　圖2

　　理想DAC轉換函數

　　圖2顯示了一個DAC是如何為數字輸入代碼的一個離散數值生成單個模擬輸出值的方式。圖中數字輸入代碼的順序是單極的，其中代碼以標準二進制的方式增加。

　　圖2中DAC轉換函數的模擬范圍是從零至模擬輸出滿量程 （FS） 值。DAC電壓基準 （VREF） 建立了轉換器的最低有效位 （LSB）  或代碼寬度，并且設定了滿量程范圍 （FSR）。LSB的大小等于VREF/ 2N。

　　在圖2中，“N”等于轉換器的分辨率，而2N等于轉換器單個位的數量。DAC所具有的代碼的數量等于2N。對于3位轉換器來說，代碼數量等于23或8。這個理想轉換函數的轉換公式為VOUT  = VREF x （CODE/2N），并且滿量程輸出電壓等于VREF – 1LSB。

　　零代碼誤差

　　圖3中，DAC的零代碼誤差是最易理解的靜態技術規格。我們假定這個值是針對一個單極、單電源DAC而言的，這個DAC的完全理想最小輸出電壓為0伏。當將數字0值載入到DAC寄存器中時，零量程誤差出現在DAC的模擬輸出引腳上。這個誤差是由內部輸出放大器的輸出擺動性能導致的。對于單電源DAC來說，零量程誤差始終為正值，而這個技術規格的單位為毫伏或微伏。

　　圖3

　　DAC的內部輸出放大器因不能達到負電源軌而導致的零誤差運行狀態。

　　偏移誤差

　　然而，偏移誤差是不同的。偏移誤差在整個DAC轉換曲線的大部分范圍內存在。在圖4中，在理想轉換曲線的每一個代碼上，模擬偏移誤差都會變化。從圖中你能夠看到，在沿著x軸的垂直方向上，具有偏移誤差的轉換曲線與理想曲線的相同程度。這個技術規格的單位通常為毫伏。

　　圖4

　　偏移誤差可為正，亦可為負，但是它始終以同樣的誤差影響著每一個代碼。

　　增益誤差

　　增益誤差這個概念有些難以理解。總的來說，增益誤差描述的是理想DAC曲線斜率的變化。圖5對這個概念進行了說明。增益誤差技術規格通常以FSR的百分比來表示，并且在消除偏移誤差之后進行計算。

　　圖5

　　DAC的增益誤差使理想轉換函數繞著零交叉點旋轉

　　差分非線性

　　差分非線性 （INL）  是一個靜態技術規格，有時也被稱為差分線性。DNL是實際模擬輸出步長與1LSB的理想步長值的最大偏離。這在整個實際轉換函數曲線上進行評估（圖6）。由于每個代碼也許都需要調整，所以很難校準這個DAC誤差。

　　圖6

　　DNL代表每個實際電壓輸出與理想曲線間的差異。一個12位DAC DNL誤差曲線，其中x軸等于DAC代碼（0至4095），而y軸等于DNL。

　　例如，一個對于1 LSB數字代碼變化發生1.5 LSB輸出改變的DAC表現出0.5  LSB的差分非線性。DNL大于1也許說明存在缺失的代碼。差分非線性的測量單位為分數位或滿量程的百分比。出現DNL問題的DAC所生成的誤差會影響到增益控制應用。
