在設計高性能數據采集系統時，勤奮的工程師仔細選擇高精度模數轉換器(ADC)以及模擬前端調節電路所需的其他元件。在幾個星期的設計工作之后，執行模擬并優化電路原理圖，為了趕工期，設計人員迅速地將電路板布局布線組合在一起。一個星期之后，對第一個原型電路板進行測試。出乎預料的是，電路板性能與預期的不一樣。

　　這種情景在你身上發生過嗎？

　　最優PCB布局布線對于使ADC達到預期的性能至關重要。當設計包含混合信號器件的電路時，應該始終從良好的接地安排入手，并且使用最佳元件放置位置和信號走線將設計分為模擬、數字和電源部分。

　　參考路徑是ADC布局布線中最關鍵的，這是因為所有轉換都是基準電壓的函數。在傳統逐次逼近寄存器 (SAR) ADC架構中，參考路徑也是最敏感的，因為基準引腳上有到基準源的動態負載。

　　由于基準電壓在每次轉換期間被數次采樣，高電流瞬變出現在這個終端上，其中ADC內部電容器陣列在這個位置位時被開啟和充電?；鶞孰妷涸诿總€轉換時鐘周期內必須保持穩定，并且穩定至所需的N位分辨率，否則的話會出現線性誤差和丟碼錯誤。

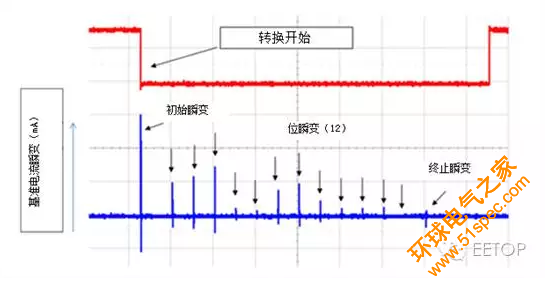

　　圖1顯示典型12位SAR ADC基準終端上的轉換階段期間的電流瞬變。

　　圖1. 12位SAR ADC基準引腳上的電流瞬變

　　由于這些動態電流，需要使用高質量旁路電容器(CREF)對基準引腳進行去耦合操作。此旁路電容器用作一個電荷存儲器，在這些高頻瞬變電流期間提供瞬時充電。應該將基準旁路電容器放置在盡量靠近基準引腳的位置上，并使用較短的低電感連接將它們連接在一起。

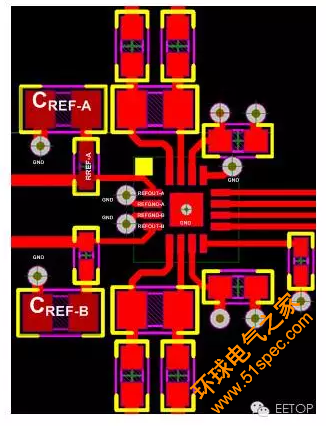

　　圖2為有兩個獨立內部電壓基準的14位雙ADC ADS7851的電路板布局布線示例。

　　圖2. 具有兩個獨立內部電壓基準的雙ADC布局布線示例
