近來跟一些業內客戶交流，筆者聽到了一個“新奇”的說法：某廠家的模塊化UPS有一個奇妙的功能，就是單個功率模塊可以單獨作為完整UPS使用，并列為一大賣點。看來市場營銷也要與時俱進，這不就是以前的“分散旁路”的模塊化UPS嗎？十多年來都沒有改變過的技術，現在被包裝成新賣點了，這真是“知識就是力量”啊。

熟悉模塊化UPS發展的業內同仁應該都了解，模塊化UPS的系統架構從開始就有兩條不同的技術路線：分散旁路和集中旁路。這里筆者想從技術的來源和性能可靠性來對比談?wù)勥@兩種方案的選擇，希望能給讀者一些啟發和幫助。

一、兩種旁路方案的架構定義和來源

模塊化UPS，顧名思義，是將大功率的UPS系統，分開成多個子模塊并聯，通過優化的系統控制，實現系統的在線擴容升級、維護，并大幅提高系統的可靠性、可用性和節能效果，降低客戶的維護成本，近年來已經漸漸成為主流客戶的首選。下面以市場上典型的基于10個30kVA功率模塊的300kVA系統來做分析。

（1）分散旁路架構

分散旁路架構，即每個功率模塊含有整流、逆變和電池變換等部分以外，還含有與功率模塊容量相等的靜態旁路，可以認為是一臺沒有液晶監控的UPS。多個模塊在機柜中并聯組成系統，模塊間相互關系類似于傳統多并機UPS系統。系統切換到旁路供電時，負載由所有功率模塊內的分散旁路來并聯供電。系統架構圖如圖1所示。

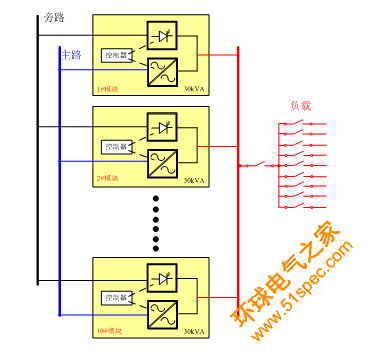

圖1． 分散旁路架構圖

（2）集中旁路架構

集中旁路架構，系統只有一個與系統容量相等的集中旁路模塊，功率模塊內僅包含整流、逆變和電池變換電路，每個部分均由獨立的控制器，模塊間的并聯不再是傳統的UPS并機系統，而是包含復雜的逆變均流，旁路控制和監控等邏輯。系統架構圖如圖2所示。

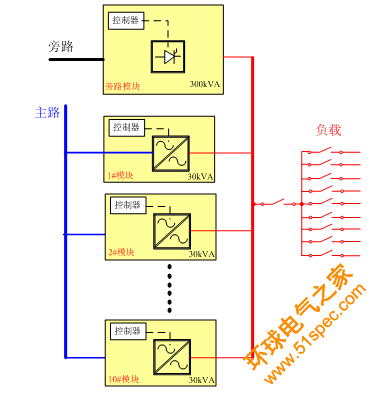

圖2． 集中旁路架構圖
