下面我們舉例來詳細分析開關變壓器伏秒容量的測量方法，以及通過對開關變壓器伏秒容量的測量，驗證開關變壓器工作狀態的合理性。

例1：電視機中使用的行掃描回掃開關變壓器，簡稱高壓包，其工作原理也屬于反激式開關變壓器，其初級線圈的電感量為6毫亨，工作電壓一般為120V，正程掃描時間（脈沖寬度） 為52 ，逆程掃描時間為12 。檢測它的伏秒容量是否設計得合理，或它是否工作于最佳工作狀態。

為此，我們可以根據（2－150）式，先計算流過高壓包初級線圈的最大電流Im，然后再求其極限電流Imax的值，即：測試時選用迭加電流的值。

把已知參數代入（2－150）式：

根據上面分析，以及圖2－55和圖2－56，正常工作時，流過高壓包初級線圈的最大電流Im不應該超過極限電流值Imax的70％，由此，可以求得流過高壓包初級線圈的極限電流Imax為1．49 A 。

上面計算出來的極限電流Imax值，就是用來測試高壓包初級線圈的迭加電流的數值。根據圖2－54，把電流源的電流設置為1．49 A，即：設置測試高壓包初級線圈的迭加電流為1．49 A，然后測試高壓包初級線圈的電感；如果測試結果Lx的數值等于或者大于初始電感L0的90％，則說明，高壓包初級線圈的伏秒容量設計是合格的，即：高壓包鐵芯的磁感應強度基本工作于最佳狀態范圍之內；如果測試結果Lx小于初始電感L0的90％，則說明，高壓包初級線圈的伏秒容量余量太小，不合格，即：高壓包鐵芯的磁感應強度工作于接近飽和區的范圍之內，磁滯損耗以及渦流損耗都比較大，并且開關變壓器容易出現磁飽和。

對于高壓包或開關變壓器除了測試伏秒容量的大小之外，還應該檢測高壓包或開關變壓器初級線圈的漏感。正常漏感的數值一般小于初級線圈電感量的2％，如果太大，則說明變壓器鐵芯留的氣隙長度過大，或者開關變壓器初、次級線圈的結構或繞線方法不合理。

這里順便說明，采用圖2－54測試時應該注意的地方。圖2－54中，隔離電感LT的大小要求是測試電感Lx數值的3倍以上，并且測量高壓包初級線圈的初始電感值L0時，最好也要接入電路之中。這里，隔離電感LT可選取20毫亨以上的帶矽鋼片鐵芯的電感，電感的鐵芯要留有一定的氣隙；電流源可用一個穩壓電源與一個大功率電阻串聯代替，如圖2－57；或用一個穩壓電源與一個大功率晶體放大器串聯來代替，如圖2－58。

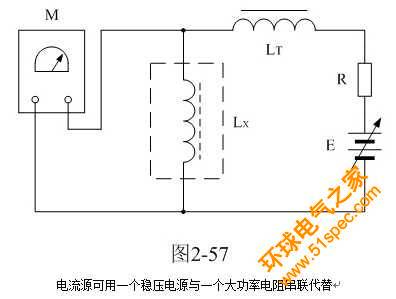

在圖2－57中，E為穩壓電源，R為大功率電阻，阻值范圍在1～10歐姆比較合適，阻值太大損耗功率會很大；調節穩壓電源的電壓輸出，就可以調節迭加電流的大小。

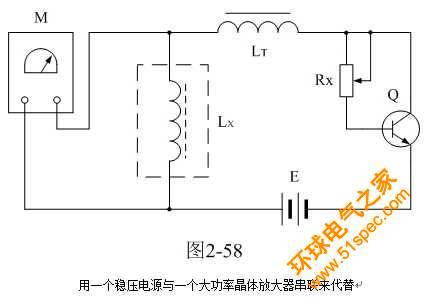

在圖2－58中，E為穩壓電源，Rx為可調電阻，Q為晶體管大功率放大器（必須帶散熱片）；調節穩壓電源的電壓輸出，或改變可變電阻的阻值，就可以改變迭加電流的大小，但晶體管大功率放大器集電極與發射極之間的電壓降不要大于10V，否則，晶體管大功率放大器的損耗將很大。一般穩壓電源都有電流輸出指示，所以在測試電路中不需要另外安裝電流表。
