一、系統概述

電機控制系統主要由電機控制器、驅動電機、電子換擋操縱裝置、加速踏板組成，還包括高壓電線、信號線和冷卻系統。其主要實現如下功能：

①擋位管理的功能

②扭矩解析，實現整車驅動

③保證制動優先

④電機轉速及工作溫度的測量

⑤網絡管理和監控的功能

⑥對電機系統安全管理及系統保護的功能

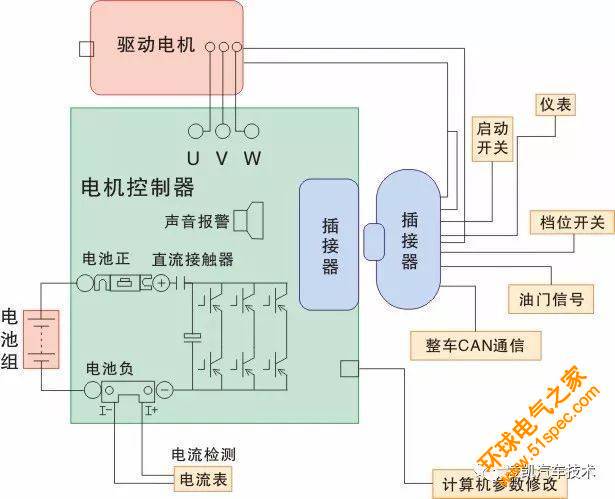

1． 電機控制器

電機控制器又稱智能功率模塊，是電動汽車的核心控制單元，其通過硬線直接采集加速／減速信號、制動信號、擋位信號，通過CAN 總線采集動力電池狀態信息，解析駕駛員意圖并根據車輛的狀態控制驅動電機工作，實現車輛的正常行駛。

電機控制器使用了一些傳感器來檢測工作狀態。包括：

①電流傳感器：用以檢測供給電機工作的實際電流（ 包括母線直流電流、三相交流電流）。

②電壓傳感器：用以檢測供給電機控制器工作的實際電壓（ 包括高壓電池電壓、蓄電池電壓）。

③溫度傳感器：用以檢測電機控制系統的工作溫度（ 包括模塊溫度、電機控制器溫度）。

電機控制器通過CAN 線與BMS、組合儀表等進行通訊數據連接。

2． 驅動電機

將電能轉換成機械能的部件，并將自身的運行狀態的信息發送給電機控制器。驅動電機使用了一些傳感器來提供自身的工作信息。包括：

①旋轉變壓器：用以檢測電機工作時的實際轉速。

②溫度傳感器：用以檢測電機的工作溫度。

3． 電子換擋操縱裝置

將駕駛員擋位的切換轉換為電信號傳遞給電機控制器。

4． 加速踏板總成

加速踏板總成由加速踏板與加速踏板位置傳感器組成，加速踏板位置傳感器將加速踏板踩下深度轉化為電信號傳遞給電機控制器，以使電機控制器判斷駕駛員的意圖。

5． 系統功能介紹

（1）擋位及車速控制

①車輛起動后，電機控制器采集電子換擋操縱裝置的擋位信號及加速踏板的加速信號判斷其擋位狀態及駕駛員意圖，通過CAN1線將扭矩命令傳遞給電機控制器。

②電機控制器根據指令信號，控制輸出三相電相序，實現車輛的前進、后退。控制輸出功率及頻率控制車速。

③組合儀表通過CAN1線，接受車輛的擋位、速度及驅動電機轉速信號，并在顯示屏上顯示，給駕駛員提供車輛運行信息。

（2）制動控制

車輛行駛過程中，當駕駛員踩制動踏板，牽動制動開關動作，電機控制器接受制動開關發出的制動信號，判斷駕駛員制動意圖，停止三相電輸出，切斷車輛動力。

（3）電子風扇控制

①電機控制器實時檢測驅動電機及自身的溫度。

②當溫度達到設定值時，控制冷卻風扇繼電器閉合，冷卻風扇通電工作。

二、常見車型電動機控制系統

1． 比亞迪E6電機控制器

比亞迪E6雙向逆變充放電式電機控制器（VTOG）是一款高度集成化的新型多功能控制器，其主要功能：電機控制與車輛控制功能、電網對車輛充電功能、車輛對電網放電功能、車輛對用電設備供電功能以及車輛充放電功能。驅動電機控制器通過采集油門、制動、檔位、模式等信號控制動力輸出。

VTOG安裝位置和外觀如下圖所示。在VTOG上有低壓接口、冷卻液進／出水口以及高壓插接件。

2． 眾泰云100S電動機控制器

眾泰云100S電動汽車電機控制器采用MC3336系列低壓交流控制器，該類型控制器是一款應用于低壓交流電動車輛的驅動器，采用了國內外一流的交流電機控制器算法，實現了對交流電機寬調速范圍內轉矩的精準控制。

交流驅動系統可以實現更寬的電機調速范圍，從而提高了車輛的行駛速度；交流電機無碳刷、全密閉、免維護，系統可靠性大大提高；交流系統能達到更高的效率，實現靈活的能量回饋控制，從而有效地提升續航里程。

3． 北汽EV160電動機控制器

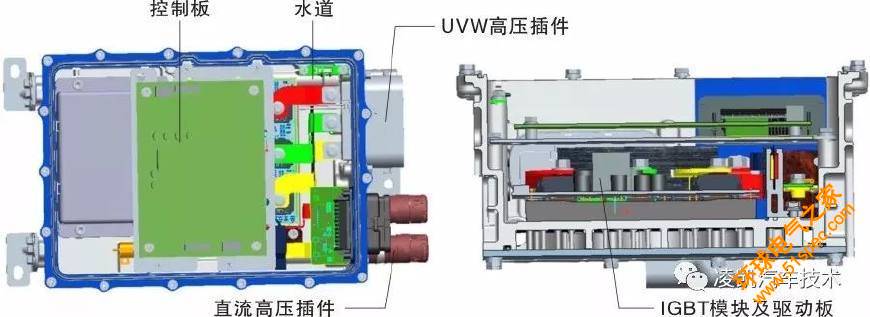

北汽EV160電機控制器采用三相兩電平電壓源型逆變器。對所有的輸入信號進行處理，并將驅動電機控制系統運行狀態的信息通過CAN2．0網絡發送給整車控制器。驅動電機控制器內含故障診斷電路。當診斷出異常時，它將會激活一個錯誤代碼，發送給整車控制器，同時也會把存儲該故障碼和數據。
