EMC在電子產品／設備已經成為可靠性的重要組成部分；將越來越被重視！特別對于我們的工業＆消費類產品要求滿足其相應的認證和出口要求，對應的國家政策也在不斷完善；同時國際貿易的深化發展；EMC技術成為電子產品／設備必過的硬性指標！隨著電子產品／設備的供電系統都開始大量運用高頻開關電源并且也越來越高端化；因此對電源環境的要求就越來越高；EMC將是越來越重要！
電子產品／設備我們經常碰到的EMI的問題；我的講座及我的公眾號都有剖析EMI－傳導設計的方案和總結！看過我的文章和聽過我的課的電子設計師們；給我的反饋結果；目前碰到EMI問題根據您的EMI濾波器設計法則 確實解決了我們的EMI－傳導問題；讓非常多的人受益！后面我還會就傳導的濾波器技術再進行更深入的剖析！
電子產品／設備EMI－輻射的問題；大多數的設計者們都沒法入門檻！比如我們的電子產品／設備經常會出現30MHZ－50MHZ 特別是30MHZ左右的EMI－輻射問題；有時還兼而有之！我來進行一下理論分析；我的《開關電源：EMC的分析與設計》
講實戰方法！
我的分析是基于我近20年的開關電源產品設計和開發進行總結；如果不是有這么多年的開關電源設計經驗和對EMI的了解，一般還沒有人細致去研究；如果30MHZ左右對大多數的設計來說有很高幾率出現那這個30MHZ的頻率一定是由器件寄生參數及回路的諧振而產生；亦即：f＝1／（SQRT（2ЛLC）），如果是諧波分量F＝1／（ЛTr）的機制出現幾率就會不被關注了！
先了解基本知識點：
EMI分析更多是在頻域中分析，并且不考慮信號的相位因素！而是考慮信號的幅度和頻率！如下：

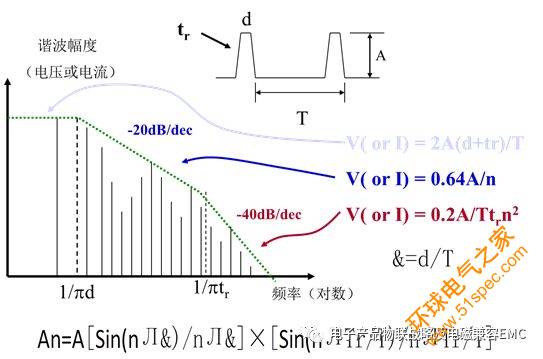

再來看一下EMI－周期信號的頻譜
A．如果30MHZ－50MHZ 是時鐘或通訊數據的噪聲頻譜
其特點是頻率高，脈寬窄；那其上升沿和下降沿進行變換時就基本等同于其脈沖寬度了。假如計算每一支等距噪聲差為14MHz，此表示出有一個14MHz的Clock信號所造成，或者是經過除頻后有14MHz的信號產生！
基本結論：

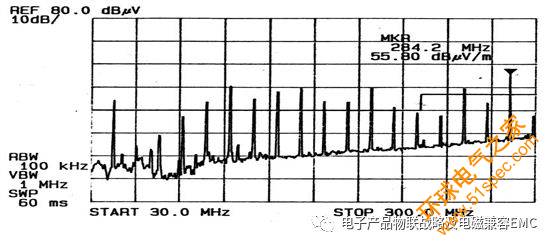

時鐘的頻譜皆可以看到如下之一支支等距的噪聲，這一支支等距的噪聲亦即為噪聲的諧波！如下測試Data：
此時對于30MHZ－50MHZ，我們可以通過測試Data進行EMI－輻射的來源進行分析了；其處理方法 按分析處理高速數字電路，對時鐘電路＆RAM／CPU／MCU進行處理的思路來搞定它！
注意：
30MHZ以后隨著頻率的升高差模成分呈遞減趨勢；共模成分呈遞增趨勢！
B．如果30MHZ－50MHZ 是電子產品的開關電源供電系統的噪聲頻譜
其特點是開關電源工作頻率從幾十KHZ到幾百KHZ，脈寬要保證一定的寬度；那其上升沿和下降沿進行變換時就要關注其諧波頻率范圍了。其特點是測試Data為包絡性數據；如下：
此時對于30MHZ－50MHZ，有經驗的設計師都知道是開關電源產生的EMI輻射問題；那我們就進行這個頻段的源頭機理進行理論分析！以下對常用的電源架構進行分析！！
1．開關電源基本電路結構1－FLY（反激供電系統）
FLY電路－12V／4A－分析說明
我來分析計算上面的基本電路結構進行＝ 30MHZ的諧振參數理論計算＆同時注意目前開關MOS的寄生電容參數！！通過我下面的計算數據我們就能得到答案！！！

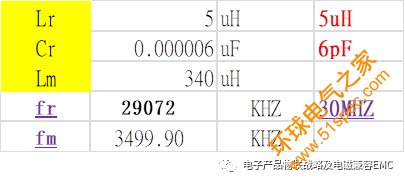

30MHZ的諧振參數分析
FLY－1的實際變壓器參數測試：
實測變壓器的漏感＝5uH 左右
FLY－1的方案設計，為了更高的性價比使用6N60或7N65等MOS通用器件；

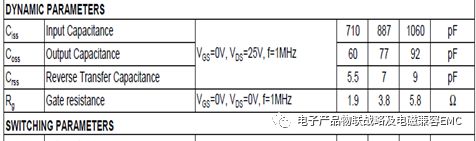

MOS－TK6A60D；MOS－DS
MOS－F7N65；MOS－DS

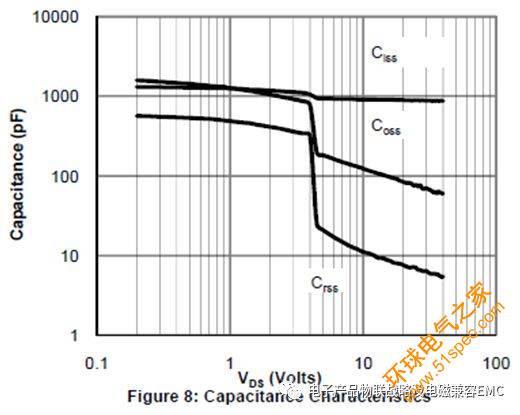

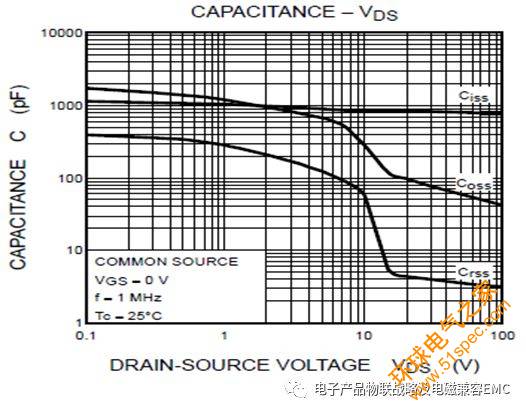

其特性的參數值參考其曲線圖如下：
開關MOS關斷時；其VDS的電壓在500V左右；其Coss也就幾個PF左右！其值跟選擇的MOS器件有關聯！
