電動調節閥主要由電動執行器與調節閥閥體構成通過接收 I業自動化控制系統的信號 ，來驅動閥門改變閥芯和閥座之間的截面積大小控 ,制管道介質的流量、溫度、壓力等工藝參數,實現遠程自動控制。以等百分比特性為最優，具有調節穩定,調節性能好等特點。

    電動雙座調節閥工作原理

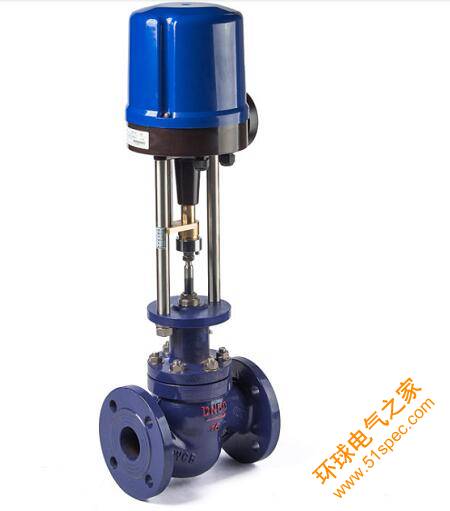

    電動雙座調節閥采用雙導向結構，具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等特點。電動雙座調節閥是采用雙座閥體及直行程電動執行器組成。

    電動雙座調節閥所配置的電動執行器內含飼服放大器，接受統一的4-20mA或1-5V·DC的標準信號，將電流信號轉變成相對應的直線位移，自動地控制調節閥開度，來進行對管道內流體的壓力、流量、溫度、液位等工藝參數的連續調節。

    電動調節閥結構特點:

    1.伺服放大器采用深度動態負反饋,可提高自動調節精度。

    2.電動操作器有多種形式,可適用于4~20mA。DC或0~ 10mA.DC。

    3.可調節范圍大，固有可調比為50 ,流量特性有直線和等百分比。

    4.電子型電動調節閥可直接由電流信號控制閥門開度,無需伺服放大器。

    5.閥體按流體力學原理設計的等截面低流阻流道,額定流量系數增大30%。

    參數

    允許壓差(MPa) ≤ 公稱壓力

    公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0

    額定行程(mm) 16 25 40 60 100

    閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)

    壓蓋形式 螺栓壓緊式

    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料

    閥芯形式 雙座柱塞導向型閥芯

    流量特性 直線性、等百分比

    配置執行器類別 381L系列電動執行器、PSL系列電動執行器、(亦可客戶指定品牌執行器)

    執行器參數 電源電壓：220V/50Hz、輸入信號：4-20mA或1-5V·DC、輸出信號：4-20mA·DC

    防護等級：相當IP55、隔爆標志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄、手輪

    環境溫度：-25～+70℃、環境濕度：≤95%

    閥體參數：公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。

    執行器參數：電源電壓、控制方式、控制信號(4-20mA,1-5V)

    電動雙座調節閥廣泛用于精確控制氣體、液體、蒸汽等介質，特別使用于壓差較大且對泄露量要求不嚴格干凈介質場合。

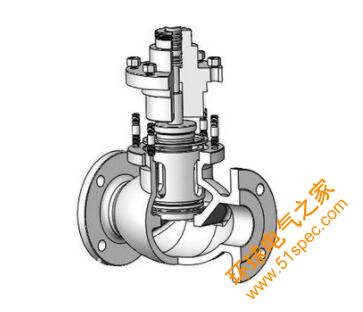

    電動調節閥結構分類:

    電動調節閥一般可分為單座式和雙座式結構,電動單座式調節闊適用于對泄漏要求嚴格，閥前后壓差低及有一定粘度和含纖維介質的工作場合,電動雙座式調節閱具有不平衡力小，允許壓差大,流通能力大等待點,適用于泄漏量要求不嚴格的場合。
