兆歐表是一種專門測量電氣設備絕緣電阻的儀表，簡稱“搖表”。一般的兆歐表主要由搖直流發電機、磁電系比率表以及測量線路組成。手搖直流發電機的額定電壓主要有500V、1000V、2500V等幾種。發電機上裝有離心調速裝置，使轉子能恒速轉動，此文通過四項帶您來更深了解兆歐表：
    （1）兆歐表的選擇
    一：兆歐表的額定電壓一定要與被測電氣設備或線路的下作電壓相適應
    二：兆歐表的測量范圍也應與被測絕緣電阻的范圍相符合，以免引起大的讀數誤差。

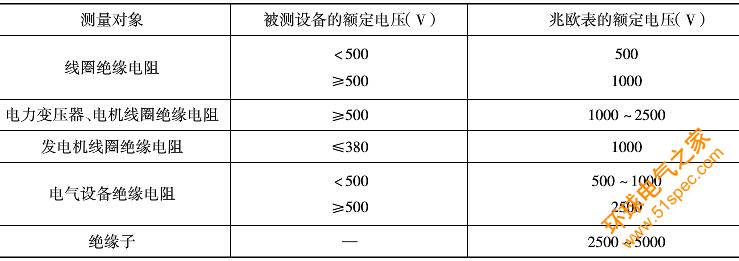

    不同額定電壓兆歐表的使用范圍

    注：如果用500V以下的兆歐表測量高壓設備的絕緣電阻，則測量結果不能正確反映其工作電壓下的絕緣電阻值。同樣，也不能用電壓太高的兆歐表去測量低壓電氣設備的絕緣電阻，以免損壞其絕緣。

 （2）兆歐表的接線
    兆歐表有三個接線端鈕，分別標有L(線路）、E(接地）和G(屏蔽），使用時應按測量對象的不同來選用。當測量電力設備對地的絕緣電阻時，應將L接到被測設備上，E可靠接地即可。但當測量表面不干凈或潮濕的電纜絕緣電阻時，為了準確測量其絕緣材料內部的絕緣電阻（即休積電阻），就必須使用G端鈕，接法如下圖所示（用兆歐表測量電纜絕緣電阻的接線）。這樣絕緣材料的表面漏電流/Is表面，經G端鈕直接流冋電源負極。而反映休積電阻的Iv則經絕緣電阻內部，L接線端、線圈1冋到電源負極。可見，屏蔽G的作用是屏蔽表面漏電電流。加接屏蔽G后的測量結果只反映了休積電阻的大小，因而大大提高了測量的準確度。

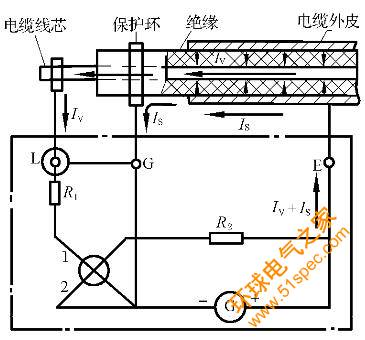

 用兆歐表測量電纜絕緣電阻的接線

    （3）兆歐表的檢查
    使用兆歐表前要先檢查其是否完好。檢查步驟是：在兆歐表未接通被測電阻之前，搖動手柄使發電機達到120r/min的額定轉速，觀察指針是否指在標度尺的“∞”位置。再將端鈕L和E短接，緩慢搖動手柄，觀察指針是否指在標度尺的“0”位置。如果指針不能指在相應的位置，則說明兆歐表有故障，需要檢修后才能使用。
    （4）兆歐表操作注意事項
    ①測量絕緣電阻必須在被測設備和線路停電的狀態下進行。對含有大電容的設備，測量前應先進行放電，測量后也應及時放電，放電時間不得小于2min，以保證人身安全。
    ②兆歐表與被測設備的連接導線不能用雙股絕緣線或絞線，應用單股線分開單獨連接，以避免線間電阻引起的誤差。
    ③搖動時應由慢漸快至額定轉速120r/min。在此過程中，若發現指針指零，說明被測絕緣物發生短路事故，應立即停止搖動手柄，避免表內線圈因發熱而損壞。
    ④測量具有大電容設備的絕緣電阻，讀數后不能立即停止搖動兆歐表，以防已充電的設備放電而損壞兆歐表。應在讀數后一邊降低手柄轉速，一邊拆去接地線。在兆歐表停止轉動和被測物充分放電之前，不能用手觸及被測設備的導電部分。
    ⑤測量設備的絕緣電阻時，應記下測量時的溫度、濕度、被測設備的狀況等，以便于分析測量結果。
    關于兆歐表操作注意事項遠遠不止這些，日常使用中還需要根據使用說明書來操作，避免錯誤操作帶來的不便。
