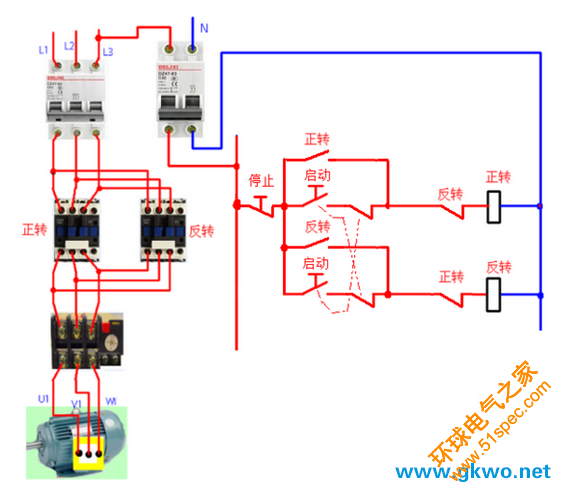

這是正轉電路圖

    這樣就會反轉，大家都知道很清楚，在正轉的情況下換相就會反轉；

    這種方法，線路簡單，很多朋友都在使用，但是有優點就會有缺點，這樣的電路開關一般就放在操作工的手邊，控制方便。

    如果停電，操作工可能會忘記關閉開關，這樣當來電后，電動機就是啟動，如果操作工不在，又沒有人看守，這樣電動機就會長時間運行，存在安全隱患。

    三相異步電動機正轉的工作動作原理：

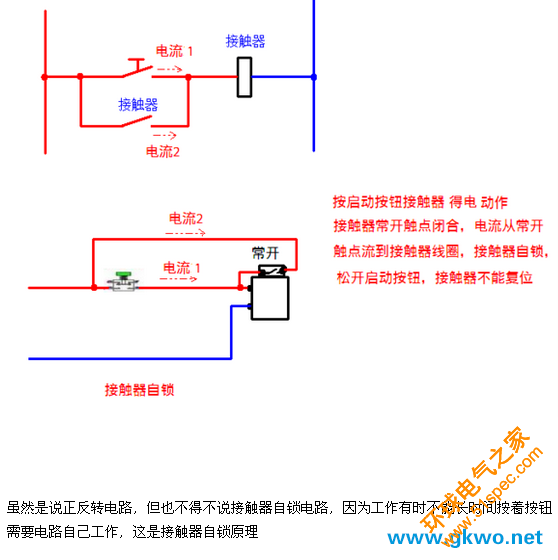

    QS開關合上后，按下SB2啟動按鈕，KM1正轉交流接觸器線圈得電吸合，KM1的常開變為常閉，常閉變為常開，控制回路中進行自鎖，使KM1線圈繼續得電，主回路中KM1吸合的同時，三相異步電動機正轉啟動。按下按鈕SB1后控制進回路、斷電，使線圈KM1失電，電機動正轉停止。




    三相異步電動機反轉的動作原理：

    QS開關合上后，按下SB3啟動按鈕，KM2反轉交流接觸器線圈得電吸合，KM2的常開變為常閉，常閉變為常開，控制回路中進行自鎖，使KM2線圈繼續得電，主回路中KM2吸合的同時，三相異步電動機反向轉動。按下按鈕SB1后控制回路中斷電，使線圈KM2失電，電機動反轉停止。

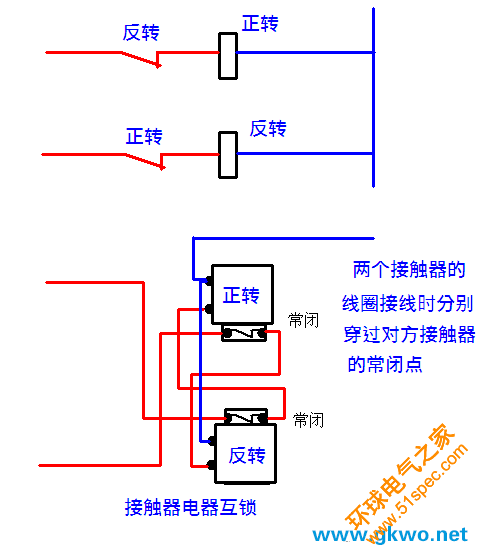

    聯鎖觸頭KM1和KM2還有常閉的SH3和SB2的作用是：互鎖的作用，電機正轉時不能反向運轉，保證了電動機的正常工作的進行。
