（1）M1、M2能順序起動，并能同時停止轉動。

    （2）M1起動后M2起動，M1可點動，M2可單獨停止轉動。

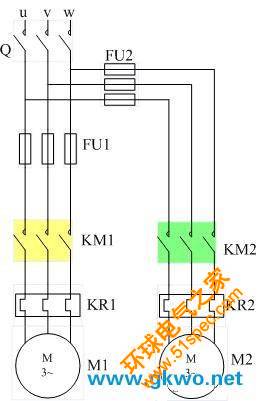

    首先分析主電路，根據要求，有兩臺電動機可正轉，每個電動機使用一個接觸器控制，雖然題目沒有明確要求，但基本的電路保護措施必須要有，主電路如圖。

    接著分析控制電路：

    ①兩臺電動機正轉連續運行

    注意，此處沒有互鎖環節，因為兩臺電動機要求可同時運行，也沒有短路問題。

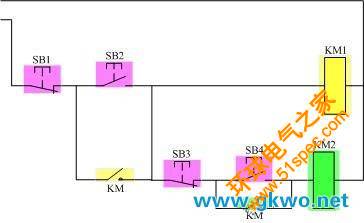

    ②順序起動（聯鎖環節）

    注意，題目要求的順序起動，理解為M1起動后，M2才能起動，因此需要設置聯鎖環節。在上面的控制線路中加入聯鎖環節。

    在上圖中，已經滿足了M1、M2可同時停止，且M2可單獨停止的要求。

    ③M1點動

    本例可以用上一題的方法實現點動控制，但此處我們利用中間繼電器來實現這一功能。

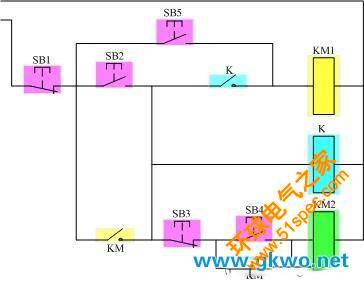

    圖中，增加了一個中間繼電器K，正常起動連續運行M1時，按下SB2，K先得電并使其常開輔助觸點閉合，KM1得電自鎖；當需要點動時，直接按SB5，K不得電KM1無法自鎖，因而松開SB5后KM1失電。

    點動環節控制線路簡單，但因為在實際機床中，點動往往處于附加功能的地位，因此必須首先滿足連續運行的要求，這樣就必須使點動環節避開自鎖環節，可以看出該環節變得更加復雜，這也說明有些典型控制線路的合并并不是線性的簡單疊加，而是需要變形的。

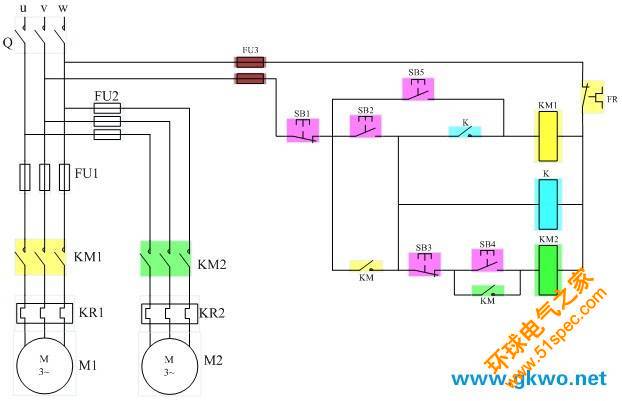

    最后，加上控制電路的熱繼電器觸點、熔斷器等，從而將主電路和控制電路補充完整，畫在一個完整的電氣原理圖中。

    答案：
