繼電器-接觸器控制電路一般有安裝接線圖和工作原理圖兩種表示方法。

    1、安裝接線圖：

    這種表示方法能形象地表示出控制電路中各電器的安裝情況及相互之間的連線。如圖1所示是用接觸器控制異步電動機啟、停的控制電路的安裝接線圖。

    圖1電氣安裝圖

    特點：①初看電路者比較合適；

    ②繪制難度大；

    ③電器施工的依據。

    2、工作原理圖：

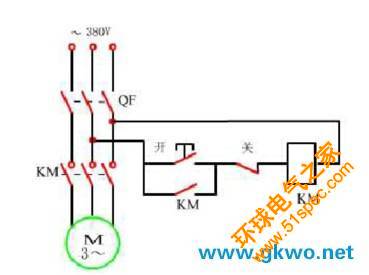

    根據工作原理和便于閱讀而繪制的電路圖。如圖2所示為接觸器控制異步電動機啟、?？刂齐娐返墓ぷ髟韴D。

    特點：這種表示方法便于閱讀和設計較復雜的控制電路。它是生產機械電氣設備設計的基本和重要的技術資料。

    圖2電氣原理圖
