PLC輸出有二種形式：1、繼電器出點輸出。2、晶體管輸出。

    LED燈實為發光二極管組成，故連接時對電源有極性要求：正向通電其LED發光二極管導通發光，反向通電LED截止。LED正向?qū)òl(fā)光時，其管壓降為1~2V左右，故用PLC輸出連接LED燈時，應串接限流電阻，以確保LED燈通道時能正常發光而不會燒毀，串接限流電阻的取值原則應確保發光管電流為8~10mA為最佳（此時發光亮度最亮又不易損毀）。其公式為：R=(E－2)/10

    其E為電源電壓，2為LED正向?qū)妷海?V），10為LED導通電流（10mA）。

    如：E=24V，其限流電阻R=(24－2)÷10=2.2KΩ實取限流電阻R=2.2KΩ

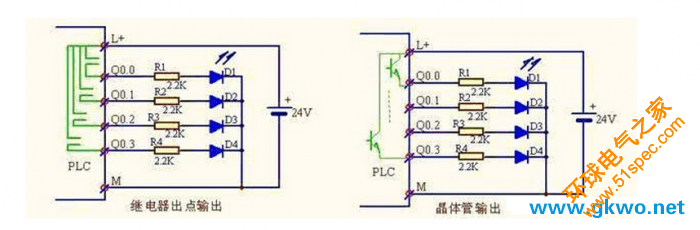

    下面為4個LED與PLC（S7-200）輸出口的連線圖：

    其左側圖為繼電器觸點輸出與4只LED的連接電路圖，右側圖為晶體管輸出與4只LED的連接電路圖。其D1~D4為4只LED發光二極管，R1~R4為限流電阻=2.2K

    電路中的D1~D4發光二極管，即可為各自獨立4個指示燈，也可為由LED構成的數碼管或由LED組成的顯示屏中的4條顯示線段。

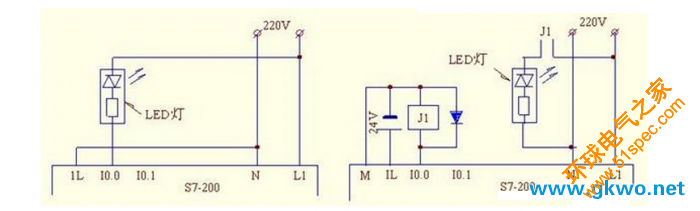

    如果220V照明燈是LED型，其電流最大是10mA（內部已有限流電阻），如PLC為繼電器輸出，可將PLC輸出側電源改為220V交流電，可直接用PLC的繼電器輸出觸點控制LED燈（見下圖左），如果PLC次級為晶體管輸出，其電源為+24V，可用一只24V繼電器接PLC對應輸出端，再用繼電器的觸點去控制LED燈（接220V電源）即可。見下圖右：
