【導讀】幾年前我們發表過一篇受歡迎的文章，“從專業級到愛好者的USB示波器”，涵蓋從業余級到專業級的多款示波器。幾年過去，市場上又出現了很多新型號示波器。本文介紹了其中四款，其連接方式和外形尺寸各不相同，價格從178美元至1999美元不等。看看你中意哪一款？
幾年前我們發表過一篇受歡迎的文章，“從專業級到愛好者的USB示波器”，到現在市場上又出現了很多新的示波器型號，一些是老牌公司推出的新產品，更多的是由創業公司和創客設計開發的新產品。本文我們將介紹四款新型示波器，其中三款是無線的，一款是有線的。一款是獨立單元，另外三款需要外接顯示器。
首先，“無臉”示波器都是USB控制的。WiFi和藍牙無線示波器如今在低端市場已經比較普遍。早先的無線示波器一般都是連接安卓設備，因為安卓系統比iOS設備更容易開發APP。我見到的最早的無線示波器是由Aubrey Kagan設計的，它就是連接到一個安卓平板電腦，但沒有對外銷售。
我測試過另外一些低端無線示波器，比如由 LabNation和Aeroscope開發的型號。我也嘗試過國家儀器(NI)的VirtualBench，售價1999美元，這不能算低端示波器了。
RS Components的2通道RS Pro 2205A-20售價145英鎊，具有200 Msamples/s的采樣率，以及20 MHz的帶寬，特別適合音頻和低頻應用。除了USB接口，它還帶有UART (RS-232)、SPI、I2C、LIN和CAN接口，可以安裝在汽車里、機器上，以及嵌入式系統中。

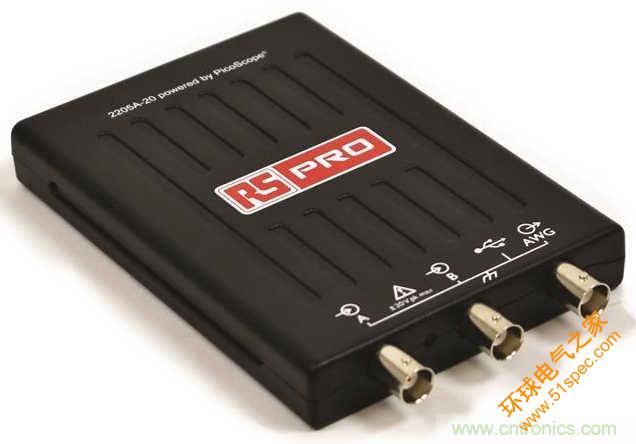

圖1：RS Pro示波器具有20 MHz的帶寬。（來源：RS Components）
DS212袖珍式示波器自帶顯示屏，采用機械滑輪來調節垂直和水平分辨率。不太清楚它的實際制造商，在亞馬遜上這種型號有兩個不同的名稱和標價：YKEY的標價為109.98美元，KEVWTECH的標價為178美元。它在一個叫做 e-design的中文網站上也有售。
DS212具有1 MHz帶寬和10 Msamples/s采樣率，輸入電壓范圍為±40 V。它內置電池，可以通過微型USB端口充電。據一個視頻介紹，DS212只有一個探頭，雖然它是兩通道的型號。
圖2：中國制造的DS212是具有1 MHz帶寬的袖珍型示波器。（來源：http://www.e-design.com.cn/）
IkaLogic的IkaScope示波器外形有點另類，具有30 MHz帶寬和200 Msamples/s采樣率，使用WiFi連接iOS和安卓設備，也可以連接桌面和筆記本電腦(Windows、Linux和MacOS)，售價高達299歐元(約368美元)。而Aeroscope示波器的采樣率為100 Msamples/s，帶寬只有20 MHz，采用藍牙連接iOS設備，售價為199美元。

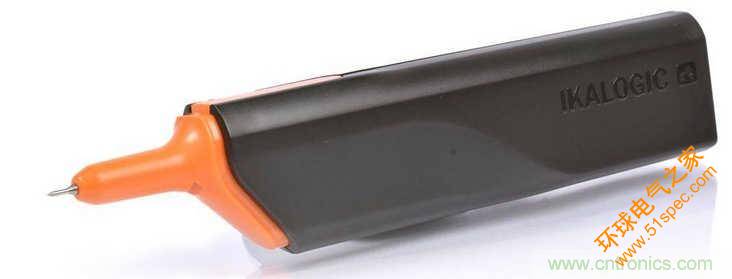

圖3：IkaScope使用WiFi連接iOS和安卓手機及平板，也可以連接Windows、Linux和MacOS電腦。（來源：IkaLogic）
接下來是Red Pitaya。據Aubrey Kagan介紹，這種示波器和波形發生器實際上就是一個FPGA板，帶有兩個模擬-數字轉換器(ADC)和兩個數字-模擬轉換器(DAC)。
我們從儀器的角度來看Red Pitaya，而不要只將其視作FPGA板。它有兩個型號：14位和10位。其輸入帶寬為40 MHz，輸出帶寬為50 MHz，采樣率不明。Red Pitaya不需要軟件，因為它使用內部WEB服務器，通過以太網線與計算機相連。一個SD存儲卡可以存儲數據。其最低售價為239歐元(約294美元)，根據外設不同價格略有差別。

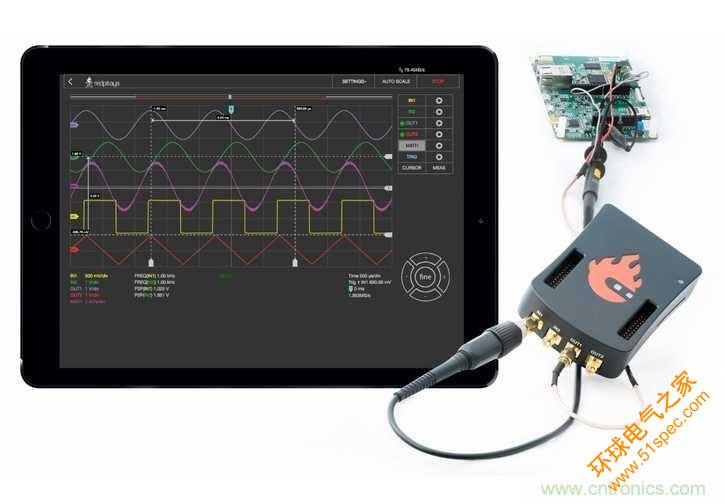

圖4：Red Pitaya的FPGA板示波器帶有兩個模擬輸出通道。（來源：Red Pitaya）
以上僅列舉了幾款低端示波器，哪個是你使用過的？還有其它推薦嗎？如果你還用過不同的示波器，請與我們分享你的使用心得。
本文轉載自電子技術設計。
