      三菱PLC控制交通燈的PLC梯形圖


      發布日期：2022-04-26                  點擊率：75   品牌：信捷_XINJIE






          十字路口南北及東西方向均設有紅、黃、綠三個信號燈，六個燈以一定的時間順序循環往復工作。如下表所示：

      方向時間順序
        南北方向南北綠（8s），東西紅（8s）
      南北黃（2.1s），東西紅（2.1s），
      南北紅（10.1s），東西綠（8s），東西黃（2.1s）
        東西方向東西紅（10.1s），南北綠（8s），南北黃（2.1s）
      東西綠（8s），南北紅（8s）
      東西黃（2.1s），南北紅（2.1s）
      相應的元器件安排如下：
      元器件作用
      X000起動及循環起點，南北綠，東西紅。
      Y000南北綠輸出
      Y001南北黃輸出
      Y002東西紅輸出
      Y003東西綠輸出
      Y004東西黃輸出
      Y005南北紅輸出
      M0中間繼電器，把X000的狀態保持。
      T0東西紅定時
      T1東西綠定時
      T2東西黃定時
      T3南北綠定時
      T4南北黃定時
      T5南北紅定時

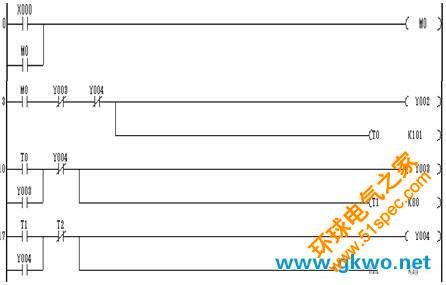

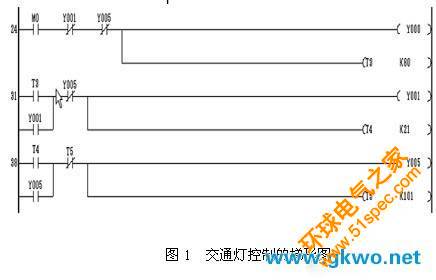

          根據以上分析，其梯形圖可設計如圖1
