• 關鍵詞：                                                                印染廠                                                                流量測量                                                                電磁流量計

• 摘要：隨著印染行業廢水處理的不斷發展，流量計在進水環節、污水排放、染料計量環節中的應用愈加普遍。

印染行業屬于高耗能、高水耗、高污染的三高行業。近幾年節能減排正成為我國工業發展的一個趨勢，一些污染較大的企業正面臨著國家嚴格的政策限制，也由此加速了印染廢水處理行業的發展。

背 景

某印染廠是一家有70余年生產歷史的大型民營股份制企業，工廠占地240畝，擁有省級技術中心和紡織品進出口檢驗平臺，檢驗設施齊全，滿足AATCC和歐盟等檢測標準，自備有發電廠、自來水廠和污水處理廠，省清潔生產試范企業。

客戶采購我司MFE600型分體式電磁流量計、外貼式超聲波流量計用在印染車間中多個環節：

1、進水環節的染色機的進水量的計量；

2、自動稱料系統中染料的輸送與計量；

3、印染污水的排放計量。

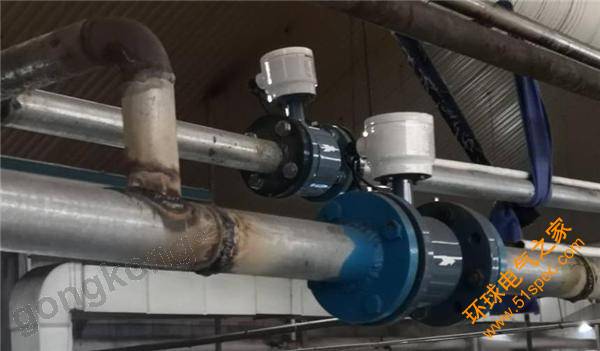

MFE600型分體式電磁流量計

TUF2000型外貼式超聲波流量計

反饋問題

客戶現場反饋流量計使用狀況問題：

1、反映多臺電磁流量計出現瞬時流量為負數，或有流量且瞬時流量為零，電磁流量計通電不顯示。

2、反映外貼式超聲波流量計無讀數。

解決方案

接到客戶反饋后，麥克技術團隊馬上奔赴客戶現場，解決應用問題。經過對現場環境和使用情況進行排查，找到設備故障原因：

（1）兩臺一體式（IP65）電磁流量計出現黑屏無顯示，是因電磁流量計安裝的位置距離印染設備近，印染設備排出蒸汽量大及現場環境潮濕，且未對電磁流量計前后端蓋做防水密封處理，電路板受潮、浸水導致電路燒壞所造成。

解決辦法：對現場儀表的電路板進行更換和密封處理，電磁流量計運行正常。

（2）多臺電磁流量計出現負向流量，是因客戶將電磁流量計安裝位置選址錯誤（不滿足前5D后3D的直管段要求），電磁流量計未滿管及介質流場不穩產生氣泡造成。

解決辦法：重新選址安裝后問題解決。

（3）反應超聲波流量計無流量顯示，是因為客戶未對超聲波流量計參數合理設置，只是將超聲外貼探頭位置安裝合適，其他必要的設置參數，例如：管徑周長，管壁厚，管道材質，均未按照現場實際要求來設置。

解決辦法：后將參數設置合理，超聲波流量計運行正常。

現場安裝提示

電磁流量計的正常選型對現場應用適用性至關重要。選型前，一定要提醒用戶將現場工況表述清楚，對于用量大、安裝位置多的應用，我們會安排技術工程師進行現場實地考察，確保選型正確；

電磁流量計的現場安裝位置直接影響流量測量準確性，安裝過程中一定要遵循前5D后3D的直管段要求。

超聲波流量計不同于電磁流量計，是需要準確輸入測量管道的相關參數才能精確測量。

后 記

經過現場故障排除，該印染廠訂購的流量計全部正常工作，運行狀態良好。

麥克團隊全心全意為用戶服務！
