項目概況:

該項目位于四川省，總建筑面積 6.3319 萬平方米，在一期基礎上擴建后，年新增鐵礦石處理能力 900萬噸，年新增精礦產量 282.36 萬噸，精礦品位達到 57%以上。從而使該鐵礦具備每年鐵礦石處理能力 1550萬噸、年精礦產量 510 萬噸以上的綜合能力。項目總投資 29.16 億元。

項目目的：

PLC 主站和從站I/O 之間采用 S908 光纖聯網，主站PLC 與控制室之間采用以太網交換機聯網.

項目概述：

半自磨電氣樓 2 個主站+1 個I/O，變電所 1 個I/O ，電氣樓 2 主站+1 個I/O，地面礦變電所、一期變電所、萬年溝造廠電氣樓和原礦 2#泵站值班室分別分布 1 個 I/O。主站和從站之間均采用光纖聯網。(具體參見下圖 1)

系統要求：

系統為PLC(主站 CPU140CPU67160,主站適配器 140CRP93200，從站適配器 140CRA93200), 以 S908 為基礎的遠程I/O 網絡技術，RIO 使用同軸電纜縛設線路，要求系統為 S908 雙網冗余，主站和從站之間采用光纖聯網。便于日后站點擴展光纖中繼模塊統一選用為同一型號。

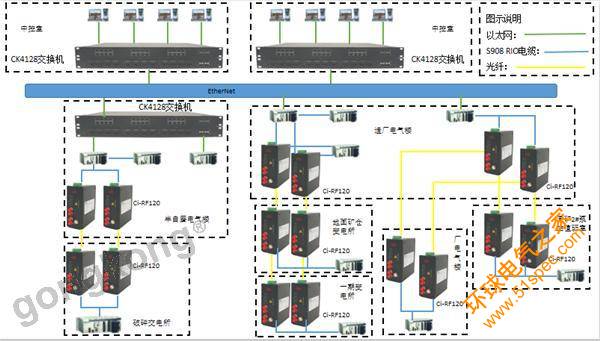

網絡組網結構：

使用設備型號及數量：

Model：Ci‐rf120‐M 數量：16 臺

產品功能介紹：

* 產品遵照 S908 RIO 總線標準, 1.544Mbps 速率.

* 數據接口采用F 同軸接口，兼容進口產品的接口形式

* 多模光纖 2km,單模光纖 20km,有效延伸傳輸距離.

* DIN35 工業導軌設計,金屬鋁板,IP30 防護等級,點對點/鏈型拓?fù)浣Y(jié)構.

* 雙電源冗余,提供光纖鏈路以及電源故障告警繼電器輸出.

* 600W 浪涌保護以及過載保護,9‐30V 寬電源反接保護. …

結束語

該系統采用 Ci‐rf120‐M 進行光纖傳輸，解決了現場電磁干擾、地環干擾和雷電破壞的難題，大大提高了控制信號可靠性、安全性和保密性，同時也解決了傳輸距離近的問題，打破傳統用戶僅限于選用國外昂貴的產品，深圳訊記提供本地化服務，極具性價比的產品是替代進口同類產品的不二選擇.
