摘要：平升電子涵洞積水監測報警系統（涵洞積水預警指揮平臺）可實時監測城區各低洼路段的積水水位并實現自動預警。市政管理部門借助該系統可整體把握整個城區內澇狀況，及時進行排水調度。交通管理部門通過該系統可獲取各路段的實時積水水位，并借助廣播、電視等媒體為廣大群眾提供出行指南，避免人員、車輛誤入深水路段造成重大損失。
系統概述
近年來，由強降雨引發的道路低洼處、下穿式立交橋和隧道產生大量積水的現象時有發生，給人們的出行帶來很大不便，嚴重時甚至?xí)斐扇嗣裆⒇?cái)產的重大損失。
平升電子涵洞積水監測報警系統（涵洞積水預警指揮平臺）可實時監測城區各低洼路段的積水水位并實現自動預警。市政管理部門借助該系統可整體把握整個城區內澇狀況，及時進行排水調度。交通管理部門通過該系統可獲取各路段的實時積水水位，并借助廣播、電視等媒體為廣大群眾提供出行指南，避免人員、車輛誤入深水路段造成重大損失。
系統組成
平升電子涵洞積水監測報警系統主要由四部分構成：
監測中心：
硬件構成：服務器、計算機、打印機、顯示大屏、短信報警模塊、交換機等。
軟件構成：操作系統軟件、數據庫軟件和城市道路積水監測預警系統軟件。
通信網絡：GPRS(或CDMA、4G、NB-IOT)網絡、INTERNET公網（監測中心綁定固定IP）、光纖等。
監測設備：道路積水監測終端
現場儀表：超聲波水位計、電子水尺（投入式水位計）、LED情報板等。

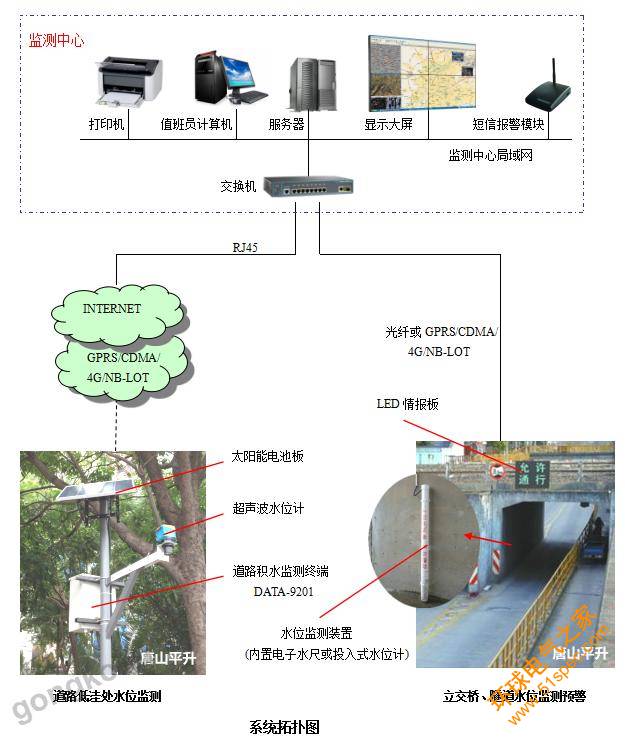

系統拓?fù)鋱D
系統功能
◆ 實時監測道路低洼處、下穿式立交橋和隧道的積水水位，并通過GPRS或光纖網絡遠程傳送至城市內澇監測預警中心。
◆ 立交橋、隧道監測點可通過情報板自動提示（或監測中心遠程手動提示）當前積水水位值或“允許通行”、“謹慎通行”、“禁止通行”等警示信息。
◆ 立交橋、隧道積水監測點可與本地排水泵站實現聯動，根據積水水位自動控制排水泵組的啟停。
◆ 監測點具備光纖通信條件時，可擴展實時視頻監控功能。
◆ 水位過高、設備異常時系統自動報警，并自動向責任人手機發送報警短信。
◆ 系統軟件具備地圖展示、數據存儲、數據查詢、數據統計、曲線分析等功能，可導出為EXCEL報表或直接打印。
◆系統軟件支持OPC接口，可接入上一級綜合指揮調度平臺。

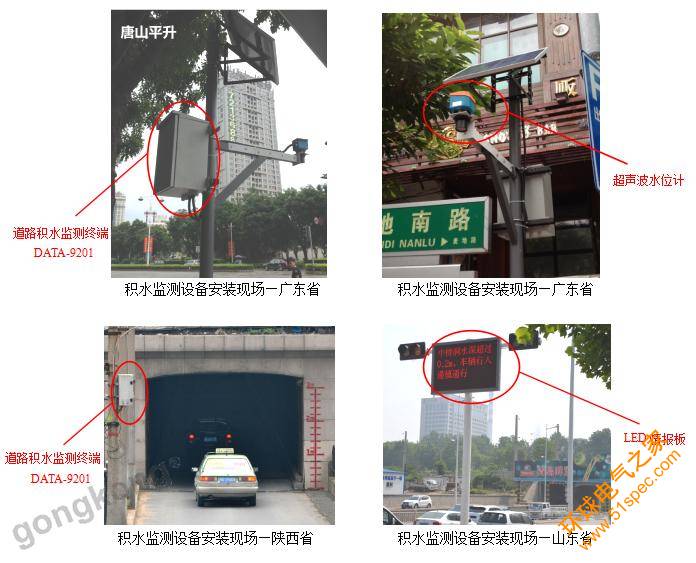

設備安裝現場
主要設備組成

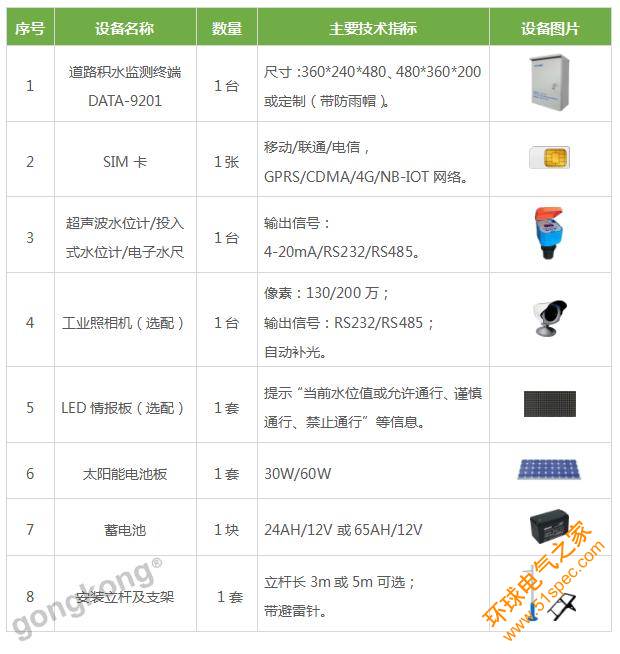

1. 監測現場（單個測點，以太陽能供電、無線通信方式為例。）

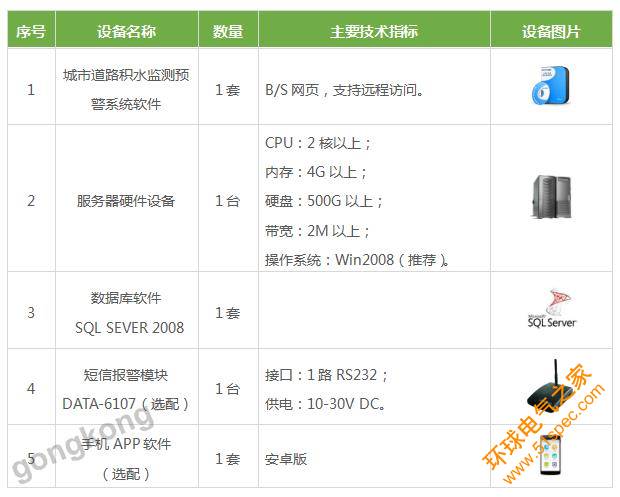

2. 監測中心
備注：客戶也可直接租用“平升云平臺”。
“平升云平臺”詳情見：http://www.data86.com/net/chanpinsoft7.html
案例分享：
應用背景：
近年來，強降雨引發的道路積水現象時有發生，嚴重影響了人民的出行安全。為此，邢臺市市政管理部門在市區對一些立交橋進行遠程監控，實時監測橋下積水情況，及時進行排水調度，并借助廣播、電視等媒體發布預警信息，為廣大群眾提供出行指南，避免人員、車輛誤入深水路段發生危險。
解決方案：

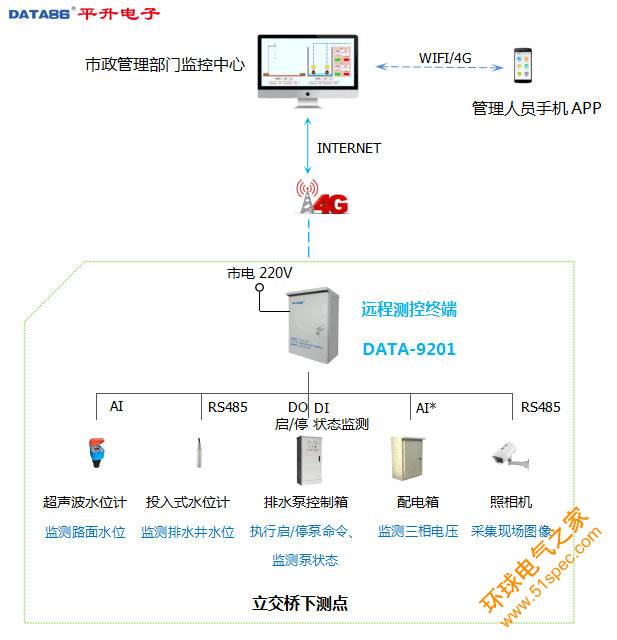

系統說明：
在橋下通道的一側立桿安裝遠程測控終端、超聲波水位計、照相機，遠程測控終端采集超聲波數據實現路面水位監測，采集照相機圖像實現現場圖像監測。
在排水井內安裝投入式水位計，遠程測控終端采集投入式水位計數據，實現排水井水位監測。
遠程測控終端與現場排水泵控制箱和配電箱連接，根據排水井水位自動（或遠程/本地）控制排水泵的啟/停，監測泵運行狀態和現場三相電壓。
遠程測控終端通過4G網絡，將現場數據遠傳至市政管理部門監控中心。
水位越限、設備故障、供電異常時，遠程測控終端自動報警，并遠傳至監控中心。
監控中心管理人員通過電腦端監控軟件或手機APP，可實時查看現場數據和圖像，遠程控制排水泵的啟/停。

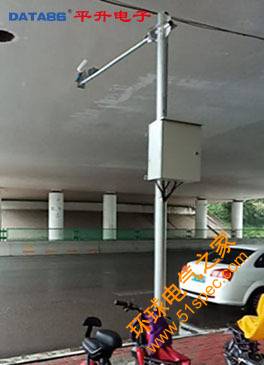

現場照片：

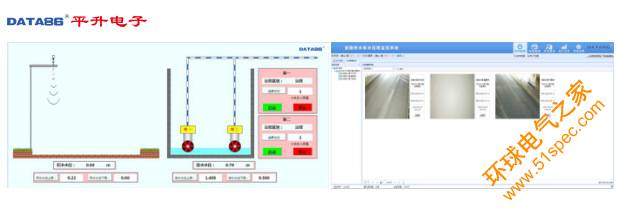

軟件界面：
經驗分享：
當路面有車輛人員通行過時，為避免超聲波水位計出現誤報，平升遠程測控終端加了濾波處理功能消除誤報。

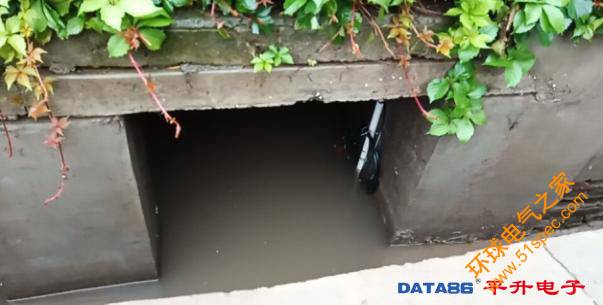

排水井壁固定PVC管，將投入式水位計裝入PVC管內，防止水位計晃動，保證測量精確。
遠程測控終端實現了排水泵與排水井水位的聯動控制，當水位達到上限值時，排水泵自動開啟，當水位達到下限值時，排水泵自動停止；當水位沒有到達限值時，管理人員可遠程/本地手動控制排水泵的啟/停。
一套遠程測控終端解決了三個問題：道路積水監測、排水井水位監測、排水泵的自動/遠程/本地控制。
