• 關鍵詞：                                                                供水管網信息化                                                                管網無線監測系統                                                                智慧管網

• 摘要：平升管網無線監測系統適用于供水企業遠程監測供水管網。供水調度人員在管網監測中心即可遠程監測全市供水管網的壓力及流量情況，以科學指揮各水廠啟停供水設備、保障供水壓力平衡和流量穩定、并及時發現和預測爆管事故。

供水管網信息化(管網無線監測系統)應用案例

訂購熱線：0315-7353608/7353610/7353619

案例1—甘肅蘭州新區管網壓力監測系統

　　蘭州新區給排水有限公司主要負責蘭州新區范圍內的供水管網、水廠的建設和生產運營工作。

　　2014年初，該公司建設了供水管網壓力監測系統，在供水干管上布設了30個壓力監測點，并全部實現了遠程監測。

通信網絡：

　　監測中心內不具備可上外網的固定IP，系統選用了GPRS-VPN的專網組網方式。

　　監測中心服務器旁配置了1臺GPRS數據傳輸模塊DATA-6107，用來接收現場多個測點回傳的數據并通過串口轉發給服務器。

　　服務器上同樣安裝了我公司提供的網頁版監控軟件，由于系統為專網組網，因此只能在局域網內瀏覽、訪問。

監測設備：

　　管網監測設備全部采用了電池供電一體式監測設備DATA-6216，隱蔽安裝于表井內，定時將壓力數據上報給管網監測中心。

　　管網監測設備DATA-6216設定的工作頻率為每5分鐘采集一次、每半小時集中上報1次數據；但如果某次采集壓力數據時，發現壓力值超過預設的上限或上限值，則不再等待上報間隔而立即上報，實現及時報警。

　　壓力檢測設備選用了DC12V供電、4~20mA輸出的壓力變送器。

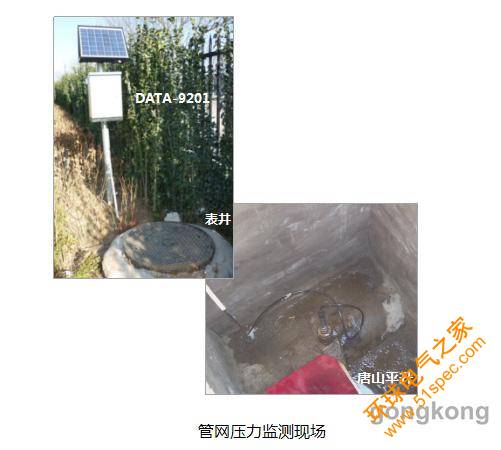

設備安裝現場：

案例2—山東某縣級水司管網壓力、流量監測系統

　　山東某縣自來水公司在管網主要節點布設了20個管網壓力和流量監測點，以掌握整個管網的實時運行狀態和運行數據，及時調度多個水廠對外供水，保障區域內的用水供應。

通信網絡:

　　水司內具備可上外網的固定IP，系統選用了公網專線的組網方式。

　　監控中心服務器上安裝了我公司提供的網頁版監控軟件，水司管理人員可隨時隨地通過INTERNET登入該系統，查看管網運行狀況。

監測設備：

　　為保障數據的實時性，管網監測設備全部采用了太陽能供電一體式監測設備DATA-9201，安裝于表井附近，數據更新頻率設定為1分鐘。

　　壓力檢測設備選用了DC12V供電、4~20mA輸出的壓力變送器。

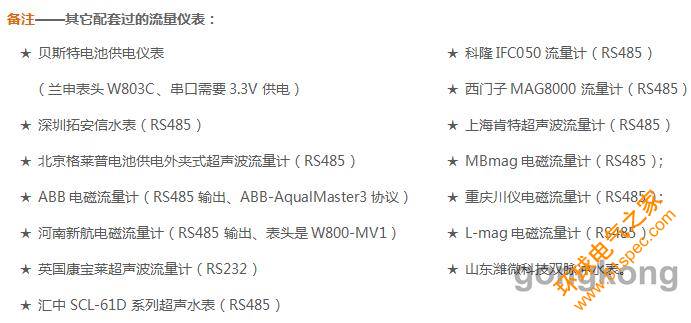

　　流量檢測設備選用了RS485輸出的分體式超聲波流量計。

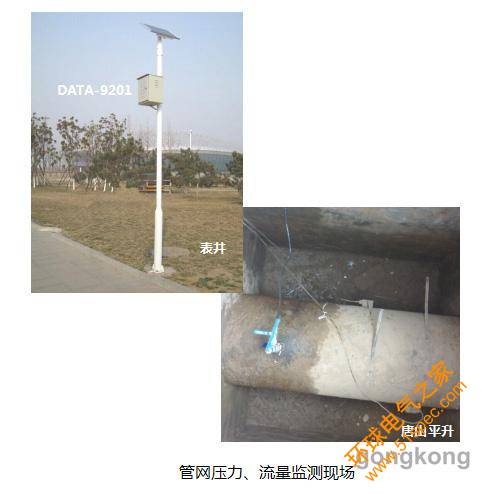

設備安裝現場：

案例3—北京懷柔管網壓力及水質監測系統

　　某水務公司負責北京懷柔一工業園區的供水工作，為提升供水服務質量，該公司于2013年初建設了管網壓力及水質監測系統。

　　通過該系統，水務公司可以實時獲取供水管網的運行壓力和管網末梢的余氯數據，并根據管網數據及時調整水廠出水。

通信網絡：

　　監測中心內具備可上外網的固定IP，系統選用了公網專線的組網方式。

　　監測中心內已建有由組態軟件開發的水廠監控調度平臺，應用戶要求，管網壓力及水質監測系統需要接入該平臺。

　　因該組態軟件廠家已為我公司的設備開發了驅動程序，因此對接起來非常容易，現場的管網監測設備直接將壓力和余氯數據上報到該平臺，平臺軟件直接解析數據并存入數據庫即可。

監測設備：

　　管網監測設備采用了太陽能供電一體式監測設備DATA-9201，實時將壓力數據上報給監測中心，數據更新頻率設定為2分鐘。

　　壓力檢測設備選用了DC12V供電、4~20mA輸出的壓力變送器。

　　水質監測設備采用了市電供電一體式監測設備DATA-9201，實時將管網末梢余氯數據上報給監測中心，數據更新頻率設定為2分鐘。

　　余氯檢測設備選用了在線余氯分析儀，并將表頭安裝到了DATA-9201中。

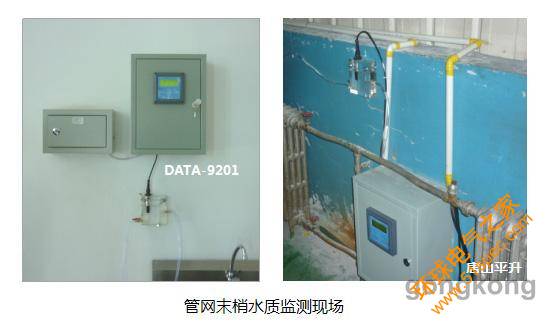

設備安裝現場：

供水管網信息化(管網無線監測系統)解決方案

        管網無線監測系統適用于供水企業遠程監測供水管網。供水調度人員在管網監測中心即可遠程監測全市供水管網的壓力及流量情況，以科學指揮各水廠啟停供水設備、保障供水壓力平衡和流量穩定、并及時發現和預測爆管事故。
       此外，平升電子管網無線監測系統還可擴展管網末梢水質監測和閥門遠程控制功能。

系統示意圖

系統功能

◆測點分布總覽                  ◆最新數據監測

◆超限自動報警                  ◆壓力曲線分析

◆智能數據統計                  ◆歷史數據查詢

◆用戶信息管理                  ◆測點信息設置

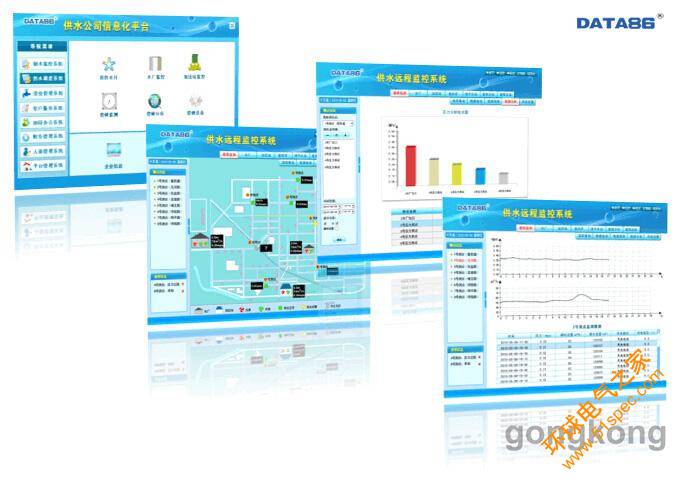

電腦版智慧管網軟件界面

手機APP智慧管網軟件界面

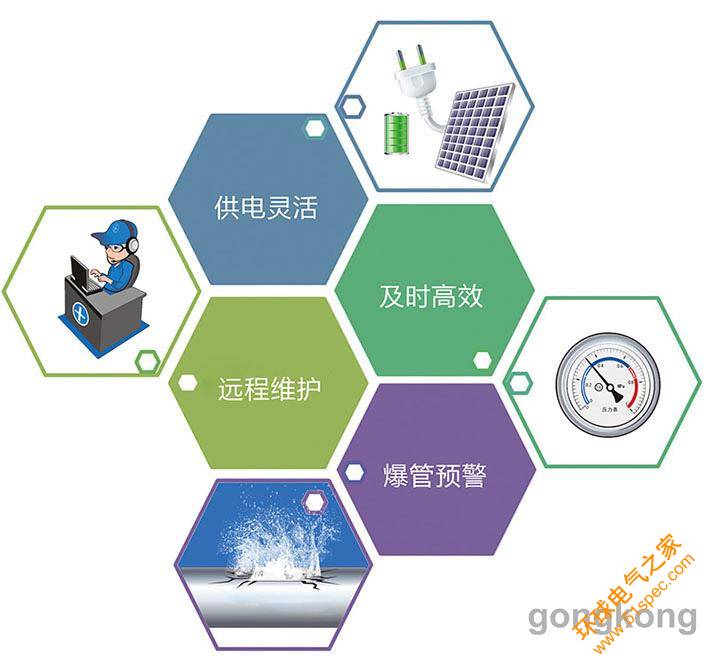

系統特點

監測方式和監測設備的選擇

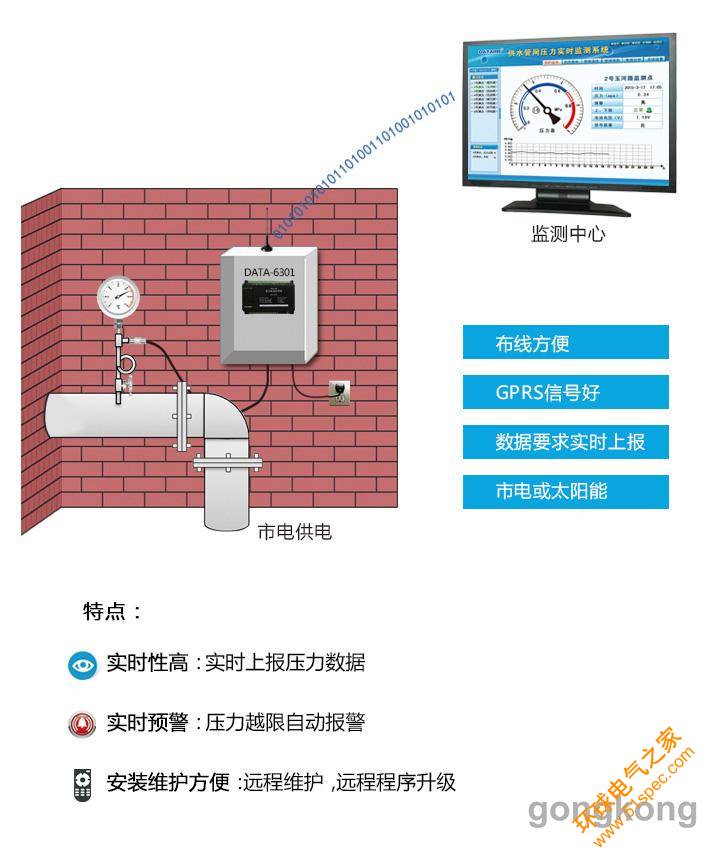

提問1：水廠、泵站內的測壓點怎么監測？

解決方案：● 采用市電供電一體式監測設備

提問2：表井內的測壓點怎么監測？

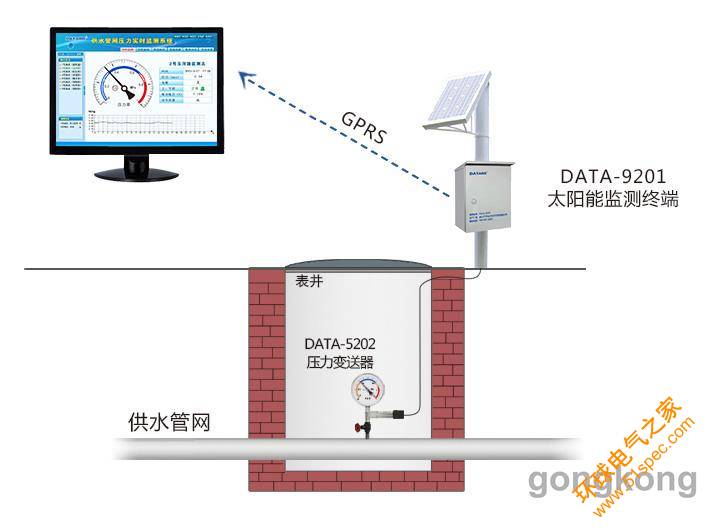

解決方案：情況1—表井周邊可破路、可供電，井外可安裝設備時：

●采用太陽能/市電供電一體式監測設備

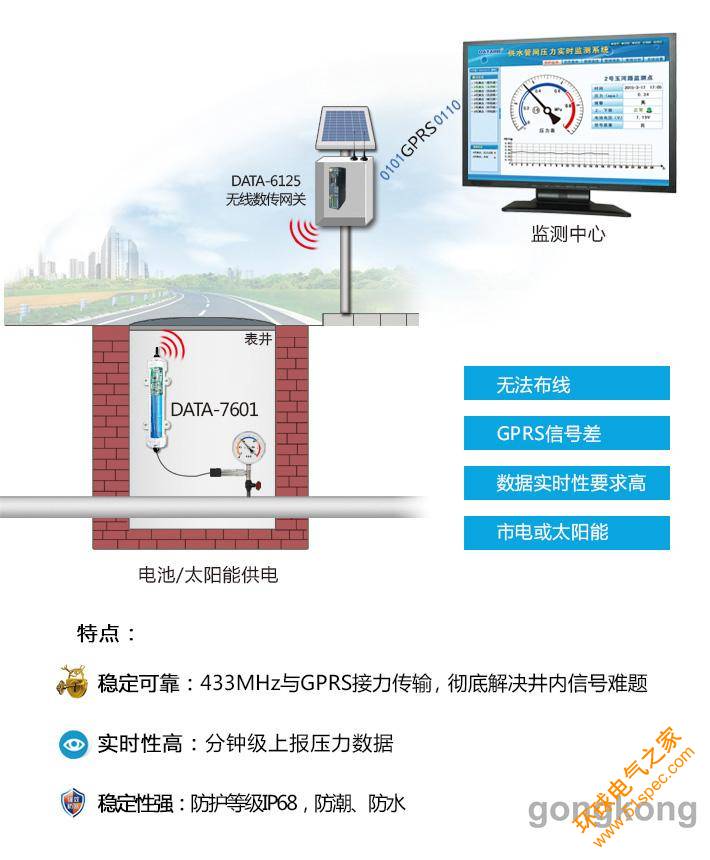

情況2—表井周邊不可破路、不可供電，井外可安裝設備時：

●采用電池+太陽能/市電供電一體式監測設備

情況3—表井周邊不可破路、不可供電，井外不可安裝設備時：

● 采用電池供電一體式監測設備

主要設備組成

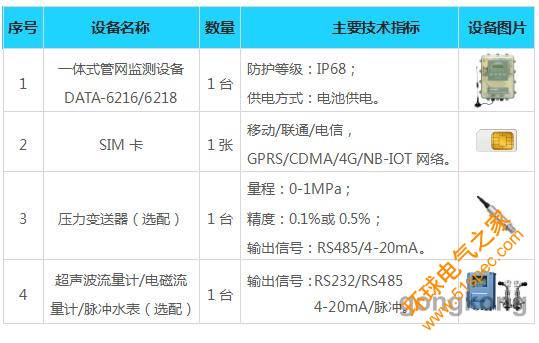

1.監測現場（單個測點，以表井內監測、采用電池供電一體式監測設備為例。）

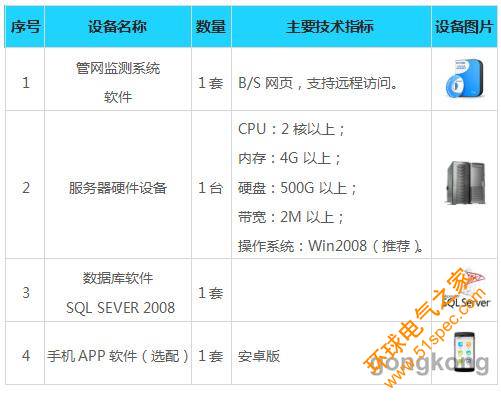

2.監測中心

   備注：客戶也可直接租用“平升云平臺”。

     云平臺軟件：http://www.data86.net/chanpinsoft7.html

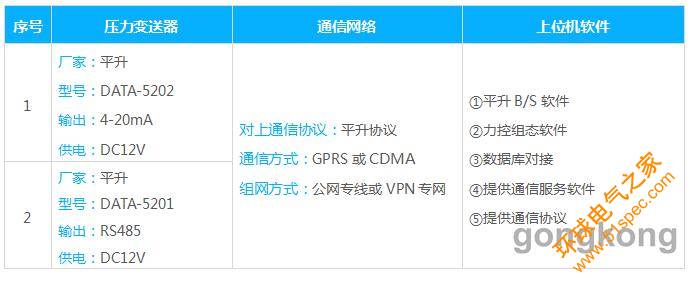

常規應用匯總表
1. 管網壓力監測（核心設備：DATA-6216）

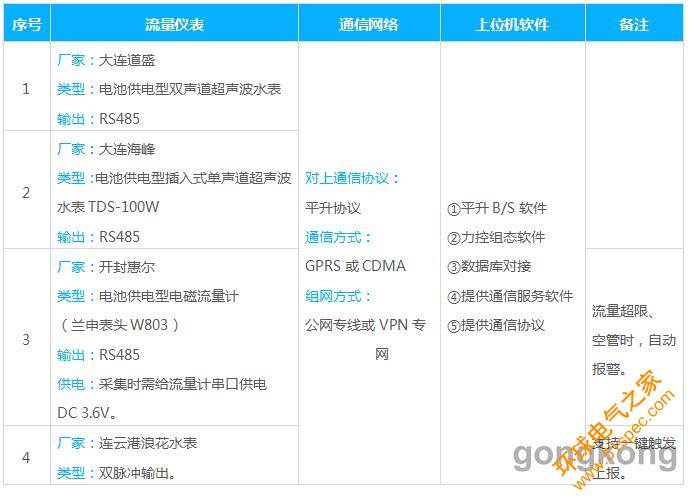

2. 管網流量監測（核心設備：DATA-6216）

3. 管網壓力、流量監測

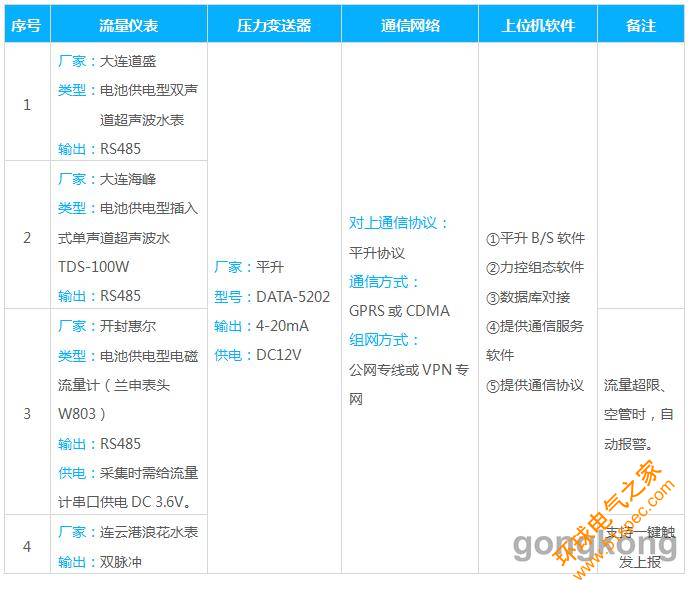

1) 核心設備：DATA-6216

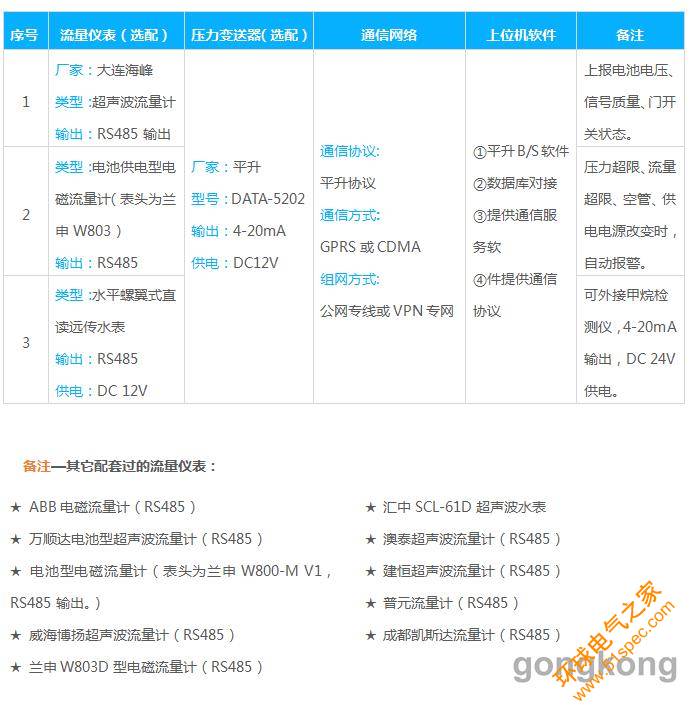

2）核心設備：DATA-6311/6301
