為了查看PLC程序中的參考數據，需要在STEP7中進行基本的設置，步驟如下：

    ①在SIMATIC管理器中打開項目，選擇邏輯塊文件夾。

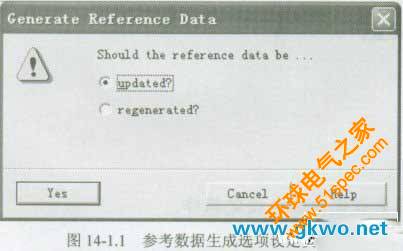

    ②執行菜單指令“Option”一“ReferenceData”一“Generate”，可以在對話框中（見圖14-1.1）選擇是否重新生成(regenerated)或修改(updated)參考數據。修改(updated)參考數據只有在已經建立了參考數據表的情況下使用，對于首次查看，一般應選擇重新生成(regenerated)選項。

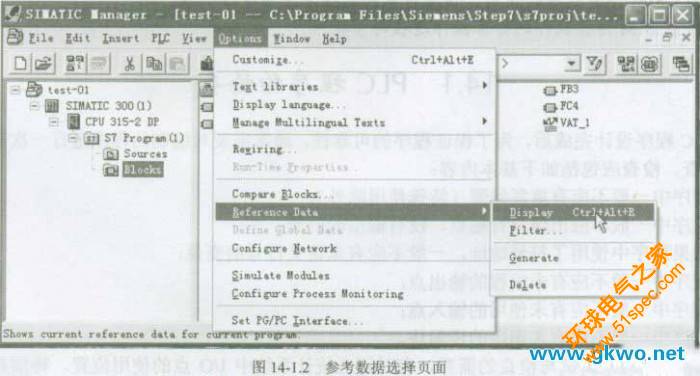

    ③執行菜單指令“Option”一“ReferenceData”一“Display”，可以打開參考數據選擇頁面(見圖14-1.2)。

    ④參考數據選擇頁面有圖14-1.3所示的選項，可以供選擇，選項包括了交叉參考（Cross-reference）、存儲賦值表(Assignment)、程序結構(ProgramStructure)、未用符號(UnusedSymbols)、無符號地址(AddresseswithoutSymbol)等。

    選擇對應的選項，并用“OK”鍵確認后，即可分類顯示對應的參考內容。
