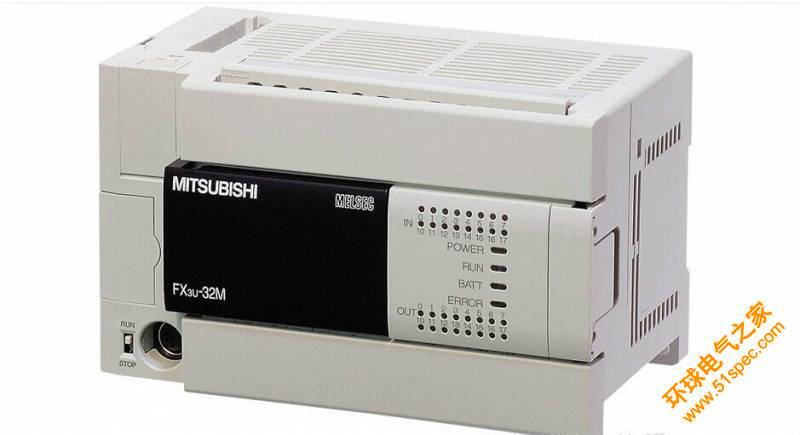

三菱PLC輸出指示燈安裝于各自的輸出模塊上，PLC輸出指示燈用于指示PLC輸出信號的狀態。當輸出指示燈不亮時，檢查、確定故障原因。

    當利用編程器檢查，確認PLC輸出已經為“1”，且更換模塊后PLC輸出可以正常輸出時，如對應的指示燈還是不亮，在檢查輸出模塊安裝、連接正常的基礎上，可以確認故障是PLC輸出模塊或對應的輸出點本身不良引起的。

    輸出模塊、輸出點本身不良可能的原因有：

    1.采用匯點輸出（無源）時，可能PLC輸出接口電路損壞；

    2.采用源輸出（有源）時，因輸出負載過重、短路引起了三菱PLC內部電源電壓的降低、保護；

    3.當故障發生在擴展單元時，可能是基本單元與擴展單元間的連接不良；

    4.三菱PLC輸出接口電路損壞等。

    測量三菱PLC輸出電壓、檢查模塊安裝與連接，在確認正確后，應更換輸出模塊或進行輸出模塊的維修與處理。
