該指令的助記符、指令代碼、操作數、程序步如表1所示。

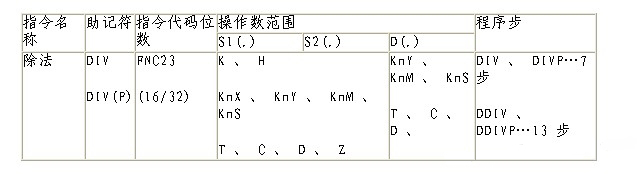

    表1除法指令的要素

    DIV除法指令是將指定的源元件中的二進制數相除，[S1]為被除數，[S2]為除數，商送到指定的目標元件[D]中去，余數送到[D]的下一個目標元件。DIV除法指令使用說明如圖1表示。它分16位和32

    圖1除法指令使用說明

    當為為16位運算。執行條件X0由OFF→ON時，[D0]/[D2]→[D4]。當[D0]=19，[D2]=3時，[D4]=6，[D5]=1。V和Z不能用于[D]中。

    當為32位運算。執行條件X0由OFF→ON時，[D1、D0]/[D3、D2]。商在[D5、D4]，余數在[D7、D6]中。V和Z不能用于[D]中。

    商數為0時，有運算錯誤，不執行指令。若[D]指定位元件，得不到余數。商和余數的最高位是符號位。被除數或余數中有一個為負數，商為負數；被除數為負數時，余數為負數。
