不同品牌的PLC相互通信往往是一件令人頭疼的事情，解決問題的唯一的方法就是使用同一通信協議，例如都使用PROFIBUS或者M(jìn)ODBUS等國際通用的開放協議。當然也可以使用編程者自己定義的協議—自由口通信（無協議通信），以下詳細介紹S7-200PLC與三菱FX系列PLC的自由口通信。

    S7-200系列PLC還可以與其他品牌的PLC、變頻器、儀表和打印機等進行通信，要完成通信，這些設備應有RS-232C或者RS-485等形式的串口。西門子S7-200與三菱的FX系列通信時，采用自由口通信，但三菱公司稱這種通信為“無協議通信”，內涵實際上是一樣的。

    以下以CPU226CN與三菱FX2N-32MR自由口通信為例，講解S7-200系列PLC與其他品牌PLC或者之間的自由口通信。

    【例6-6】有兩臺設備，設備1的控制器是CPU226CN，設備2的控制器是FX2N-32MR，兩者之間為自由口通信，實現設備1的I0.0起動設備2的電動機，設備1的I0.1停止設備2的電動機的轉動，請?jiān)O(shè)計解決方案。

    【解】

    1、主要軟硬件配置。

    ①1套STEP7-Micro/WINV4.0SP9和GXDeveloper8.6；

    ②1臺CPU226CN和1臺FX2N-32MR；

    ③1根屏蔽雙絞電纜（含1個網絡總線連接器）；

    ④1臺FX2N-485-BD；

    ⑤1根PC/PPI電纜。

    兩臺CPU的接線如圖6-47所示。




    圖6-47接線圖

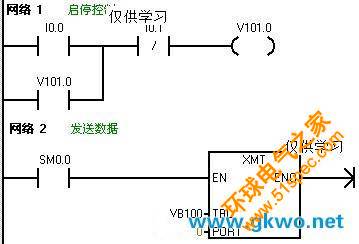

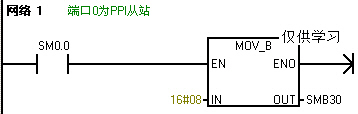

    西門子S7-200的程序

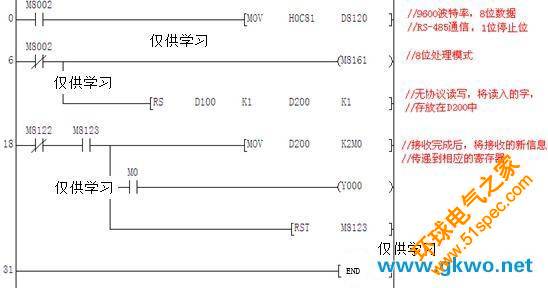

    三菱FX程序如下：
