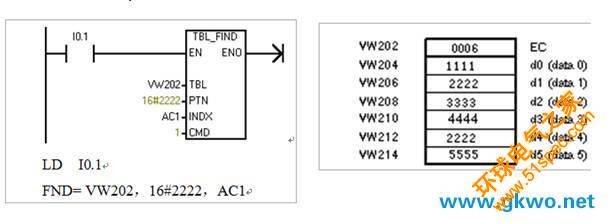

查表指令應用舉例。從EC地址為VW202的表中查找等于16#2222的數。程序及數據表如圖1所示。
圖1題圖
為了從表格的頂端開始搜索，AC1的初始值=0，查表指令執行后AC1=1，找到符合條件的數據1。繼續向下查找，先將AC1加1，再激活表查找指令，從表中符合條件的數據1的下一個數據開始查找，第二次執行查表指令后，AC1=4，找到符合條件的數據4。繼續向下查找，將AC1再加1，再激活表查找指令，從表中符合條件的數據4的下一個數據開始查找，第三次執行表查找指令后，沒有找到符合條件的數據，AC1=6（實際填表數）。
