主軸定位不準的檢查方案

　　工作中，我們可能會遇到由于定位不準導致?lián)Q刀時出現異響或掉刀的現象，那么當遇到定位不準時，我們該如何處理呢?不用擔心，三菱電機有妙招，通過下文的定位檢測方法能使您快速解決問題。

　　01 主軸電機定位原理

　　主軸定位功能就是NC單元發出定位指令，然后通過位置傳感器使主軸停在系統設定的位置上，并像伺服電機一樣提供一定的保持力矩。

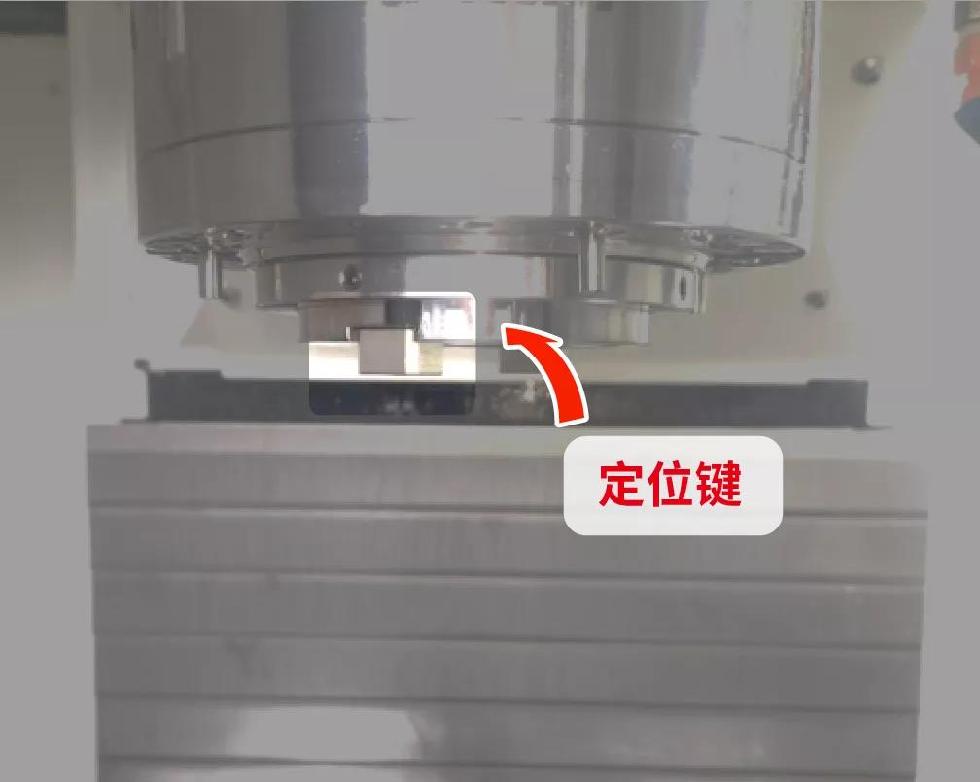

以立式加工中心為例

　　02 定位不準檢測方法

　　當遇到主軸定位不準時，我們可以通過以下檢測步驟來確認原因，幫助我們快速解決故障。

　　執行重復定位測試

　　S3000 M03

　　G04 X3.

　　M19

　　G04 X5.

　　S5000 M03

　　G04 X5.

　　M19

　　G04 X5.

　　M99

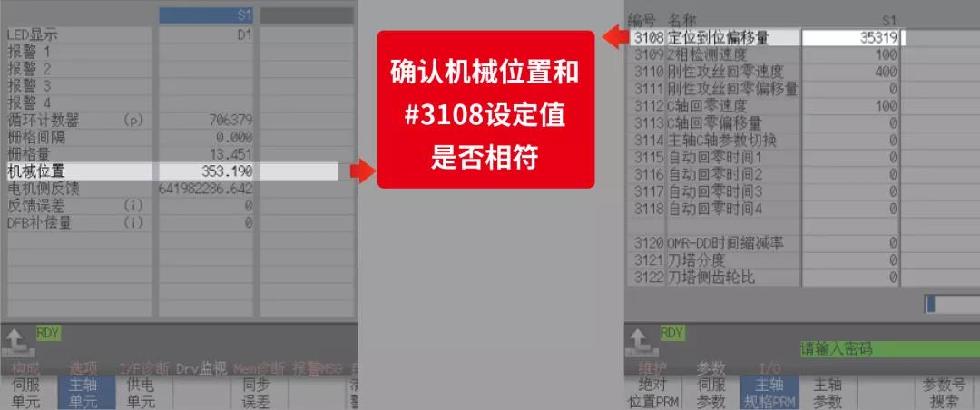

　　主軸單元監視畫面機械位和參數#3108設定值是否相符

　　當機械位置和參數#3108設定值相符時：

　　請檢查聯軸器或皮帶輪(皮帶)端是否存在松動現象

　　重新調整定位角度

　　當機械位置和參數#3108設定值不相符時：

　　PLG定位時

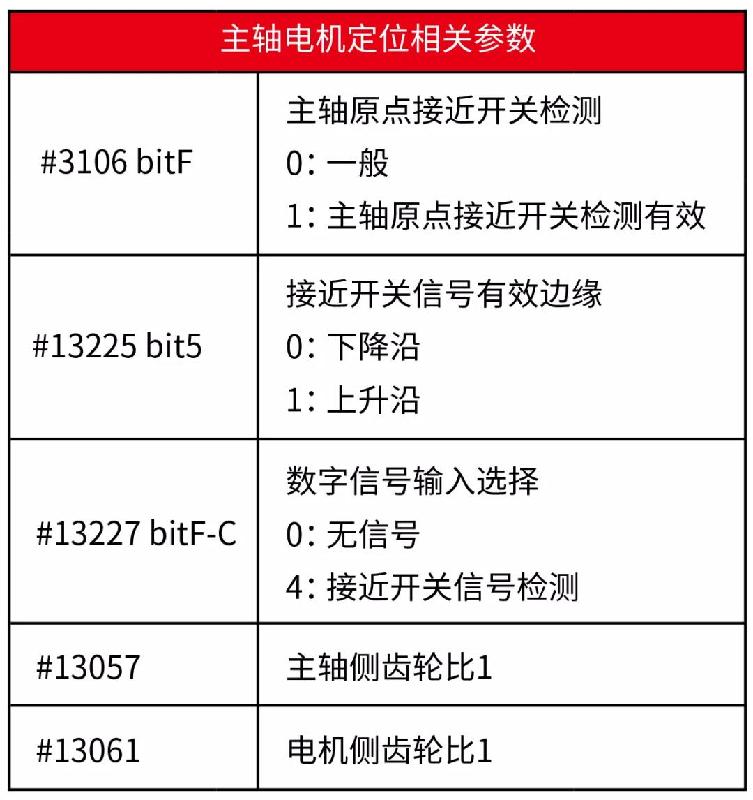

　　確認參數

　　更換PLG

　　接近開關定位時

　　確認參數

　　更換接近開關
