圖爾克提供世界上最廣泛的IO-link產品組合之一，從眾多傳感器、電纜、電感式傳感器和I/O分線器，一直到可編程現場總線和以太網解決方案。圖爾克客戶不僅可從IO-link全面的產品組合以及公司在汽車生產線自動化領域的多年經驗中獲益，而且還可獲得多個專用傳感器和用于該領域的現場總線解決方案。

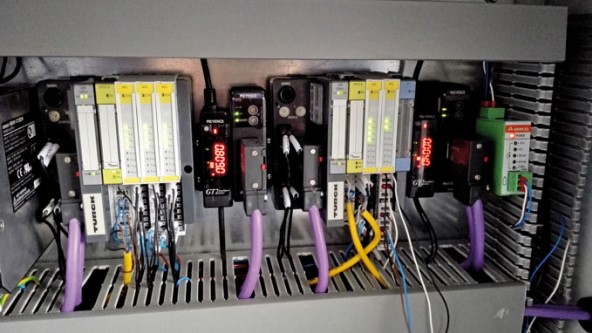

　　除了大量的開關信號，BL20系統也為PLC傳輸了RFID和模擬量信號。

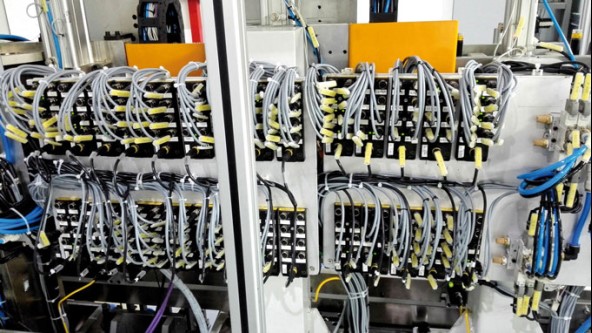

　　經濟的設計方案：26個TBIL I/O分線盒意味著可以節約26芯甚至更多的多芯電纜和它們的安裝。

　　行業背景

　　汽車配件加工是構成汽車配件加工整體的各單元及服務于汽車配件加工的產品。隨著汽車配件加工市場競爭的日趨激烈，環保理念的深入人心，以及技術的不斷升級和應用，國際汽車配件加工零部件行業近年來呈現出如下發展特征：

　?、倨嚺浼庸は到y配套、模塊化供應趨勢方興未艾

　　②汽車配件加工采購全球化

　?、燮嚺浼庸ぎa業轉移速度加快

　　客戶需求

　　在差速器組裝線上不僅有大量的接近開關檢測氣缸、夾具、差速器組件的到位信號，而且還有氣閥、電磁閥等執行機構來完成控制系統的命令。由于這些接近開關和電磁閥分布在工作臺的各個位置，同時工作臺空間有限，如果采用集中式的控制方式，就會有大量的線纜穿插在工作臺中進入控制柜，不利于調試和后期設備維護。因此客戶需要一個節省空間，布線方便同時成本也要經濟合理的方案。同時需要此系統在傳感器層具有診斷功能。

　　圖爾克IO-link解決方案

　　為了方便現場信號采集，減少布線，降低成本，滿足客戶對系統功能的需求，同時客戶采用Siemens的PLC作為控制器，通訊協議為Profibus-DP，因此我們為客戶提供的解決方案是：系統從站BL20-GW-DPV1(網關，IP20)+BL20-E-4IOL(IO-link主站模塊，IP20)+TBIL-M1-16DXP(IO-link分線盒，IP67)這種IP20F和IP67產品相結合的總線系統解決方案。其中IP20產品安裝在控制柜內，進一步節約客戶成本。IP67產品具有很高的防護等級，安裝在設備上信號采集點附近。

　　其中網關和IO-link模塊在控制柜內組合安裝作為DP網絡的從站，而IO-link分線盒TBIL (IP67模塊)通過普通三芯電纜與主站模塊(BL20-E-4IOL)進行連接，這樣的信號采集方式，避免了上述中的存在的布線問題，因為從IO-link主站模塊到分線盒只有幾根三線制電纜，而分線盒則安裝在控制柜外靠近檢測元件位置，檢測元件和執行器的I/O信號則通過預鑄型電纜就近連接到分線盒。這樣，傳感器I/O信號進入TBIL模塊再通過IO-link通訊協議傳送到從站直至PLC，采用這種網絡結構就不再需要大量的布線，避免了在控制柜內安裝大量的端子排，節省空間，結構清晰，故障率低，方便調試，利于檢修維護。
