熔斷器是一種簡單而有效的保護電器。在電路中主要起短路保護作用。主要由熔體和安裝熔體的絕緣管(絕緣座)組成。使用時，熔體串接于被保護的電路中，當電路發生短路故障時，熔體被瞬時熔斷而分?jǐn)嚯娐?，起到保護作用。

    常用的熔斷器

    （1）插入式熔斷器如圖1所示，它常用于380V及以下電壓等級的線路末端，作為配電支線或電氣設備的短路保護用。

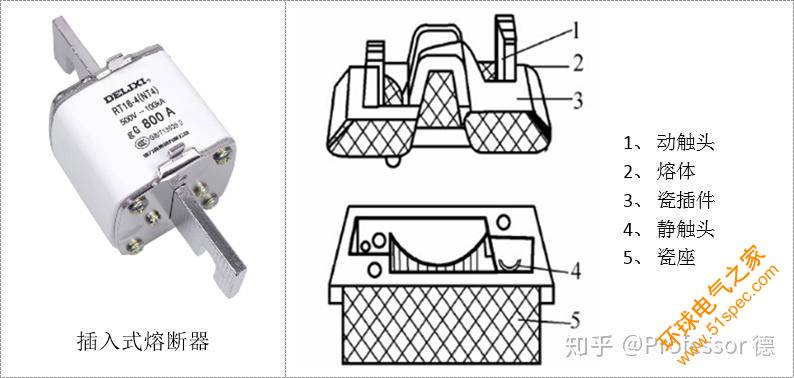

    圖1插入式熔斷器

    1-動觸點2-熔體3-瓷插件4-靜觸點5-瓷座

    （2）螺旋式熔斷器如圖2所示。熔體上的上端蓋有一熔斷指示器，一旦熔體熔斷，指示器馬上彈出，可透過瓷帽上的玻璃孔觀察到，它常用于機床電氣控制設備中。螺旋式熔斷器。分?jǐn)嚯娏鬏^大，可用于電壓等級500V及其以下、電流等級200A以下的電路中，作短路保護。

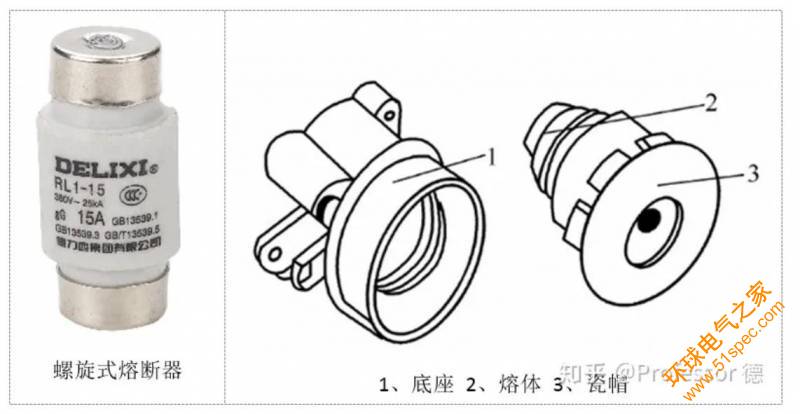

    圖2螺旋式熔斷器

    1-底座2-熔體3-瓷帽

    （3）封閉式熔斷器封閉式熔斷器分有填料熔斷器和無填料熔斷器兩種，如圖3和圖4所示。有填料熔斷器一般用方形瓷管，內裝石英砂及熔體，分?jǐn)嗄芰?qiáng)，用于電壓等級500V以下、電流等級1KA以下的電路中。無填料密閉式熔斷器將熔體裝入密閉式圓筒中，分?jǐn)嗄芰ι孕?，用?00V以下，600A以下電力網或配電設備中。

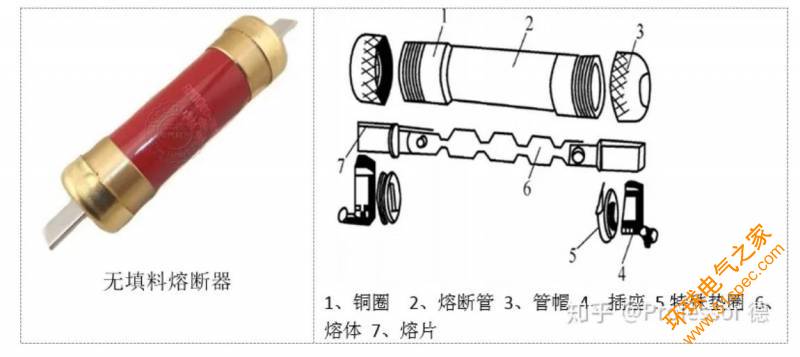

    圖3無填料密閉管式熔斷器

    1-銅圈2-熔斷管3-管帽4-插座5-特殊墊圈6-熔體7-熔片

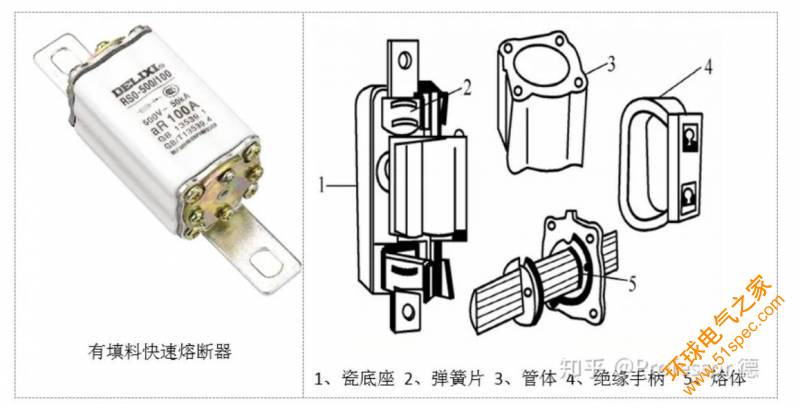

    圖4有填料封閉管式熔斷器

    1-瓷底座2-彈簧片3-管體4-絕緣手柄5-熔體

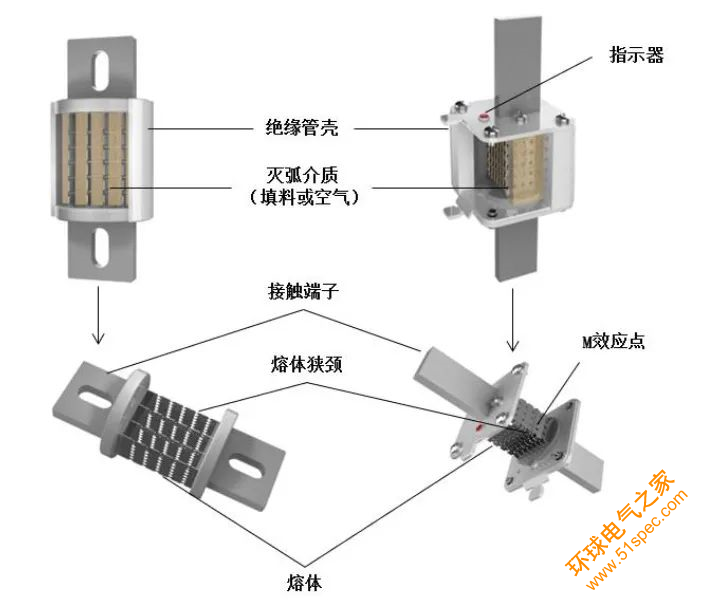

    （4）快速熔斷器它主要用于半導體整流元件或整流裝置的短路保護。由于半導體元件的過載能力很低。只能在極短時間內承受較大的過載電流，因此要求短路保護具有快速熔斷的能力?？焖偃蹟嗥鞯慕Y(jié)構和有填料封閉式熔斷器基本相同，但熔體材料和形狀不同，它是以銀片沖制的有V形深槽的變截面熔體。
