無線發射電路圖

　　M調頻發射機，發射頻率在模擬廣播波段88~108Mhz，用普通FM收音機接收，2種音信輸入，MIC頭將周邊聲音發送，CK音信輸入，調校可調發射線圈L可改變（微調）發射頻率。

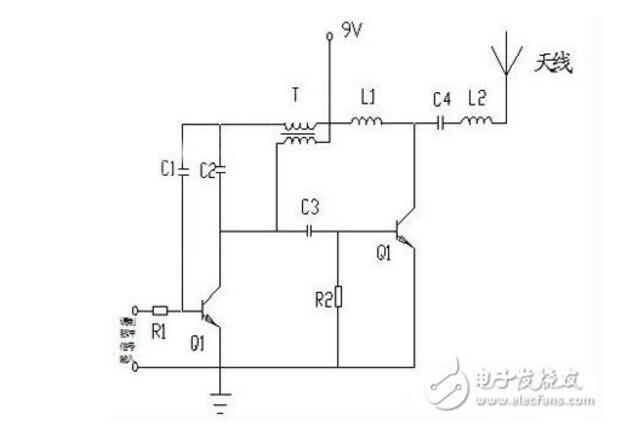

　　如圖所示是無線發射器原理電路圖，Q1是共發射極變壓器耦合振蕩電路：負載是變壓器T的衩級線圈，集電極輸出信號經T耦合后，由次極經C1送基極，構成正反饋，起振。基極同時送入低頻調制信號，對產生的高頻振蕩進行幅度調制。

　　Q2是緩沖放大級，Q1的輸出經C3耦合到Q2（圖中右邊的“Q1”）基極，L1是Q2的負載電感;并經C4/L2串聯諧振電路送到天線發射。R2接地，也就是零偏置，由于輸入信號幅度較大，且是以C4/L2諧振回路來選頻的，所以不怕失真，這樣效率較高。

　　T、L1和9V處應該有一個連接點，這個電路由于基極沒有直流偏置，電路都工作在丙類放大。T的初、次級間相位是相反的，就是Q1集電極電流增加時T的初級感生電動勢右正左負，次級產生左正右負的感生電動勢，對C1的充電電流加大，當集電極電流減小時與上述情況相反。頻率由C1的容量、T的電感決定。

　　發射功率現在這些參數不能決定，電壓知道，關鍵是電流不知道，電流（交流電流）由Q2（后邊三極管應該是Q2）的電流、基極的驅動、L1的阻抗決定。

　　說到接收距離，和接收機靈敏度、傳播環境、天線高度，天線增益有關，籠統說也是理想距離，實際距離還有較大差別。

　　兩電路基本原理一致，都是由0、1信號控制實現高頻脈沖發射的電路，工作頻率由晶振決定，從穩定性上分不出優劣。圖二電路簡潔，稍容易調試些，圖一在三極管集電極與電源間加了選頻網絡，在三極管集電極與天線之間也加了選頻網絡，輸出頻率更純凈，但調試要麻煩些。再一點區別是圖二上方三極管的基極通過電阻引入了交流負反饋，其實這對該電路穩定性的影響也并不明顯。電源上對地的高頻電容還是保留為好，但圖二中沒有畫出。

　　9018簡易調頻發射器電路

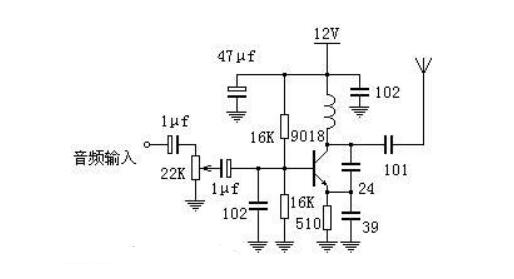

　　中的發射器線圈是用1.0mm的漆包線在3.2mm的鉆頭上繞6—8圈，可覆蓋88－108MHｚ，7圈時在100MHｚ附近。距離不是很遠，《100米（開闊地帶）！雖距離不遠，但對于初學者來說是很有幫助的！

　　9018單管調頻發射機電路

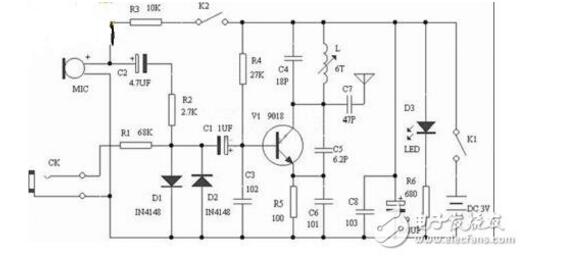

　　1）高頻三極管V1和電容C3、C5、C6組成一個電容三點式的振蕩器

　　2）C4、L組成一個諧振器：諧振頻率就是調頻話筒的發射頻率，根據圖中元件的參數發射頻率可以在88～108MHZ之間，正好覆蓋調頻收音機的接收頻率，通過調整L的數值（拉伸或者壓縮線圈L）可以方便地改變發射頻率，避開調頻電臺。發射信號通過C4耦合到天線上再發射出去。

　　3）R4是V1的基極偏置電阻，給三極管提供一定的基極電流，使V1工作在放大區。

　　4）R5是直流反饋電阻，起到穩定三極管工作點的作用。

　　5）話筒MIC采集外界的聲音信號。

　　6）電阻R3為MIC提供一定的直流偏壓，R3的阻值越大，話筒采集聲音的靈敏度越弱，電阻越小話筒的靈敏度越高。

　　7）話筒采集到的交流聲音信號通過C2耦合和R2匹配后送到三極管的基極。

　　8）電路中D1和D2兩個二極管反向并聯，主要起一個雙向限幅的功能，二極管的導通電壓只有0.7V，如果信號電壓超過0.7V就會被二極管導通分流，這樣可以確保聲音信號的幅度可以限制在正負0.7V之間，過強的聲音信號會使三極管過調制，產生聲音失真甚至無法正常工作。

　　9）CK是外部信號輸出插座，可以將電視機耳機插座或者隨身聽耳機插座等外部聲音信號源通過專用的連接線引入調頻發射機，外部聲音信號通過R1衰減和D1、D2限幅后送到三極管基極進行頻率調制。

　　10）電路中發光二極管D3用來指示工作狀態，當調頻話筒得電工作時就會點亮，R6是發光二極管的限流電阻。C8、C9是電源濾波電容，因為大電容一般采用卷繞工藝制作的，所以等效電感比較大，并聯一個小電容C8可以使電源的高頻內阻。

　　11）電路中K1和K2是一個開關，它有三個不同的位置，撥到最左邊時斷開電源，最右邊是K1、K2接通做調頻話筒使用，中間位置是K1接通，K2斷開，做無線轉發器使用，因為做無線轉發器使用是話筒不起作用，但是話筒會消耗一定的靜態電流，所以斷開K2可以降低耗電、延長電池的壽命。

　　通過改變三極管的基極和發射極之間電容來實現調頻的，當聲音電壓信號加到三極管的基極上時，三極管的基極和發射極之間電容會隨著聲音電壓信號大小發生同步的變化，同時使三極管的發射頻率發生變化，實現頻率調制

聲控開關是在特定環境光線下采用聲響效果激發拾音器進行聲電轉換來控制用電器的開啟，并經過延時后能自動斷開電源的節能電子開關。聲控開關由傳聲器BM、聲音信號放大、半波整流、光控、電子開關、延時和交流開關電路組成。在白天或光線較亮時，聲控開關處于關閉狀態；夜晚或光線較暗時，聲控開關處于預備工作狀態。當有人經過該開關附近時，腳步聲、說話聲、拍手聲均可將聲控開關啟動（燈亮），延時一定時間后，聲控開關自動關閉（燈滅）。

聲控開關電路設計（一）

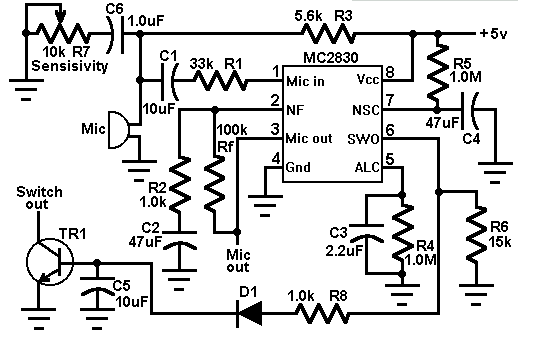

該電路采用MC2830形成一個聲控開關（VOX）。傳統VOX的電路是無法區分語音和輸入信號的噪聲。在嘈雜的環境中，往往是觸發開關噪音，或激活的敏感性，必須拒絕。該電路克服了這一弱點。開關被激活語音水平以上的噪音和背景噪音不激活。這是通過利用語音和噪聲波形的差異。語音波形一般有廣泛的振幅變化，而噪音波形更穩定。語音激活的靈敏度取決于R6的值。語音激活的靈敏度以上的噪音，如果是從3.0分貝減少到8.0分貝R6的變化，從14K到7.0k。

聲控開關電路設計（二）

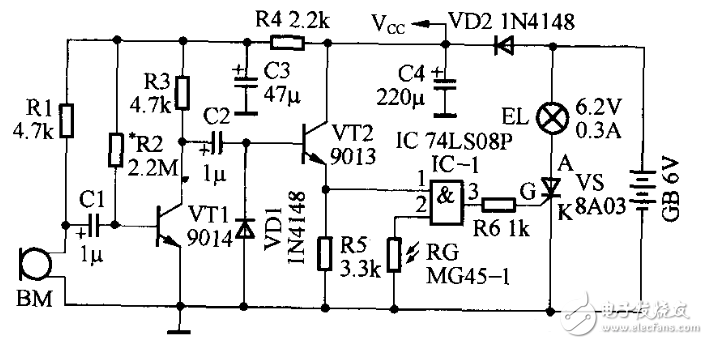

聲音傳感器采用靈敏度較高的駐極體電容傳聲器BM，輸出阻抗2kΩ，R1為BM內部場效應管外接負載電阻器，注意BM兩個焊點中與金屬屏蔽殼相連的焊點為負極接地端。射隨驅動電路采用基極無偏置電壓電路，當VT2基極輸入電壓達到一定值時，射極電阻器R5上有電壓輸出，VD1為VT2基極反向電荷提供通路。只有當：R5信號電壓上升，引腳1處于高電平狀態，環境光線較暗，RG光敏電阻值較大（不小于5kΩ）時，輸入端引腳2處于高電平狀態，才能滿足與門電路輸出端引腳3上升到高電平狀態的條件，通過限流電阻器R6觸發單向晶閘管VS導通，其負載小電珠EL點亮。電源GB通過開關二極管VD2降去0.7v后接集成電路VCC引腳。本聲控燈實驗電路，在5m處擊掌能控制燈亮。

通過2輸入端與門電路實驗，了解與門電路的作用。首先，輸入端信號電平達到開門電平時，輸出端電壓開始躍升，輸入端信號電平升到一定程度，輸出電壓（4．5V）幾乎不再變化，可以視為波形頂部的起伏變化被削頂；而輸入端信號低于關門電平時，與門“關閉”，輸出端電壓幾乎為零（O.15V），因此輸出端信號為脈沖波形，這就是與門的整形作用。其次，聲音信號能否通過與門控制單向晶閘管導通，需要看另一個輸入端一控制端電平的高低，環境光線較暗時，控制端處于高電平狀態，用聲音可以控制燈亮，這就是與門的選通作用；當環境光線較強時，控制端處于低電平狀態，聲控不起作用，這就是與門的禁止作用。最后，與門的邏輯功能發揮作用，完成白天聲控不起作用，黑夜用聲音信號控制燈亮的功能。

聲控開關電路設計（三）

聲光控電路是聲音和光控制電路工作的電子開關。整個電路由電源電路、放大電路、聲控電路、光控電路及延時電路等部分組成。

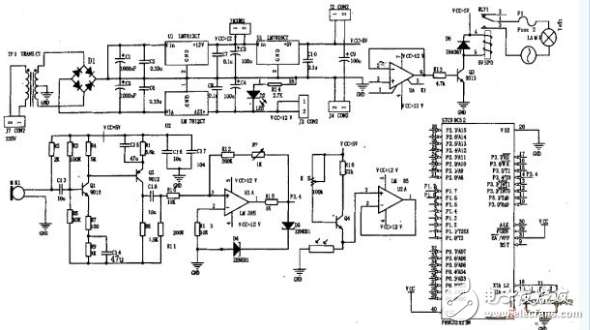

由圖可知，聲光控節能燈電路由聲控電路（由聲音拾取電路、放大電路、滯回比較器構成），光控電路（電壓跟隨器），單片機控制電路（由延時電路和邏輯與電路構成），繼電器驅動電路及電源電路等部分組成。其中聲控電路和光控電路是整個電路的核心部分，作用是將MIC輸出的微弱聲音信號進行放大，并轉換成方波信號。最后通過單片機的比較輸出來控制繼電器的導通，進而控制燈的亮滅。

聲控電路的主要原理：根據聲學和電子學的原理，用聲音傳感器將聲音信號轉換成電信號，從而推動觸發器觸發使電路導通工作。

作為智能化聲控電路應具有以下功能：

（1）能在聲音控制下實現電路的導通與截止。

（2）聲音的發出應是多方面的，如腳步聲，物體打擊聲等。

（3）響應時間應越短越好。

為此在選擇電路元器件時應選擇靈敏度較高的聲音傳感器（本設計選擇駐極體話筒MIC）組成聲控電路的前端，同時還要為該傳感器設簧傳感條件如聲音響度必須在20DB以上才能響應等。中間端采用觸發器構成，利用觸發器不觸不發，一觸即發的特點去推動照明電路工作，觸發器的選擇也應選擇靈敏度高，響應時間短的觸發器如D觸發器，JK觸發器等。

聲控電路由拾音電路，兩級放大電路和遲滯比較器構成，如圖6所示。

圖6聲控電路圖

聲控開關電路設計（四）

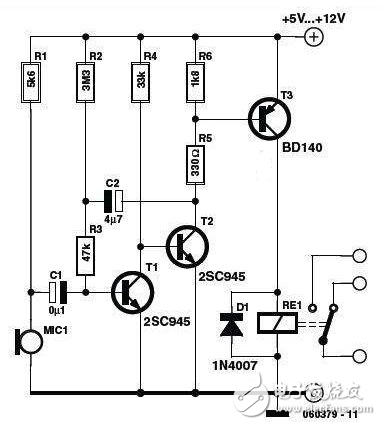

聲控繼電器開關電路圖

聲控開關電路設計（五）

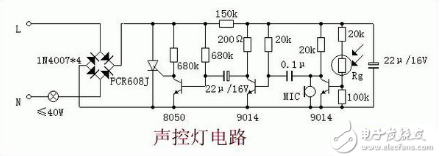

原理：

1、開關內有一麥克風和光敏管，當環境光線足夠強時，光敏管控制電路，使開關處于斷開（關）的狀態；當環境光強不夠時，光敏管的控制不再發揮作用，這時麥克風（話筒）開始工作，當外界有足夠強的聲音（如拍掌）話筒拾取聲音信號，使開關導通（開）狀態，燈就亮。燈亮后延時關閉電路工作，一定時間之后電路關閉，此時燈熄滅。最多的應用是樓道燈的控制。

2、還有一高級應用：就是燈光隨外界的聲音，光的顏色和強度隨聲音變化。但原理是相同的。

聲控開關電路設計（六）

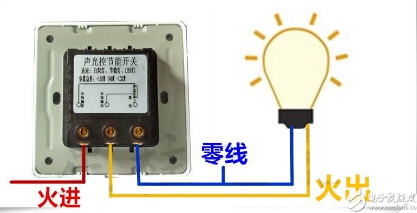

三線聲控開關接線圖

聲光控開關3根線通常為：其中兩根為電源線，一根為控制輸出線。如果開關為直流電源系統，則兩根電源為直流電源輸入，分正負極接入，控制線輸出接直流負載，如LED燈，直流電機等；如果開關為交流電源系統，則兩根電源線對應零火線接入，控制輸出接交流負載，如日光燈，交流電機等。當滿足聲音觸發或者亮度觸發兩個條件之一，都可以控制線輸出驅動負載。
