能耗制動是電動機脫離三相交流電源后，結定子繞組加一直流電源，以產生靜止磁場，起阻止旋轉的作用，達到制動的目的。

    1．單向能耗制動控制

    ⑴按時間原則控制的單向運行能耗制動控制線路

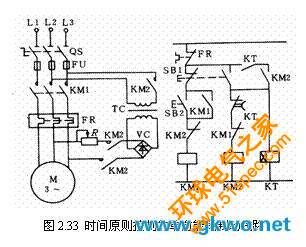

    圖2.33為按時間原則進行能耗制動的控制線路。KM1通電并自鎖電動機已單向正常運行后，若要停機。按下停止按鈕SB1，KM1斷電，電動機定子脫離三相交流電源；同時KM2通電并自鎖，將二相定子接入直流電源進行能耗制動，在KM2通電同時KT也通電。電動機在能耗制動作用下轉速迅速下降，當接近零時，KT延時時間到，其延時觸點動作，使KM2、KT相繼斷電，制動結束。

    ⑵按速度原則控制的單向運行能耗制動控制線路

    2．電動機可逆運行能耗制動控制

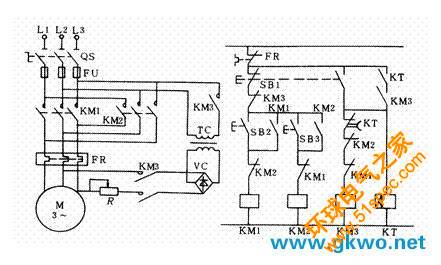

    圖2.35為電動機按時間原則控制可逆運行的能耗制動控制線路。在其正常的正向運轉過程中，需要停止時，可按下停止按鈕，KM1斷電，KM3和KT線圈通電并自鎖，KM3常閉觸頭斷開起著鎖住電動機起動電路的作用；KM3常開主觸頭閉合，電動機定子接入直流電源進行能耗制動，轉速迅速下降，當其接近零時，時間繼電器延時斷開的常閉觸頭KT斷開，KM3線圈斷電，KM3常開輔助觸頭復位，時間繼電器KT線圈也隨之失電，電動機正向能耗制動結束，電動機自然停車。
