什么是TN-C-S方式供電系統，總配電箱中Ｎ端子與PE端子必須實現連接，中線（n）進入總配電箱后應直接與接地裝置焊接連接，TN-C-S供電系統是在TN-C的系統上變通的做法。

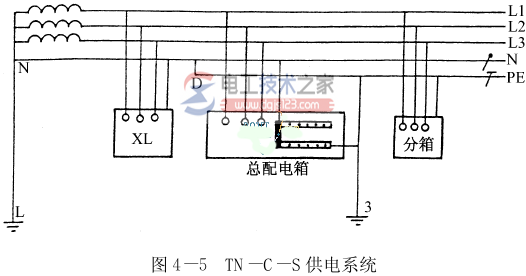

在供電系統中，變壓器的中性點接地，但中性點沒有接出PE線，是“三相四線制”供電，而某些用電場所要求必須采用專用保護線PE時，可在場所總配電箱中分出PE線，該種系統稱為TN-C-S供電系統（圖4-5）。
在圖4-5中，總配電箱中Ｎ端子與PE端子必須實現連接（圖4-6）。中線（n）進入總配電箱后應直接與接地裝置焊接連接。
中性線N與專用保護線PE連通在一起。
TN-C-S供電系統是在TN-C的系統上變通的做法。當三相電力變壓器工作接地情況良好、三相負載比較平衡時，使用TN-C-S系統效果較好，而當三相負載不平衡、用電場所有專用電力變壓器時，必須采用TN-S的供電系統。
