由圖1可見，PLC實質上是一種工業控制用的專用計算機。PLC系統也是由硬件系統和軟件系統兩大部分組成。其軟件主要有以下幾個邏輯部件：

    （1）繼電器邏輯

    為適應電氣控制的需要，PLC為用戶提供繼電器邏輯，用邏輯與或非等邏輯運算來處理各種繼電器的連接。PLC內部有儲單元有“1”和“0”兩種狀態，對應于“0N”和“0FF”兩種狀態。因此PLC中所說的繼電器是一種邏輯概念的，而不是真正的繼電器，有時稱為“軟繼電器”。這些“軟繼電器”與通常的繼電器相比有以下特點：

    ①體積小、功耗低

    ②無觸點、速度快、壽命長

    ③有無數個觸點，使用中不必考慮接點的容量

    PLC一般為用戶提供以下幾種繼電器（以FX2N系列PLC為例）：

    輸入繼電器（X）：把現場信號輸入PLC，同時提供無限多個常開、常閉觸點供用戶編程使用。在程序中只有觸點沒有線圈，信號由外部信號驅動。編號采用八進制，分別為X000—X007，X010-X017等。

    輸出繼電器（Y）：具備一對物理接點，可以串接在負載回路中，對應物理元件有繼電器、晶閘管和晶體管。外部信號不能直接驅動，只能在程序中用指令驅動。編號采用八進制，分別為Y000—Y007，Y010-Y017等。

    內部繼電器（M）：與外界沒有直接聯系，僅作運算的中間結果使用。有時也稱為輔助繼電器或中間繼電器。和輸出繼電器一樣，只能由程序驅動。每個輔助繼電器有無限多對常開、常閉觸點，供編程使用。地址號按十進制分配，通用型輔助繼電器有M0-M499共500點，保持型輔助繼電器有M500-M1023共524點，特殊型輔助繼電器有M8000-M8255共157點。

    (2)定時器邏輯

    PLC一般采用硬件定時中斷，軟件計數的方法來實現定時邏輯功能，定時器一般包括：

    定時條件：控制定時器操作。

    定時語句：指定所使用的定時器，給出定時設定值。

    定時器的當前值：記錄定時時間。

    定時繼電器：定時器達到設定的值時為“1“（0N）狀態，未開始定時或定時未達到設定值時為“0”（0FF）狀態。

    其邏輯功能如下表所示:

    定時器：T

    a.功能：該元件是定時用的，范圍為0.001～32.767（1ms定時器）秒、0.01～327.67秒（10ms定時器）、0.1～3276.7秒（100ms定時器）。元件范圍按十進制分配如下：

    T246～T249：1ms定時器

    T200～T245：10ms定時器

    T0～T199：100ms定時器

    b.舉例：

    ①梯形圖：

    ②程序清單

    LD          X000

    OUT       T0         K123

    LD          T0

    OUT        y000

    END

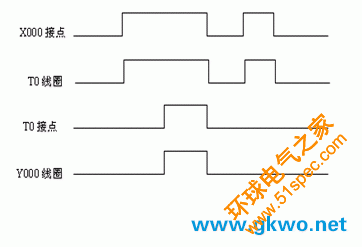

    ③波形圖

    (3)計數器邏輯

    PLC為用戶提供了若干計數器，它們是由軟件來實現的，一般采用遞減計數，一個計數器有以下幾個內容：

    計數器的復位信號R

    計數器的計數信號（CP單位脈沖）

    計數器設定值的記憶單元

    計數器當前計數值單元

    計數繼電器，計數器計數達到設定值時為0N，復位或未到計數設定值時為0FF。

    其邏輯功能如下表：

    （4）計數器：C

    a.功能：該元件完成記數功能。內部計數用的16位向上計數器（1～32767）和計數旋轉編碼器的輸出等用的32位高速（向上、向下）計數器（-2，147，483648～+2，147，483，647）。該元件范圍按十進制分配如下：

    16位向上計數器：

    C0～C99：一般用（非停電保持）；

    C100～C199：保存用（停電保持）；

    32位向上、向下高速計數器：

    C200～C219：一般用（非停電保持）；C220～C234：保存用（停電保持）；

    b.舉例：

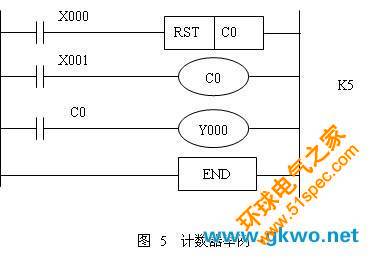

    ①梯形圖：

    ②程序清單：

    LD         X000

    RST      C0

    LD         X001

    OUT      C0      K5

    LD         C0

    OUT      Y000

    END

    ③波形圖：

    PLC除能進行位運算外，還能進行字運算。PLC為用戶提供了若干個數據寄存器，以存儲有效數據。
