有關電源逆變器的相關知識，介紹了電源逆變器是一種什么樣的裝置，以及電源逆變器的工作原理是什么，另外在選擇UPS電源逆變器需要注意哪些問題，與電工天下小編一起來了解下。

電池逆變器的工作原理

1、電源逆變器

電源逆變器（車載電源）是一種將DC12V直流電轉換為和市電相同的AC220V交流電，供一般電器使用，是一種方便的電源轉換器。

2、逆變器的原理

逆變器是一種逆變裝置，逆變器是可以改變其頻率的設備，與變壓器有直接區別，它可以實現直流輸入，然后輸出交流，工作原理和開關電源一樣，但震蕩頻率在一定范圍內，比如頻率為50HZ，輸出則為交流50HZ。

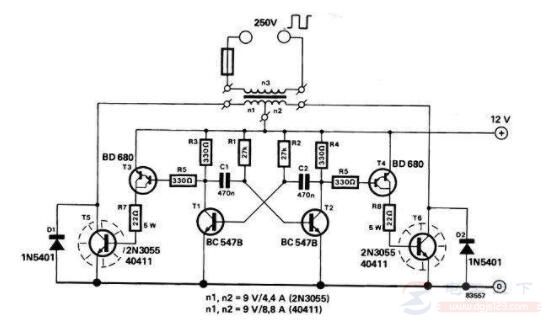

圖1：電源逆變器的電路原理圖

UPS電源逆變器的選擇要點

1、額定輸出電壓：在規定的輸入直流電壓允許的波動范圍內，它表示逆變器應能輸出的額定電壓值。對輸出額定電壓值的穩定準確度一般有如下規定：在穩態運行時，電壓波動范圍應 有一個限定，例如其偏差不超過額定值的±3%或±5%。在負載突變或有其他干擾因素影響的動態情況下，其輸出電壓偏差不應超過額定值的± 8%或±10%。

2、輸出電壓的不平衡度：在正常工作條件下，逆變器輸出的三相電壓不平衡度(逆序分量對正序分量之比)應不超過一個規定值，一般以%表示，如 5%或 8%。

3、輸出電壓的波形失真度：當逆變器輸出電壓為正弦度時，應規定允許的最大波形失真度(或諧波含量)。通常以輸出電壓的總波形失真度表示，其值不應超過 5%(單相輸出允許 10%)。

4、額定輸出頻率 逆變器輸出交流電壓的頻率應是一個相對穩定的值，通常為工頻 50Hz。正常工作條件下其偏差應在±1%以內。

5、負載功率因數：表征逆變器帶感性負載或容性負載的能力。在正弦波條件下，負載功率因數為 0.7～0.9(滯后)，額定值為 0.9。

6、額定輸出電流：表示在規定的負載功率因數范圍內逆變器的額定輸出電流。有些逆變器產品給出的是額定輸出容量，其單位以 VA或 KVA 表示。逆變器的額定容量是當輸出功率因數為1(即純阻性負載)時，額定輸出電壓為額定輸出電流的乘積。

7、額定輸出效率：逆變器的效率是在規定的工作條件下，其輸出功率對輸入功率之比，以%表示。逆變器在額定輸出容量下的效率為滿負荷效率，在 10%額定輸出容量的效率為低負荷效率。

8、保護：過電壓保護：對于沒電壓穩定措施的逆變器，應有輸出過電壓防護措施，以使負截免受輸出過電壓的損害。過電流保護：逆變器的過電流保護，應能保證在負載發生短路或電流超過允許值時及時動作，使其免受浪涌電流的損傷。

9、起動特性：表征逆變器帶負載起動的能力和動態工作時的性能。逆變器應保證在額定負載下可靠起動。

10、噪聲：電力電子設備中的變壓器、濾波電感、電磁開關及風扇等部件均會產生噪聲。逆變器正常運行時，其噪聲應不超過 80dB，小型逆變器的噪聲應不超過 65dB。
