自激多諧振蕩器的電路原理圖

分享一個簡單的電路圖，一個自激多諧振蕩器的電路原理圖，如下圖：

圖1：自激多諧振蕩器的電路原理圖

上圖電路中，一般要求三極管VT1、VT2，電阻R2、R3及電容C1、C2的參數盡可能一致，但在實際中不可能完全一樣，故這種電路通電后，總有一個三極管是先導通的。

假定三極管VT1先導通，此時LED1點亮，由于電容C1兩端的電壓不能突變，VT2的基極電壓接近地電位，故VT2截止，LED2不亮。

此時，5V電源通過R2及VT1的c-e兩極對C1充電，當C1兩端電壓達到0.6V左右時，VT2導通，其集電極變為低電平，使LED2點亮，同時使VT1截止，LED1熄滅。在VT2導通時，5V電源通過R3及VT2的c-e兩極對C2充電，當C2兩端電壓升高至0.6V左右時，VT1又導通，使VT2截止，兩個三極管輪流導通，從而使其集電極驅動的兩個LED交替發光。

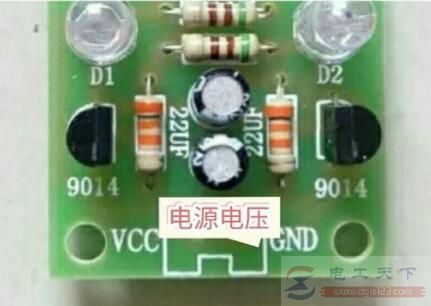

圖2：兩個三極管構成的LED閃光燈

這種自激多諧振蕩器電路的振蕩頻率與電阻R2、R3、電容C1、C2及電源電壓有關。一般R2、R3或C1、C2的標稱值越大，振蕩頻率越低，LED閃爍就越慢。

另外，電源電壓變化時，該電路的振蕩頻率亦會發生變化，故這種電路一般用于對振蕩頻率穩定性要求不高的場合。

這種電路中三極管的集電極輸出的振蕩信號并不是占空比為50%的方波，而是一種矩形波。如果需要獲得占空比為50%的方波信號，則可選用CD4013這類雙D觸發器對其輸出的矩形波進行整形。
