led驅動電源直接決定led燈的可靠性與使用壽命，led的特性需要恒流驅動，才可以保證亮度均勻，長期可靠的發光，以下介紹了流行的tl431的幾種恒流方式，一起來了解下。

TL431恒流方式電路圖

1、單個TL431恒流電路

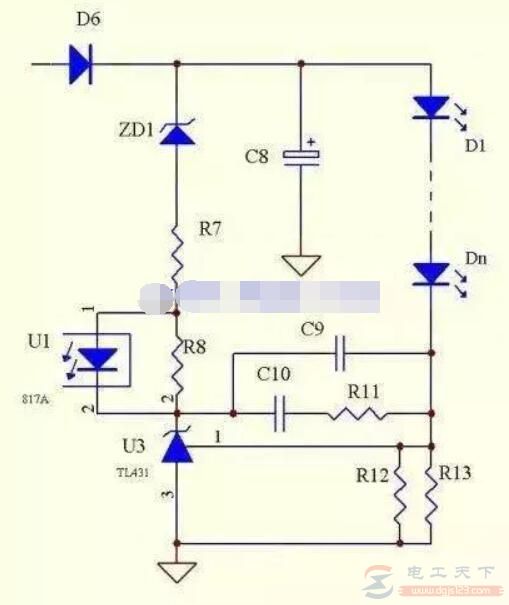

圖1：利用單個TL431恒流的示意圖

原理：此電路利用了431的2.495V的基準來做恒流，同樣限制了LED上面的壓降，但優點與缺點同樣明顯。

優點：電路簡單，元器件少，成本低，因為TL431的基準電壓精度高，R12,T13只要采高精度電阻，恒流精度比較高。

缺點：由于TL431是2.5V基準，故恒流取樣電路的損耗極大，不適合做輸出電流過大的電源。

該電路的致命缺陷是不能空載，故不適合做外置式的LED電源。

這個電路的恒流點計算公式：ID=2.495/(R12//R13)，取樣電阻R12，R13的功率為PR=2.495*2.495/R13)，對于小功率電源來說，這個功率的損耗相當可觀，不建議采用此電路做電流大于200mA的產品。

2、單個TL431恒流改進型電路

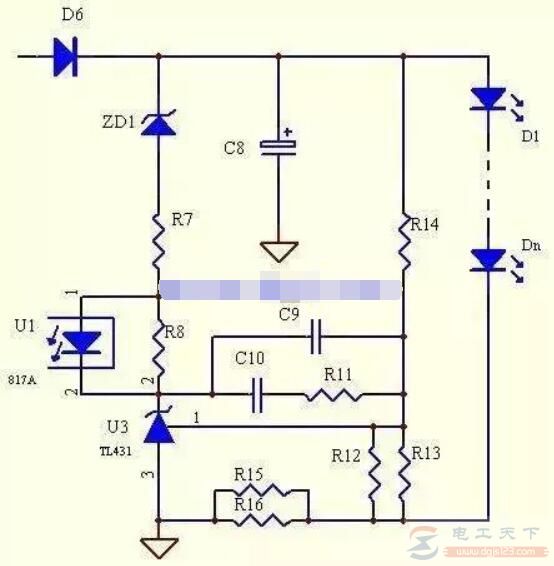

圖2：利用單個TL431恒流的改進型示意圖

原理：該電路同樣利用了TL431的2.495V的基準來做恒流，與上面電路的不同是減少了電流取樣電路的電壓，只要合計設計R12,R13,R14的值，可以限制LED上面的壓降。

優點：電路簡單，元器件少，成本低，跟上面電路相比，顯著降低了取樣電阻的功耗，恒流精度很高，克服了上面的電路不能空載的致命缺陷，當有個別LED擊穿時，可以自動調整輸出電壓

缺點：當輸出空載時，輸出電壓會有上升，上升幅度由電流取樣電路電阻與R12,R13的比值決定。

這個電路的真正缺點是：當單個LED的壓降一致性不高時，恒流點也會相應發生變化。

比如最常見的12串的LED燈，最低壓降為35.5V左右，最高回到37.4V左右(不同廠家的情況會不同)，那么恒流精度就會相差到5%-8%。

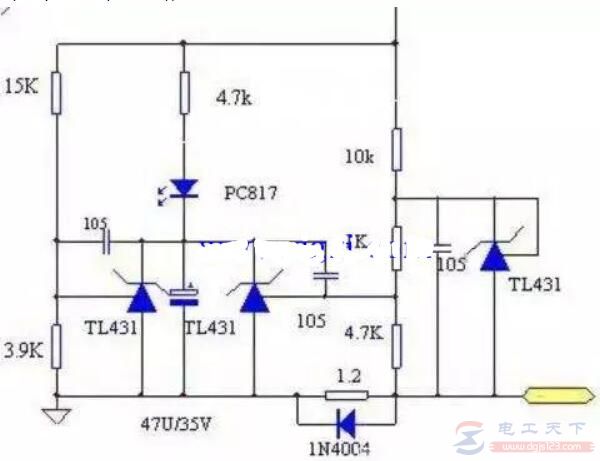

3、兩個TL431恒流電路

該電路的最大特點是在某個范圍內可以精確的恒壓恒流。

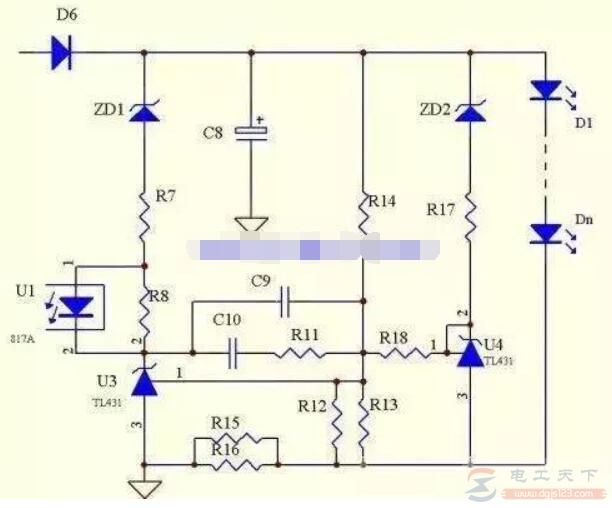

4、3個TL431恒流電路

此電路是在圖3的電路基礎上增加了一個恒壓電路。
