      12V電源的功率逆變器電路(附電源逆變器電路零件清單)

      發布日期:2022-04-28 點擊率:45

      有關電源逆變器的電路問題,功率逆變器將DC功率或直流電轉換為標準AC功率或交流電,在下圖中顯示了12V電源逆變器電路圖,感興趣的朋友可以看一看。

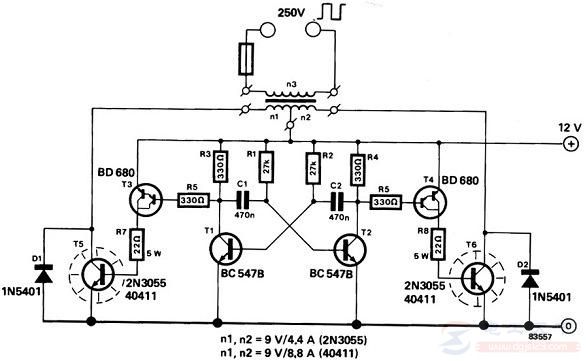

      12V電源的功率逆變器的電路原理圖

      如下圖:

      12V電源的功率逆變器電路(附電源逆變器電路零件清單)

      圖1:12V電源的功率逆變器電路

      電源逆變器電路零件清單

      R1 ___ 27 KOhm

      R2 ___ 27 KOhm

      R3 ___ 330 Ohm

      R4 ___ 330 Ohm

      R5 ___ 330 Ohm

      R7 ___ 22 Ohm

      R8 ___ 22 Ohm

      D1 ___ 1N5401

      D2 ___ 1N5401

      C1 ___ 470 nF

      C2 ___ 470 nF

      T1 ___ BC547B

      T2 ___ BC547B

      T3 ___ BD680

      T4 ___ BD680

      T5 ___ 2N3055

      T6 ___ 2N3055
