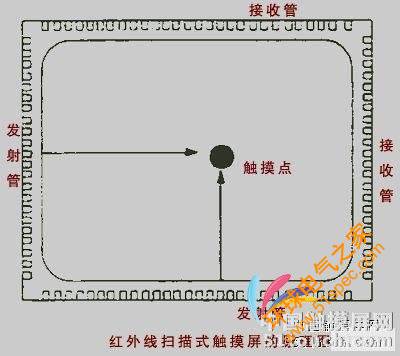

紅外線觸摸屏，一般是在顯示器屏幕的前面安裝一個外框，外框里有電路板，在X、Y方向有排布均勻的紅外發射管和紅外接收管，——對應形成橫豎交叉的紅外線矩陣。當有觸摸時，手指或其它物體就會擋住經過該點的橫豎紅外線，由控制器判斷出觸摸點在屏幕的位置（如圖示）。

    紅外觸摸屏可用手指、筆或任何能阻擋光線的物體來觸摸。紅外觸摸屏賴以工作的紅外光柵矩陣顯然要求在同一平面上，因此，紅外屏真正感應的觸摸的工作面距離顯示器屏幕有一定的間隔，在球面顯示器上使用尤其明顯。

 ★紅外屏的分辨率

    紅外觸摸屏的物理分辨率由框架中能容納的紅外管數目決定，因此分辨率較低，過去市場上主要為32*32、40*32等，最大可達50*40，軟件倍增后可達99*79。現在紅外屏的分辨率已有較大提高，最大分辨率可達到1000*720左右。

★技術剖析

    紅外觸摸屏靠多對紅外發射和接收管來工作，紅外管的性能和壽命都比較可靠，任何阻擋光線的物體都可用來作觸摸物，不過紅外線觸摸屏使用傳感器數目將近100對或更多，并且共用外圍電路，這就要求傳感器不僅本身性能好，還要求將近100對（或更多）的紅外二極管“光-電阻特性”和“結電容”都保持一致。實際應用中，萬一有哪一對出現故障，可以在上電自檢過程中發現并在此后加以忽略，靠鄰近的紅外線代替，由于每一對紅外線只“監管”約6mm左右（或更窄）的窄帶，而手指通常在15mm左右粗細，用戶是察覺不到的。但如果生產過程中沒有對紅外發射管進行老化測試，沒有很好的質量管理體系，將近100對（或更多）的傳感器，很快就不是一對兩對“掉隊”的問題了，總體壽命也就難以保證。

　　紅外屏賴以工作的是紅外線矩陣，矩陣上多點的Х、У坐標能組合出平方倍多的觸摸點，見圖，A、B兩點和C、D兩點對紅外屏來說是相同的效果，無法分辨哪一點觸摸是真正的觸摸點，怎樣處理？目前市場上的紅外屏對多點觸摸常見的處理不管是否連續，要麼不判斷，要麼判斷為左上角，即圖中不管是A、B還是C、D，都判斷為C點。真正技術過硬的紅外屏應該是對坐標連續的多點觸摸判斷取中點，即判斷為大物體的觸摸，而對不連續的多點觸摸不予判斷。
　
