萬用表又叫多用表、三用表、復用表，分為指針式萬用表和數字萬用表兩種。萬用表由表頭、測量電路及轉換開關等三個主要部分組成，是一種多功能、多量程的測量儀表，也是電子制作中必備的測試工具。它具有測量電流、電壓和電阻等多種功能。其中，數字式萬用表憑借其靈敏度高、精確度高、顯示清晰、過載能力強、便于攜帶使用簡單等優勢，取代模擬式儀表，漸成主流。
萬用表種類很多，外形各異，但基本結構和使用方法是相同的，以下向您介紹萬用表的結構和使用方法，教你如何正確使用萬用表。萬用表面板上主要有表頭和選擇開關，還有歐姆檔調零旋鈕和表筆插孔，下面介紹各部分的作用：
（一）表頭
萬用表的表頭是靈敏電流計。表頭上的表盤印有多種符號，刻度線和數值。符號A一V一Ω表示這只電表是可以測量電流、電壓和電阻的多用表。表盤上印有多條刻度線，其中右端標有“Ω”的是電阻刻度線，其右端為零，左端為∞，刻度值分布是不均勻的。符號“－”或“DC”表示直流，“～”或“AC”表示交流，“～”表示交流和直流共用的刻度線。刻度線下的幾行數字是與選擇開關的不同檔位相對應的刻度值。
表頭上還設有機械零位調整旋鈕，用以校正指針在左端指零位。
（二）選擇開關
萬用表的選擇開關是一個多檔位的旋轉開關。用來選擇測量項目和量程。（如圖3一4（B））。一般的萬用表測量項目包括：“mA”；直流電流、“V”：直流電壓、“V”：交流電壓、“Ω”：電阻。每個測量項目又劃分為幾個不同的量程以供選擇。
（三）表筆和表筆插孔
表筆分為紅、黑二只。使用時應將紅色表筆插入標有“＋”號的插孔，黑色表筆插入標有“－”號的插孔。
萬用表的具體使用方法：
[NT:PAGE]
萬用表使用前，應做到：
1.萬用表水平放置。
2．檢查表針是否停在表盤左端的零位。如有偏離，可用小螺絲刀輕輕轉動表頭上的機械零位調整旋鈕，使表針指零。
3．將表筆按上面要求插入表筆插孔。
4．將選擇開關旋到相應的項目和量程上，就可以使用了。
測量電壓：測量電壓（或電流）時要選擇好量程，如果用小量程去測量大電壓，則會有燒表的危險；如果用大量程去測量小電壓，那么指針偏轉太小，無法讀數。量程的選擇應盡量使指針偏轉到滿刻度的2/3左右。如果事先不清楚被測電壓的大小時，應先選擇最高量程擋，然后逐漸減小到合適的量程。
交流電壓的測量：將萬用表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于交流電壓的合適量程上，萬用表兩表筆和被測電路或負載并聯即可。
直流電壓的測量：將萬用表的一個轉換開關置于交、直流電壓擋，另一個轉換開關置于直流電壓的合適量程上，且“+”表筆（紅表筆）接到高電位處，“-”表筆（黑表筆）接到低電位處，即讓電流從“+”表筆流入，從“-”表筆流出。若表筆接反，表頭指針會反方向偏轉，容易撞彎指針。
測電流：測量直流電流時，將萬用表的一個轉換開關置于直流電流擋，另一個轉換開關置于50uA到500mA的合適量程上，電流的量程選擇和讀數方法與電壓一樣。測量時必須先斷開電路，然后按照電流從“+”到“-”的方向，將萬用表串聯到被測電路中，即電流從紅表筆流入，從黑表筆流出。如果誤將萬用表與負載并聯，則因表頭的內阻很小，會造成短路燒毀儀表。其讀數方法為：實際值＝指示值×量程/滿偏
測電阻：用萬用表測量電阻時，應按下列方法操作：
選擇合適的倍率擋。萬用表歐姆擋的刻度線是不均勻的，所以倍率擋的選擇應使指針停留在刻度線較稀的部分為宜，且指針越接近刻度尺的中間，讀數越準確。一般情況下，應使指針指在刻度尺的1/3~2/3間。
歐姆調零。測量電阻之前，應將2個表筆短接，同時調節“歐姆（電氣）調零旋鈕”，使指針剛好指在歐姆刻度線右邊的零位。如果指針不能調到零位，說明電池電壓不足或儀表內部有問題。并且每換一次倍率擋，都要再次進行歐姆調零，以保證測量準確。
讀數：表頭的讀數乘以倍率，就是所測電阻的電阻值。
[NT:PAGE]
萬用表使用后應做到：
1．拔出表筆。
2．將選擇開關旋至“OFF”檔，若無此檔，應旋至交流電壓最大量程檔，如“又1000V”檔。
3．若長期不用，應將表內電池取出，以防電池電解液滲漏而腐蝕內部電路。
萬用表的使用注意事項：
(1)在使用萬用表之前，應先進行“機械調零”，即在沒有被測電量時，使萬用表指針指在零電壓或零電流的位置上。
(2)在使用萬用表過程中，不能用手去接觸表筆的金屬部分，這樣一方面可以保證測量的準確，另一方面也可以保證人身安全。
(3)在測量某一電量時，不能在測量的同時換檔，尤其是在測量高電壓或大電流時，更應注意。否則，會使萬用表毀壞。如需換擋，應先斷開表筆，換擋后再去測量。
(4)萬用表在使用時，必須水平放置，以免造成誤差。同時，還要注意到避免外界磁場對萬用表的影響。
(5)萬用表使用完畢，應將轉換開關置于交流電壓的最大擋。如果長期不使用，還應將萬用表內部的電池取出來，以免電池腐蝕表內其它器件。
萬用表知名品牌——東崎儀表（“TOKY”）
成都市東崎儀表機電有限公司，專業致力于開發生產高性能、低損耗的優質儀器儀表產品，以及儀器儀表產品的銷售與代理。經過多年的發展和積累，目前已成為國內儀器儀表行業的知名企業，其創建的商標“TOKY”品牌，在國內自動化領域已是一個知名品牌。
“東崎儀表”的產品包括有：數字萬用表、數字鉗形表、顯示控制儀表、壓力儀表、溫度儀表、流量儀表、物位儀表、分析儀表、涂層測厚儀、超聲波測厚儀、氣體檢測儀、環境檢測儀器、里氏硬度計等檢測儀器等，并在2002年通過了ISO2001：2000國際質量管理體系認證。同時，由公司自行研發生產的相關系列產品通過了CMC（計量許可）認證并取得了符合歐盟安全認證標志----CE標準認證。
杰出的品牌、適用的精品、積極的營銷，成都市東崎儀表機電有限公司將繼續秉承“誠實守信，精益求精，服務第一，顧客至上”的理念，堅持一人為本、一品牌為目標、以市場為導向、以服務為生命，以更新、更高的思想指導我們的服務，把更新、更高的產品奉獻給您。
產品推薦：

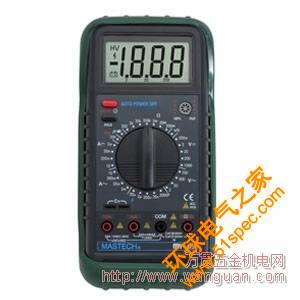

一、成都手持四位半萬用表MY65
編輯點評：
●顯示方式：采用41/2位LCD顯示
●數據保持
●全功能過載保護
●通斷測試/二極管測試/hFE測試
●電源：9V(6F22)
聯系人:湯經理
聯系電話:028-68655120，13981961978
經銷商：成都市東崎儀表機電有限公司
地址:成都市金牛區金府路555號萬貫五金機電市場8號廳8號門。
[NT:PAGE]
編輯點評：

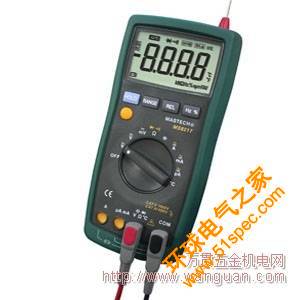

MS8217數字萬用表采用當今世界公認“山都平”（SantopreneTPE）材料二次注塑二成，儀表內部不僅采用SMT技術，并率先采用多層印刷線路板，使儀表性能更加可靠和穩定。
MS8217數字萬用表系列更注重儀表操作者的人身安全性，不僅具有電子和機械雙重保護，而且輸入量程和功能的保護可高達1000V（電流量程保護為600V）。
聯系人:湯經理
聯系電話:028-68655120，13981961978
經銷商：成都市東崎儀表機電有限公司
地址:成都市金牛區金府路555號萬貫五金機電市場8號廳8號門。
[NT:PAGE]
編輯點評：
符合國際安全標準IEC1010-1CATII1000V&CATIII600V
最大顯示：1999
數據保持功能，自動關機功能
背景光顯示，全符號顯示
全檔位防燒表保護
內置自恢復保險絲保護
聯系人:湯經理
聯系電話:028-68655120，13981961978
經銷商：成都市東崎儀表機電有限公司
地址:成都市金牛區金府路555號萬貫五金機電市場8號廳8號門。
聯系時請說明是從萬貫五金機電網看到，我們將給您最大優惠！
欲了解更多產品及品牌信息，您可訪問萬貫五金機電網。
