一、公 司 簡 介

哲云科技由專業的軟件、電子和網絡工程師組成，致力于RFID應用、智能車輛管理系統，智能公交優先控制、智能測量管理、動力環境、安防、IT系統資源監控等相關產品的開發、生產和銷售，同時，作為NORTEL，AVAYA的合作伙伴，能為廣大企事業單位提供完善、高效、先進的通信解決方案。
　　
公司提供個性化的專業解決方案和全面的技術支持，努力發展深入持久的顧客關系；通過持續創新、高效運作和精細管理，竭力為客戶提供高品質的產品和服務，不斷追求客戶、合作伙伴和公司的共同發展。

二、需求分析及系統建設總體目標

2.1 需求分析

隨著科學技術的發展和人民生活水平的日益提高，社會車輛數量在不斷地上升，道路擁堵越來越嚴重，車輛停泊越來越難，小區、機關、企事業單位、社會停車場車滿為患。尤其各政府機關、企事業單位以及高檔小區為了保障內部安全，對出入的各類車輛進行規范管理顯得更加迫切，既要保證本單位車輛快速出入，同時，又能兼顧對外來車輛管理。這些工作單靠人力是很難勝任的，必須使用現代技術手段對車輛進行管理。

RFID智能車輛管理系統即是順應這一時代需求的高技術產物，這不僅可以有效地解決亂停亂放造成的交通混亂，而且可以促進交通設施的正規化建設，同時可以規范車輛管理。

2.2設計原則及目標

2.2.1設計原則
a. 使用方便快捷。
b. 系統靈敏可靠。
c. 設備安全耐用。
d. 能準確地區分自有車輛、外來車輛。
e. 自動化設計，車輛出入快速，提高效率，提供更優質的服務。
f. 節約管理人員的費用支出，提高工作效率和經濟效益。

2.2.2系統設計目標
a. 車輛管理系統設計科學，兼具通用性及適用性的特點。
b.當業主車輛出入時，遠距離（5米左右）自動識別業主車輛，自動放行，保證業主車輛出入場的方便快捷。
c. 高安全性：采用RFID技術，每輛車配備的RFID智能卡均具有唯一性，很難偽造，最大程度地保障了車輛的安全。
d. 車輛保護功能：道閘根據車輛的通行情況自動升起和降落，并具有防砸車功能，即只要進出場車輛尚在道閘下，道閘將保持其初始狀態不會下落。
e. 采用標準的工業控制系統結構，根據用戶的不同要求組織不同系統的配置，方便靈活。
f. 安裝、調試、維護簡單方便，易于更換及檢修。

三、射頻識別系統簡介

3.1 概述
RFID是Radio Frequency Identification的縮寫，即無線射頻識別技術。RFID技術是一種非接觸式的自動識別技術，它通過射頻信號自動識別目標對象并獲取相關數據，識別工作無須人工干預，可工作于各種惡劣環境。
RFID技術可識別高速運動物體并可同時識別多個標簽，操作快捷方便。RFID技術具有無接觸、精度高、抗干擾、速度快以及適應環境能力強等顯著優點，可廣泛應用于生產管理、物流管理、交通運輸、醫療衛生、商品防偽、資產管理以及國防軍事等領域。

3.2 RFID基本組成原理
　　RFID是一種先進的功能強大的技術，它基于無線射頻技術，可以作為物資的識別手段。RFID除了存儲唯一標識號之外，還可以存儲大量和物資相關的有用信息，并且通過無線方式安全傳輸。RFID標簽將被封裝在物資的表面，其包含各種信息將被存儲在標簽中央的芯片中。標簽中包含的信息可以被與之配合工作的讀卡器在可控范圍內讀取并更新。RFID讀卡器可以有多種接口和方式與后臺的軟件系統進行連接，進行更為復雜的邏輯處理。RFID技術與現在常見的條碼技術不同，RFID標簽能夠攜帶的信息量更大，能夠通訊的舉例更長，使用方式靈活。


3.2.1電子標簽（Tag）
電子標簽的芯片將存儲唯一標識以及所代表物品的相關信息；從外觀上看，標簽可以有各種不同的封裝形式；從供電方式上看，標簽分為有源和無源兩種。具有信號收發的功能，實時讀取監控范圍內的RFID標簽，并通過適當網絡將讀到的信息傳遞到后臺的軟件系統。
3.2.2 RFID中間件
RFID系統的“心臟”，在獲取有關前端標簽的各種實時信息，并根據客戶需求進行實時處理。由于RFID標簽具有可讀寫能力，對于需要頻繁改變數據內容的場合尤為適用，中間件主要的作用是閱讀器管理、數據采集和系統指令傳達，廣泛用于供應鏈上的倉庫管理、運輸管理、生產管理、物料跟蹤、運載工具和貨架識別、商店、特別是超市中商品防盜等場合。
3.3 RFID的工作原理
讀寫器通過天線發送出一定頻率的射頻信號，當標簽進入天線輻射場時，產生感應電流從而獲得能量，發送出自身編碼等信息，被讀寫器讀取并解碼后發送至電腦主機進行有關處理。

3.4 RFID系統的應用

射頻識別系統可以用來跟蹤和管理幾乎所有物理對象，因此可廣泛應用于各行各業，典型應用包括：物流、零售、交通、車輛、人員、資產等領域。

四、解決方案

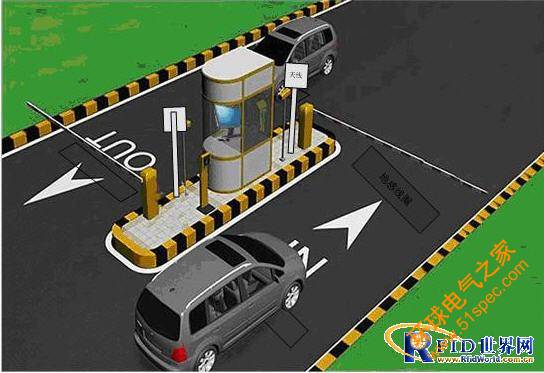

政府機關、企事業單位、住宅小區等一般停車場所的進出通道絕大部分是共用，由于停車位比較緊張，需要對固定車輛實行通行證管理，該通行證簡稱“電子車牌”，電子車牌由遠距離、非接觸、RFID標簽構成，一般采用采用金屬電子標簽固定在車輛前牌照邊沿，標簽一般不可拆卸；或者由駕駛人員手持卡片伸出窗外即可。車輛進出時不用停車，系統就會自動讀取電子車牌，拍攝車輛車牌圖像，判斷通行有效期，若期限有效則自動抬起道閘，無須人工操作。對于臨時進出的車輛，通過人工發放臨時通行卡進行管理。

五、車輛管理系統

5.1系統簡介
哲云RFID智能車輛管理系統采用RFID、圖像處理、自動控制等先進技術，可以有效解決車輛管理問題。該系統對進出車輛的數據信息進行遠距離識別、采集、記錄，即時進行相應的處理，自動控制道閘升降，實現無人值守等相關系統功能，確保系統具有高效的車輛放行和管理能力。使用RFID技術，車輛識別速度快，準確率高，具有收費管理、安全防范等相關能力。

5.2系統組成
RFID讀寫器、RFID天線、攝像機、車輛檢測器、地感線圈、道閘、PC(軟件)

5.3系統功能
自動控制：具有合法身份的車輛通過道閘時，系統自動控制道閘的升降
手動控制：針對臨時車輛管理，進行時間統計、計費，由管理人員手動操作
開放控制：特殊場合，可以實現全開放模式，系統保存所有車輛的通行記錄
收費管理：對于長期合法車輛具有管理費用到期提醒功能
安全識別：每次通行記錄都可以進行圖像對比，防止套牌等現象引發車輛丟失
通行記錄：所有通行記錄包括時間、照片等信息，通過多種方式檢索、查詢、打印
道閘安全：具有道閘防砸功能

5.4系統特點
超高頻RFID讀寫器，讀取距離達到5～10米
車輛識別高效、準確，控制精準
車輛檢測器靈敏度高
自動化程度高
能夠有效提高管理服務質量

5.5技術參數
RFID讀寫器 車輛檢測器
工作頻段 902～928MHz 工作頻率 50～250kHz
符合標準 ISO18000－6B 靈敏度 軟件10級調整
讀取距離 0～10m 繼 電 器 250V AC/3A
天線接口 SMA 反應時間<100mS
通信接口 RS232、10/100M Ethernet 通信接口 RS232、10/100M Ethernet
RF 功率 1W 線圈電感 40---200uH
工作電壓 DC9V 工作電壓 DC9V

哲云科技有限公司

www.zheyuntech.com
