系統概述：

　　公司簡介

　　北京威訊紫晶科技有限公司現為北京中關村物聯網產業聯盟理事單位，一直從事物聯網核心技術的研究和開發。威訊紫晶主導制定了無線個域網 CWPAN 國家標準和 IEEE802.15.4 國際標準，研發出國內首款符合雙標的物聯網芯片，并獨立研發了擁有自主知識產權的、支持大規模自組織、具有同步功能的、低功耗的無線傳感網絡的協議棧 USSN（Ultra-Scale Sensor Networks） 。威訊紫晶作為物聯網產業的領軍企業，在具有產業化前景的行業中大力進行物聯網應用推廣，結合各個領域的不同需求，成功研發智能農業大棚環境監測系統、地鐵無線定位報警系統、智能樓宇無線監測系統、智能辦公室系統和生產廠房環境監測系統等。

　　系統簡述

　　智能樓宇無線監測系統是威訊紫晶以 IEEE802.15.4 國際標準&CWPAN 國家短程無線個域網標準為基礎，以USSN 技術為實現手段，結合目前樓宇內各種監控需求，開發了具有自主獨立知識產權的智能樓宇無線監測系統，能夠提供全天候、無人看守、免維護且不依賴電源的無線監控服務。

　　智能樓宇無線監測系統是中央計算機通過無線與公網結合的方式，將分布在各監測現場的智能單元連接在一起，構成一個先進而完善的綜合監測系統，對整個大廈的耗能設備實現集中監測控制，保證設備在最佳狀態下運行，為大廈提供一個舒適、高效、安全、節能的環境。很顯然如何能夠準確、穩定、方便的得到這些耗能設備信息就成為整套系統的關鍵。隨著近幾年短距離無線通信的發展，新興的無線傳感網技術為智能樓宇系統中的傳感環節提供了有力的技術保障。

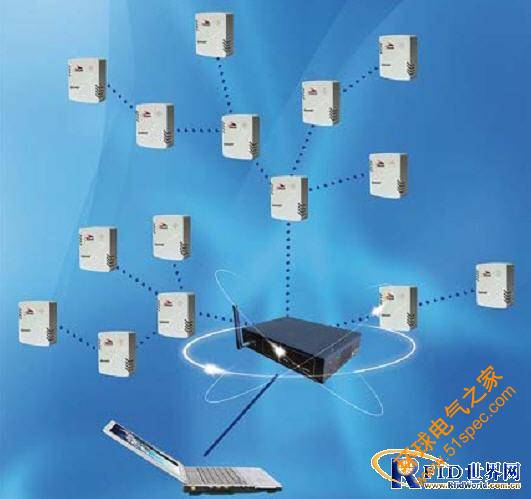

　　USSN 是指由若干節點通過無線方式互相連接成的網絡。網絡中任意一點的數據都可以被其他鄰近的節點轉發。數據轉發可以擴大網絡覆蓋范圍。采集終端節點數據通過網絡傳遞后匯集到網關，再由網關通過其他通訊協議和方式傳送給上位機，如圖所示：

　　系統結構架構：

　　智能樓宇無線監測系統由無線數據采集器、無線數據網關（可多個）、PC和網絡服務器（可選）組成，結構如下圖所示。整套網絡系統中無線連接采用的是USSN無線傳感網技術，每一個網關可同時連接上百個采集終端設備，且所有采集終端自動組網，同步工作。網關與PC或網絡服務器則通過以太網或移動通訊網絡連接。

　　  無線數據采集器布設在需要監測的位置處， 并自組織形成無線多跳網絡， 采集的數據通過該網絡傳輸數據，所有的無線數據采集器將把數據信息傳至網關，網關再將收集的數據通過公網傳送給服務器，用戶可以根據不同的權限登陸服務器訪問智能樓宇無線監測系統軟件，查看、分析、獲取數據，最終對整個樓宇內耗能設備綜合評定，采取有效措施進行智能樓宇節能減排。

　　系統設備介紹

　　1、 無線數據采集器

　　無線數據采集器是整個系統的終端末梢設備，也是網絡系統中的中繼設備，所有采集設備通過無線自組網的方式將各自采集的數據匯聚到網關。無線數據采集器在建筑物內監測不同的耗電設備，例如監測建筑物內的的溫濕度、水表流量、電表用量等等。

　　1） 無線溫濕度采集器

　　無線溫濕度采集器是智能樓宇監測系統中較為常見的一種采集器，所形成的無線網絡可作為整個網絡系統的支撐部分，采集樓宇內溫濕度數據并輔助其他無線外接數據采集器傳輸數據信息。

　　合IEEE802.15.4C國際標準&CWPAN國家短程無線通訊標準
　　通訊頻率可選，2.4GHZ或780MHz
　　具有采集和傳輸數據的功能
　　可直接獲取環境內溫濕度的數據信息
　　自組無線網絡
　　超低功耗設計，采用電池供電，可持續工作1年以上
　　室外空曠地區傳輸距離可達100米，室內有不同程度縮減
　　懸掛方式可選，壁掛或懸掛

　　2） 無線外接數據采集器

　　無線外接數據采集器提供了外接端子，可以根據不同監測需求與耗能設備相連采集數據，例如和水表相連可直接獲取瞬時水量、總水量，與電表相連直接獲取電流、電壓等數據。無線外接數據采集器可自組加入無線傳感網系統，與已經加入網絡中的其他無線數據采集器進行通訊，通過無線多跳的方式傳至無線數據網關。

　　采用符合IEEE802.15.4C國際標準&CWPAN國家短程無線通訊標準

　　通訊頻率可選，2.4GHZ或780MHz

　　具有采集和傳輸數據的功能

　　可直接獲取耗電設備的數據信息

　　自組無線網絡

　　超低功耗設計，采用電池供電，可持續工作1年以上

　　室外空曠地區傳輸距離可達100米，室內有不同程度縮減

　　懸掛方式可選，壁掛或懸掛

　　2、 無線線數據網關

　　無線數數據網關是系統的核心部分分，不僅收集集網絡中所有無線采集終端的數據，還可對所有采集終端發送控制指令。網 網關內置了強大的操作系統，可對網絡和數據進行維護和儲存，同時網關具備遠傳能力，通過局域網或 3G 將所有的配置數據和采集數據一并傳至網絡服務器。

　　采用符合I IEEE802.15 5.4C國際標準 準&CWPAN國家短程無線通訊標準

　　通訊頻率可選，2.4GHZ或780MHZ

　　防潮外殼，避免潮濕環 環境對通訊產生的影響

　　內置USSN或ZigBee中 中心點，可組 組建USSN或 或ZigBee無線傳感網絡

　　內置3G通訊模塊（移動、聯通、電信可選），實時將數據傳至公網

　　提供以太網接口，可通過網線或局 局域網對網關進行訪問

　　內置WIFI模塊，PC可通過WIFI熱 熱點訪問網關

　　內置SD卡插槽，可供數據進行本地存儲和備份 份

　　3、 PC或網絡服務 務器

　　PC和網絡服務器是用戶訪問系統網絡的窗 窗口， 用戶登陸 陸PC或網絡 絡服務器可對 對網關的數據 據進行系統設置、采集網絡管理、查看數據、繪制圖表、導出數據、報警管理等操作。
