包數據的時候才會啟動射頻、PLL和PA模塊，可以減少功耗。。

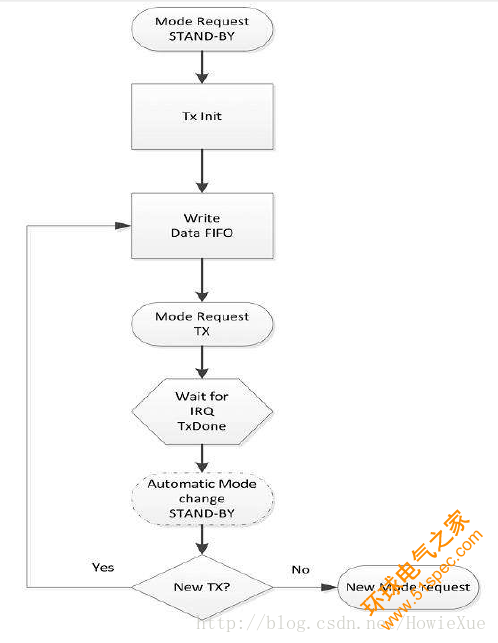

如下圖為數據發送流程：

從上圖可以看出，LoRa發送前一直處于待機狀態，在初始化Tx模塊后，將待發送數據（Payload）寫入FIFO，然后切換到發送狀態將數據通過LoRa調制成信號發送出去，等到發送完成后，會產生TxDone中斷，同時再次切換為待機狀態，完成一個發送流程。。

需要注意：

• 靜態配置寄存器只有在睡眠、待機模式才可寫

• LoRa的FIFO只有在待機模式下才可寫

• 通過發送Tx模式請求，開始數據的發送

• 發送操作完成后，可手動將設備設為睡眠模式，或者重新向FIFO寫入數據，以便稍后再次進行Tx操作

LoRa將數據寫入FIFO時必須：

（1）將FifoPtrAddr 設置為 FifoTxPtrbase
（2）將PayloadLength寫入FIFO（RegFifo）

2、數據接收流程

LoRa接收有兩種模式：

• 單一接收

• 連續接收

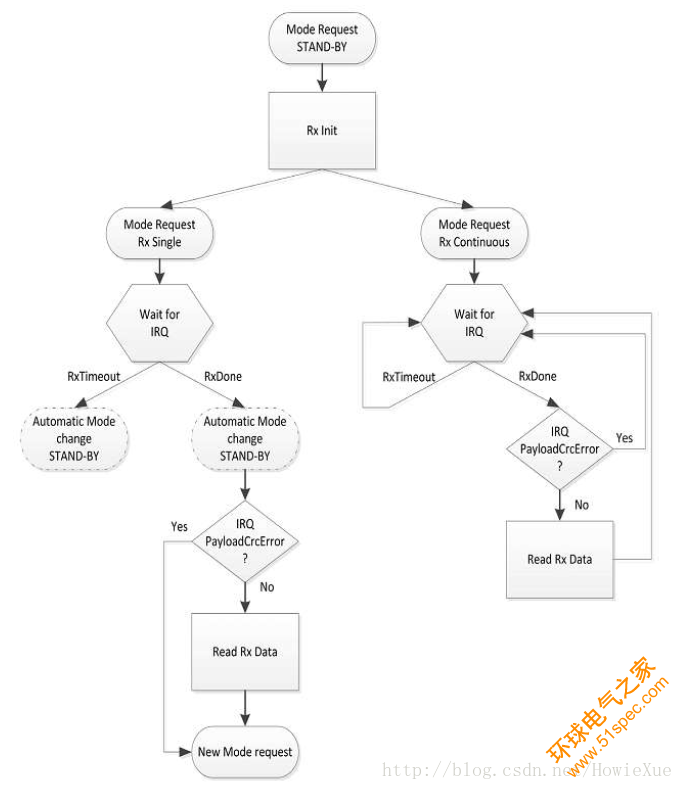

整體流程如下圖：

2.1 單一接收模式

單一模式下，LoRa在給定的時間窗內搜索前導碼，如果該時間窗結束時還未收到，則芯片會產生RxTimeout中斷信號，同時切換回待機模式。。時間窗長度在RegSymbTimeout定義，必須為4~1023個符號，缺省值為5。。

在Payload接收完成后，如果CRC無效，則會產生RxDone以及PayloadCrcError中斷信號。。然而即使CRC無效，仍然可以在FIFO中寫入數據，以便后續進行處理。。RxDone中斷產生后芯片會切換回待機模式。。

當RxDone或RxTimeout中斷信號產生時，LoRa都會自動切換到待機模式，因此，只有在數據包到達時間窗已知的情況下才使用Rx單一接收模式，而在其他情況下，應使用Rx連續模式。

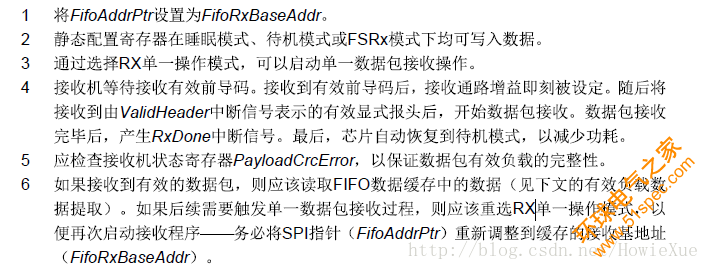

單一接收模式下數據包處理流程如下：

2.2 連續接收模式

連續模式下，LoRa調制解調器會持續的掃描信道來搜索前導碼，如果檢測到后，LoRa都會在收到數據之前對該前導碼進行檢測及跟蹤，然后繼續等待檢測下一前導碼。。。
如果前導碼長度超過RegPreambleMsb和RegPreambleLsb設定的預計值（按照符號周期測量），則前導碼會被丟棄，并重新開始前導碼搜索。。但這種場景不會產生中斷標志，與單一Rx模式相反，在連續Rx模式下，當產生RxTimeout中斷時，設備不會進入待機模式，這時，用戶必須在設備繼續等待有效前導碼的同時直接清除中斷信號。。

注意：被解調的字節是按照接受序列寫入數據緩存區的。換言之，新數據包的第一個字節會在上一個數據包的最后一個字節之后立即寫入。。在這種模式下，接受地址指針將不會重置。因此，MCU必須對地址指針進行處理，以保證FIFO數據緩存不會溢出。。

在連續模式下，被接受數據包的處理流程如下：

（1）在睡眠或待機模式下，選擇RxCOUNT模式
（2）收到有效報頭Header后，緊接著會產生RxDone中斷。芯片一直處于RXCONT模式，等待下一個LoRa數據包。
（3）檢查PayloadCrcError標志，以驗證數據包的完整性
（4）如果數據包被正確接受，則可以讀取FIFO
（5）接收過程（2-4）可重復

在連續操作模式下，僅可查看最后一個接受數據包對應的狀態信息。。換言之，應在接受到下一個RxDone信號之前讀取對應寄存器。

從FIFO提取Payload

為從FIFO中讀取接受的Payload數據，用戶必須保證狀態寄存器RegIrqFlags中的ValidHeader、PayloadCrcError、RxDone以及RxTimeout中斷信號未觸發，以確保數據包接受成功終止。（既不應設置任何標志）

如果發送錯誤，應跳過一下步驟，同時丟棄數據包。為從FIFO中提取有效數據，要根據一下寄存器：

• RegRxNbBytes：表示到現在為止，已接受到的字節數

• RegFifoAddrPtr：標志LoRa接收數據寫入FIFO位置的動態指針

• 將RegFifoAddrPtr設置為RegFifoRxCurrentAddr，表示將FIFO指針指向FIFO中最后接收的數據包存儲位置。可以通過RegRxNbBytes讀取RegFifo中的數據，以提取數據包的Payload

• 或者，可以手動將RegFifoAddrPtr設置為RegFifoRxByteAddr減去RegRxNbBytes的值，使該指針從當前數據包開始，一直指向最后接受的數據包的存儲位置。。。

基于前導碼其實的數據包過濾

LoRa調制解調器會根據尋址自動過濾接受到的數據包。。Sx127x支持基于Payload的前幾個字節對數據包進行軟件過濾。。下面以4字節地址為例，該地址長度可變

數據包過濾的目的是：確定數據包是否是發往該設備的Payload，如果不是，則芯片之后切換回睡眠模式。

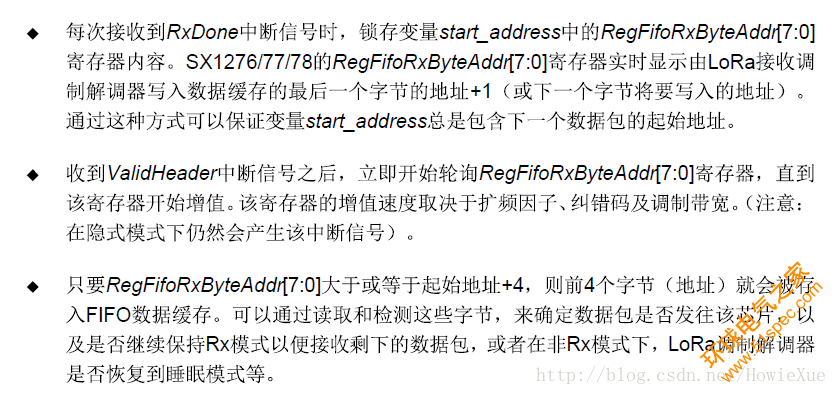

軟件數據包過濾的步驟如下：

接收機超時操作

LoRa在單一/連續接收模式下，可以啟用接收機超時功能，以便接收機在預先定義好的時間內監聽是否收到有效數據包。。定時器會在接受模式開啟實啟動，并在RegIrqFlags中查詢RxTimeout中斷信號。。
在Rx單一模式下，RxTimeout中斷后芯片會待機，并且之后如果再次進入Rx前，必須清除該中斷信號。。而在Rx連續模式下，雖然產生中斷信號，但芯片卻會一直處于Rx連續模式。因此需要在Rx連續模式下，MCU定期清除該中斷信號。。
設定的超時時間值為符號周期的整數倍，計算公式如下：

TimeOut = LoRaRxTimeout * Ts
