1.1 文檔說明

　　此方案目的是讓集成商、工程商及使用方了解物聯網RFID定位技術在監獄安保領域的設計理念、原則、整體規劃及如何發揮其巨大作用的并詳細闡述相關物聯網設備工作原理、安裝位置等信息，以便集成商、工程商、使用方正確認識物聯網在監獄安保領域帶來的革命性變革及目前該技術存在的不足，樹立物聯網在監獄安保領域正確的認識。如您在閱讀過程中，遇到任何不解和困惑，請與方案撰寫者聯系。

1.2 術語與縮寫解釋

　　術語解釋

　　RFID射頻識別 一種通信技術，可通過無線電訊號識別特定目標并讀寫相關數據，而無需識別系統與特定目標之間建立機械或光學接觸半有源電子標簽，標簽未進人工作狀態前，一直處于休眠狀態，當標簽進入閱讀器的讀出區域時，受到激活器發出的射頻信號激勵，進人工作狀態激活器處于實時尋址狀態，實時“主動式”偵測周邊有源電子標簽，并將自身攜帶ID編碼及天線ID編號發送到有源電子標簽接收模塊定向讀寫器 定向接收并解調電子標簽發送出的射頻信號
電子防拆卸腕帶 電子腕帶被拆卸時，能發出報警信息的腕帶被稱為防拆卸電子腕帶定位管理軟件 為實現人員定位管理所開發的后臺管理程序

2. 項目背景

　　2.1 現狀分析

　　在押人員在看守所內不服監管、欺壓打罵同監人員，充當“牢頭獄霸”、打架斗毆的現象時有發生，部分在押人員對于自己在看守所是否受過處罰感到“無所謂”，而且即便處罰完畢后，他們中的多數人仍不吸取教訓，繼續打斗鬧事，為監管場所的安全埋下了隱患。

　　在管理方面，目前多數還停留在以獄警巡查加攝像機監視報警的階段，人工作業仍占絕大比重，信息化程度比較低，很難做到對監所內在押人員實時監管，事故的發生往往具有滯后性，不能啟到主動的積極防范和預警，另外信息采集仍然只是單純依靠手工輸入，無法將信息系統和在押人員真正的關聯起來。為了保證看守所的管理水平，提高對犯罪嫌疑人的監控狀態、改造效率，避免安全事故發生的滯后性等特點，監所的信息智能化建設變得易異常迫切。

　　2.2 系統建設意義

　　1. 對監所在押人員實時監督管理（信息中心可實時查看在押人員位置信息、在押人員數量、任何監舍在押人員信息、監所在押人員動態變化、在押人員遇襲求助、在押人員非法聚集報警信息、進入非法區域告警信息等）。

　　2. 主動預警，解決事故發生滯后性問題，將事故發生隱患提前暴露，避免事故發生；

　　3. 突然場景再現，物聯網技術與現有視頻聯動可實時查看事故發生的現場情況，為調配相關警力解決突發情況提供依據；

　　4. 減輕獄警管理的工作量，提高工作效率，實時點名、在押人員位置信息時時在線、在押人員路徑規劃等功能將大大減輕獄警工作量，提高工作效率；

　　5. 提高監區管理工作的信息化水平，推動監所在押人員管理工作向制度化、規范化、實時化發展，確保監區安全穩定，為逐步實現監區“智能化全方位監管”奠定堅實基礎。

3. 系統設計

　　3.1 系統建設原則

　　系統研發與建設遵循以下原則：

　　注重整體規劃

　　看守所智能化安全防范管理系統由三部分組成，第一，看守所智能化安全防范管理系統核心硬件（包括：防拆卸電子腕帶、工業級讀寫器、定向讀寫器、125K低頻激活器、工業級手持式讀寫器）；第二，看守所智能化安全防范管理系統軟件（包括前端展示軟件和后臺管理軟件組成）；第三，中間件（包括工業級交換機、機柜、PC機、服務器、不間斷電源等）。

　　立足自主研發

　　系統建設的核心技術采用市場通用的標準2.4G 及125K低頻觸發技術，公司提供的所有核心設備都擁有完全自主知識產權，2.4G微功耗技術、腕帶密鑰匙式防拆卸設計、125K纜式天線技術，同步收發機制等都為公司獨創，使得腕帶在使用壽命上及定位精度上都得到了很高的提升，遠遠超出國內同行業水平。

　　著眼未來發展

　　在系統整體架構、服務設備選型、腕帶標簽功能選型、基礎數據采集等方面，均充分考慮后續功能的實現，兼顧設備的兼容性、系統的擴充性、功能的擴展性和應用的多樣性；

　　強化系統規范

　　系統開發和資源建設符合統一的技術規范和表征體系，注重開發工作的連續性和共享性，注意為后續系統的研發、推廣留有規范的數據及控制接口。統一開發應用技術、數據存儲格式、信號傳輸制式、互聯接口模式等技術指標；

　　發揮建設效益

　　系統開發與建設要結合監區現有實際情況，在現有系統基礎上進一步加強監區的管理工作；按照統籌規劃、邊建邊用、逐步完善的建設思路，充分發揮建設效益。

　　3.2 系統工作原理

　　看守所智能化安全防范管理系統通過半有源電子標簽的應用，以電子標簽作為目前最先進的標識碼，將其安裝在受控目標上，作為目標的唯一標識進行追蹤和定位。工作時，管理人員通過聯網的無線識別基站進行追蹤和定位目標。

　　防拆卸電子腕帶采用“主動或被動方式”兩種模式進行工作，腕帶主動發射信號或由讀寫器（或低頻激活器）的指令觸發后發射信號。分布在各區域或門禁內外的激活器一直在主動近距離發射125KHz低頻電磁波信號，經過任一激活器信號范圍內的防拆卸電子腕帶都能夠被順利激活，并獲取到該激活器發射的數字編號、計算出RSSI場強值。電子腕帶隨后將 “標簽自身ID＋標簽狀態信息（電壓是否正常？防拆卸狀態是否正常？等）＋激活器編號＋RSSI值” 等數據以2.4GHz頻率無線發射出去。安裝在看守所監舍、門禁、放風區的遠距離讀寫器天線接收到從防拆卸腕帶發出的載波信號，經天線調節器傳送到閱讀器，閱讀器對接收的信號進行解調和解碼然后送到看守所智能化安全防范管理系統軟件進行相關處理，系統根據邏輯判斷其合法性及位置信息等。

　　3.3 系統總體設計圖紙

　　系統總體設計圖紙

　　3.4 系統功能

　　1） 在押人員實時跟蹤監測及突發事件按鈕求助，位置自動顯示；

　　2） 實時查詢、打印當前及某時間段內在押人員數量（監舍、生活區、放風區等）、 活動軌跡及分布情況；

　　3） 在押人員擅闖禁區后臺自動報警。有些區域為限制區域（圍墻警戒區、危險品源區等），不經授權的在押人員非法闖入后臺系統自動報警并彈出事發點視頻窗口；在看守所重要關口，可事先設定通過權限及時間段權限，未經授權人員出入關口將自動引發報警；

　　4） 非授權離位報警，放風區、生活區、監舍等特定區域的在押人員或者獄警未經授權不得擅自離開該區域，一旦非法離開，系統自動報警，離開人員身份信息、位置信息自動顯示；

　　5） 軌跡回放，看守所管理人員及有權限領導根據自己的權限可以查詢某一時間段內在押人員或者某一批在押人員在某段時間的運動軌跡；

　　6） 在押人員脫離看管后臺自動報警，獄警佩戴手持機與在押人員腕帶通過后臺授權，可實現互相之間通訊，兩者之間的距離超出允許的范圍，后臺自動啟動報警裝置；

　　7） 緊急報警求助，緊急求助分兩種情況：第一、獄警在受到在押人員圍攻或者獄警發現某些在押人員有不良企圖，可按下獄警卡按鈕或者扯斷防拆卸掛鏈進行緊急求助；第二、監獄在押人員遇到圍毆情況或者其它威脅自身安全情況時，可按動腕帶標簽求助按鈕求救；

　　8） 一卡通功能，監獄電子腕帶內置了非接觸一卡通芯片。獄警卡可以實現門禁、電子門鎖、巡檢、考勤和內部消費功能，在押人員電子腕帶可以實現就餐、內部消費等功能；

　　9） 查詢統計和報表功能，管理系統能自動生成符合管理者日常管理所使用各種圖表包括：柱狀圖、餅圖、曲線圖、列表等。這些圖表可方便的幫助監獄管理者分析統計一段時期以來的各類人員的工作情況、活動情況，以及各類報警事件的發生情況、發生頻率、發生地點、發生原因等監獄管理所必需的各類因素。

　　10） 武警及其離位報警，對于未經領導授權的武警及槍械，被強行帶出哨崗監控區域，將會立刻觸發報警器進行報警；

　　11） 視頻聯動，現場實時在線；哨崗、監舍、生活區等安裝監控探頭，探頭全天候工作，信息實時存儲在硬盤存儲器內。當閱讀器接收到特殊ID（獄警槍支非法離身、在押人員闖入未授權區域、獄警被圍毆等）時，發一條指令給后臺服務管理器，從而在軟件上彈出視頻框，管理人員可即時查詢發生異常情況位置及現場情形，避免險情。

　　3.5 看守所智能化安全防范管理系統軟件介紹

　　看守所智能化安全防范管理系統軟件包括兩部分，第一、前端展示系統，第二、后臺基礎信息管理系統

　　3.5.1 前端展示系統

　　前端展示系統包括客戶端登陸界面、功能展示區、系統主界面三部分，具體展示如下：

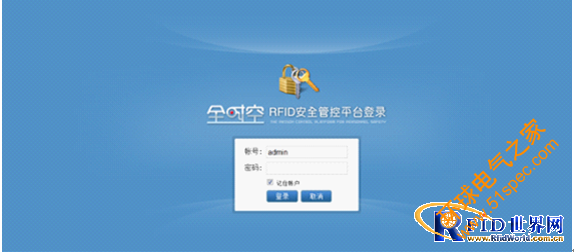

　　客戶端登陸界面

　　系統主界面

　　功能展示區

　　3.5.2 后臺基礎信息管理系統

　　后臺基礎信息管理系統包括客戶端登陸界面、信息管理、電子地圖、系統管理、統計報表五個部分，具體展示如下：

　　客戶端登陸界面

信息管理

統計報表

4. 系統建設規劃

　　看守所智能化安全防范管理系統的設計包括看守所圍墻周界安全防范管理系統、監舍及生活區等內部安全防范管理系統，二個部分互為獨立又密切關聯，共同形成了看守所安全防范體系。

　　以下我們將從看守所智能化安全防范管理系統2個組成部分詳細講解。

　　4.1 看守所圍墻周界安全防范管理系統示意圖

周界安全防范管理系統示意圖

　　4.1.1 硬件組成

　　1） 定向讀寫器，安裝固定在看守所圍墻上，每隔100米安裝一套，用于接收防拆卸電子腕帶發射出的無線射頻信號；

　　2） 激活器，安裝在圍墻上，每隔40米安裝一套激活器，用于激活防拆卸電子腕帶和將自身編碼遠程寫入防拆卸電子腕帶芯片中，該編碼通過2.4G標簽無線遠程傳輸給定向讀寫器；

　　3） 光纖通訊系統，光發信機、光收信機、光纖、中繼器、光纖連接器、耦合器等共同組成了光纖通信系統，用于將讀寫器收到的射頻信號傳輸到監控中心。

　　4.1.2 硬件安裝注意事項

　　1） 定向讀寫器安裝需注意安裝高度（一般在3-4米）、接頭防水（電源接頭、網絡接頭）、天線面板方位；

　　2） 激活器的安裝，激活器天線安裝位置一般選擇墻體中間或距離墻體1米水平地面下方20公分掩埋，天線需用PVC管保護，以防進水對天線造成腐蝕；
激活器安裝高度一般為2-3米，注意接頭防水處理；

　　3） 光纖通信系統安裝主要注意接頭防水；

　　4.2 監舍及生活區等內部安全防范管理系統示意圖

監舍安全防范管理系統示意圖

　　4.2.1 硬件組成

　　1） 定向讀寫器，安裝固定在看守所監舍圍墻上，每隔100米安裝一套，用于接收防拆卸電子腕帶發射出的無線射頻信號；

　　2） 激活器，安裝在房間、門禁、走廊及監舍圍墻上，周界激活器每隔40米安裝一套激活器，用于激活防拆卸電子腕帶；門禁激活器根據門禁的實際情況選擇安裝棒狀激活器天線和地感式激活器天線，用來激活進入門禁的防拆卸電子腕帶；監舍安裝棒狀激活器，用來激活器房間內電子防拆卸腕帶并判斷其位置信息。激活器將自身編碼遠程寫入防拆卸電子位腕帶芯片中，該編碼通過2.4G標簽無線遠程傳輸給定向讀寫器；

　　3） 工業級交換機，將多路定向讀寫器和全向讀寫器的UDP網絡轉換成單位內部局域網，將信息匯聚到服務器中運算。

　　4.2.2 硬件安裝注意事項

　　1）定向讀寫器安裝需注意安裝高度（一般在3-4米）、接頭防水（電源接頭、網絡接頭）、天線面板方位；

　　2） 激活器的安裝，周界激活器天線安裝位置一般選擇墻體中間或距離墻體1米水平地面下方20公分掩埋，天線需用PVC管保護，以防進水對天線造成
腐蝕；門禁激活器安裝分為棒狀天線安裝和地感式天線安裝，棒狀天線安裝高度一般為1.5米高度，門禁內外各安裝一對棒狀天線（棒狀天線成L型交叉）；地感天線安裝時需根據門禁長度來實施，一般線圈長度為門禁寬度減去40公分，線圈寬度在40-50公分為宜（確切長短需根據現場來定）；監舍定位激活器安裝一般選擇棒狀天線，根據每個房間深度，一般放置2-3根棒狀天線，每根天線覆蓋信號范圍在1-3米半徑；

5. 硬件設備介紹

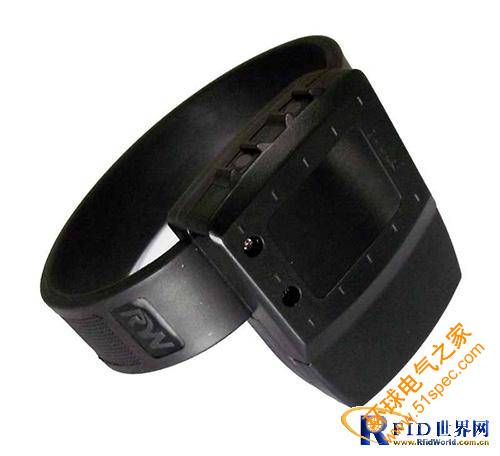

　　5.1.1 RW-T710型 電子防拆腕帶

　　產品技術特性

　　識別距離 ： 0～ 150米

　　工作頻段 ： 2.4 GHz 、有源125KHz

　　通訊速率 ： 250Kb/s、1Mb/s、2Mb/s

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　防拆功能 ： 可提供多達3路的防拆（報警）功能；非授權強力取下立刻發無線報警信號、；需特定設備進行物理和無線指令復位

　　按鈕功能 ： 雙按鈕指令可用于求助報警、簽名刷卡

　　功耗標準 ： 平均工作功率為微瓦級

　　使用壽命 ： 1~1.5 年，使用授權密鑰可更換電池

　　封裝特性 ： PA工程塑料，抗高強度跌落與振動

　　環境特性 ： 工作溫度－40℃ ～85℃

　　工作濕度＜95％

　　可 靠 性 ： 防浸泡防沖擊，滿足工業環境要求

　　外 形 ： 腕帶或腳鐐型，可提供OEM定制服務

　　尺 寸 ： 58×42×19.5mm

　　重 量 ： 55g

　　安裝方式 ： 螺絲鎖緊

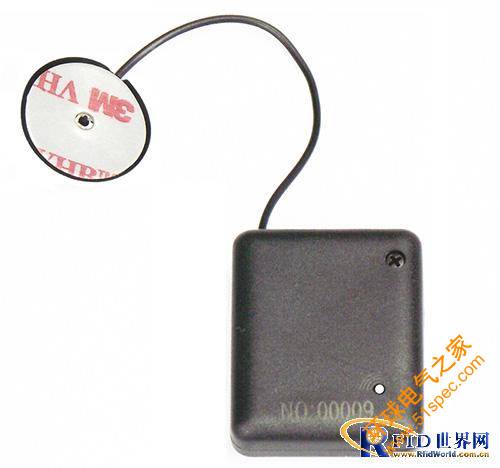

　　5.1.2 RW-T737型 雙頻防盜物品電子標簽

　　產品技術特性

　　識別距離 ： 120米內可調

　　工作頻段 ： 2.4 GHz 、有源125KHz

　　通訊速率 ： 250K、1M、2M b/s可選

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　讀寫功能 ： 176B或1KB存儲空間（可選）

　　聲光警示 ： 內置蜂鳴器與LED燈

　　防拆功能 ： 防拆報警功能（可選）

　　功耗標準 ： 平均工作功率為微瓦級

　　電池配置 ： 扣式鋰錳電池，容量246mAh

　　使用壽命 ： 1~5年左右，可換電池

　　電壓檢測 ： 電壓低于預設值時告警

　　封裝特性 ： ABS磨砂材質，抗高強度跌落與振動

　　環境特性 ： 工作溫度－40℃ ～85℃

　　工作濕度＜95％

　　可 靠 性 ： 防沖擊，滿足工業環境要求

　　尺 寸 ： 35×28×9mm

　　5.1.3 RW-T700型 獄警電子標簽

　　產品技術特性

　　識別距離 ： 0～ 150米可調

　　工作頻段 ： 2.4 GHz 、有源125KHz

　　通訊速率 ： 250Kb/s、1Mb/s、2Mb/s

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　讀寫功能 ： 176B存儲空間（可選）

　　防拆功能 ： 防拆報警功能（可選）

　　功耗標準 ： 平均工作功率為微瓦級

　　使用壽命 ： 1～3年左右，可更換電池

　　電壓檢測 ： 電壓低于預設值時以無線提示(可選)

　　封裝特性 ： ABS工程塑料，抗高強度跌落與振動

　　環境特性 ： 工作溫度－40℃ ～85℃

　　工作濕度＜95％

　　可 靠 性 ： 防沖擊，滿足工業環境要求

　　外 形 ： 方卡型，可提供OEM定制服務

　　尺 寸 ： 86×54×5.0 mm

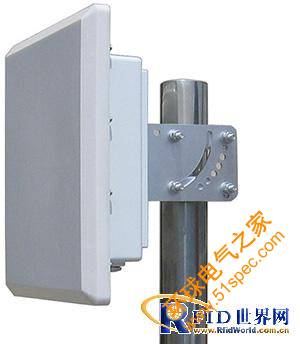

　　5.1.4 RW-R902型 定向讀寫器

　　產品技術特性

　　識別距離 ： 0 ～ 150米

　　識別能力 ： 同時識別 500張以上的標簽

　　極化方式 ： 圓極化(更適合標簽朝向多變的應用)

　　增 益 ： 16dBi 接收32級可調、發射4級可調

　　工作頻段 ： 2.4 GHz ～ 2.4835 GHz

　　功耗標準 ： 工作功率為毫瓦級

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　接口標準 ： RS232、RS485、Wiegand26、RJ45、TTL、WiFi等可選

　　擴展I/O ： 開關量信號輸入與輸出各2路(可選)

　　電源標準 ： DC 7.5～12V 500～1000mA

　　可 靠 性 ： 防雷防水防沖擊，滿足工業環境要求

　　尺 寸 ： 268×268×80mm

　　5.1.5 RW-R801型 工業級全向讀寫器

　　產品技術特性

　　識別距離 ： 0 ～ 100米半徑

　　識別能力 ： 同時識別500張以上的標簽

　　識別角度 ： 全向

　　極化方式 ： 垂直極化或雙極化

　　增 益 ： 5dBi 接收32級可調、發射4級可調

　　工作頻段 ： 2.4 GHz ～ 2.4835 GHz

　　功耗標準 ： 工作功率為毫瓦級

　　抗干擾性 ： 頻道隔離技術，多個設備互不干擾

　　安 全 性 ： 加密計算與安全認證，防止鏈路偵測

　　接口標準 ： RS232、RS485、Wiegand26、RJ45、TTL、WiFi等可選

　　擴展I/O ： 開關量信號輸入與輸出各2路(可選)

　　電源標準 ： DC 7.5～12V 500～1000mA

　　可 靠 性 ： 防雷防水防沖擊，滿足工業環境要求

　　尺 寸 ： 180×135×60 mm(不含天線)

　　5.1.6 RW-R750型 低頻激活器

　　產品技術特性

　　激活范圍 ： 標配2組棒狀天線，每組0 ～ 3.5米半徑；最大可擴展識別范圍到1000㎡

　　激活速度 ： 最大400 公里 / 小時通過時可被激活

　　激活能力 ： 同時激活500張以上的標簽

　　激活角度 ： 全向

　　中心頻率 ： 125KHz

　　抗干擾性 ： 采用時分多址技術，多設備互不干擾

　　穿透能力 ： 低頻波長2500m可完全穿越人體和墻體

　　標準接口 ： TTL、RS485接口

　　電源標準 ： DC 7.5～18V 1000～3000mA

　　工作溫度 ： -40～+85℃

　　封裝特性 ： 鋁合金外殼封裝

　　可 靠 性 ： 防水防沖擊，滿足工業環境要求

　　尺 寸 ： 148×98×45 mm(未包括外置天線)

　　安裝方式 ： 吸頂、掛壁或地埋等安裝方式

6. 項目實施

　　6.1.1 項目實施步驟

　　項目實施流程

　　6.1.2 項目售后服務

　　銷售所及,服務必至 ；

　　7χ24小時專業化保障；

　　4小時內迅速到達維護現場。
