工業物聯網已經不是一個新鮮的詞，隨著互連技術的不斷發展，工程師對于連接器的需求增強，并且提出了更高的要求。尤其是在如高振動的嚴苛工業應用中，工程師們在尋求更加可小、更可靠的連接器。泰科電子(TE Connectivity，以下簡稱TE)就能提供滿足這些要求的連接解決方案。

　　想了解幾種常用的以太網連接器方案在工業IP20應用(防止人的手指接觸到電器內部的零件，防止中等尺寸,直徑大于的外物侵入, 對水或濕氣無特殊的防護)中的連接可靠性?

　　白皮書中測試的連接器包括：

　　● RJ45 和 Mini I/O

　　● 刺破、焊接和可現場安裝類型

　　● 5 家不同制造商

　　你知道嗎?

　　工業物聯網/工業4.0的快速發展，使得傳感器和制動器連接的數量激增，除了需要更小尺寸的連接方案，對低延時網絡傳輸的需求也要求連接方案更加可靠。

　　目前在工業以太網應用中使用量最大RJ45連接器，接口原來是為無屏蔽電話線設計的，使用了刺破式端子連接技術，因此RJ45連接器并不適合工業環境!在振動及潮濕的腐蝕性環境中，RJ45連接器無法達到穩定可靠的要求。

　　要如何解決RJ45連接器在嚴苛工業應用中的不穩定呢?

　　Mini I/O 連接器系統解決了 RJ45 的不穩定性和不可靠性，可以說是工業以太網連接的完美候選方案，而且其尺寸只有 RJ45 連接器的 25%。

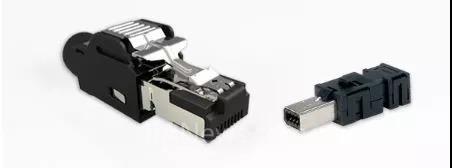

　　快來看看Mini I/O 連接系統與RJ45連接器的比較吧!

　　Mini I/O與RJ45連接器比較標準

　　IEC 規范 IEC 60603-7-X 作為入門基準規格要求，但僅用它來作為比較Mini I/O和RJ45 性能的規格是不夠的。例如，它只要求四天的混合氣體測試，以及 50 m/s2(約 5G)的振動測試，沒有沖擊測試要求。工業連接器標準及測試序列模擬連接器的應用環境，比如ISO/IEC 11801-1 規定了”MICE”環境等級，從機械，防護，氣候&化學品，電磁干擾等方面作出定義，其中的M3 環境等級就定義了250m/s2 的沖擊測試。

　　單一的負載測試可以簡單增加負載量，但為模擬實際的工業應用環境需要多種多樣的測試組合。模擬磨損和腐蝕需要耐用性(反復插拔)，環境測試(混合氣體)，高溫測試，及振動測試在一個測試序列中。這讓我們可以更好考察連接系統在嚴苛環境下的表現。

　　IEC 60603-7 規定在振動測試中監測瞬斷的測試標準。結果為通過或者失敗，而在我們的比較測試中， 我們將采用計算振動測試中的瞬斷次數的方法來取代。

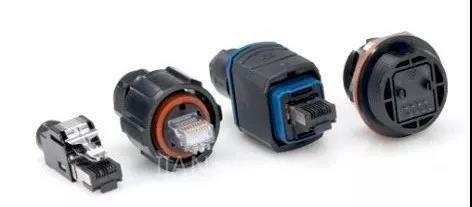

　　RJ45連接系統

　　RJ45連接器是標準化的8P8C模塊化，符合 IEC60603-7、ANSI/TIA-1096-A 和 ISO-8877 標準。RJ45 通過纜線與 TIA/EIA-568 標準中指定的 T568A 和 T568B 引腳相連接，可同時兼容電話和以太網。RJ45 是一個模塊化連接器，最初設計用于電話配線。

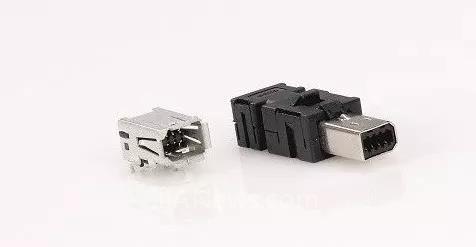

　　Mini I/O連接系統

　　與 RJ45 相比，Mini I/O系統連接更小且更可靠。它采用全封閉金屬殼體，減小了插接接口封裝尺寸，增強了插入力，并可提供嚴密公差和接口穩定性。通過使用多個焊盤和孔套栓，它可以承受產品規格要求的 98 N 保持力，同時仍然是真正的 SMD 取放連接器。它采用無極性端子布局，插頭和插座的端子都采用了彈性端子設計，每對端子含有 2 個獨立的接觸點，也被稱為雙保險“戰斗蛇端子”。

　　在這場RJ45與Mini I/O連接系統可靠性比較中，

　　到底它們的表現如何呢?
