什么是IO-link

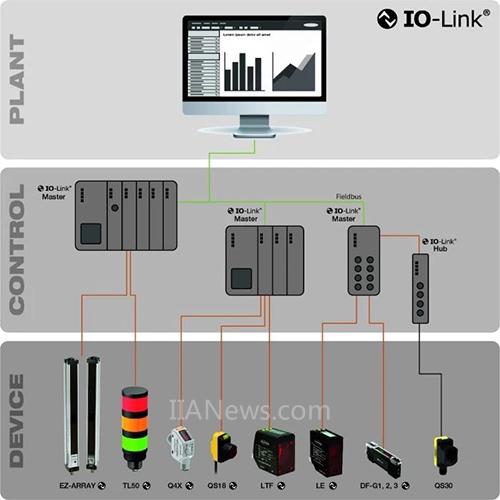

IO-link(IEC 61131-9)是一個開放的標準串行通信協議，允許從傳感器和設備中雙向交換數據，這些傳感器和設備支持IO-link并連接到主機上。IO-link主機可以通過各種網絡、現場總線或后臺總線傳輸這些數據，使數據可以通過工業信息系統(PLC、HMI等)進行即時操作或長期分析。每個IO-link傳感器都有一個IODD(IO設備描述)文件，用于描述設備及其IO-link功能。
應該注意的是，IO-link是不另一個現場總線，而是兼容的IO系統和現場設備之間的點對點通信協議。由于IO-link是一個開放的標準，設備可以集成在幾乎任何現場總線或自動化系統中。
IO-link的5大特點
IO-link系統有許多優點，包括標準化和減少布線、增加數據可用性、遠程配置和監視、簡單的設備替換和高級診斷。
1.標準化和簡化布線
IO-link對許多行業的一個關鍵好處是，IO-link不需要任何特殊或復雜的布線。相反，IO-link設備可以使用與傳統的離散I/O相同的成本有效的標準無屏蔽三線電纜連接，這有助于保持簡單的布線。此外，IO-link還消除了對模擬傳感器的需求，并減少了傳感器所需的各種線集，從而節省了庫存成本。Io-link還支持主從配置和無源連接點，這進一步降低了布線要求。
2.增加數據可用性
數據可用性是IO-link的一個強大優勢，它具有深遠的影響。對傳感器級數據的訪問有助于確保系統組件的順利運行，簡化設備更換流程，并使機器維護計劃得以優化-所有這些都節省了成本，降低了機器停機的風險。
通過IO-link通信提供了三種主要數據類型，它們分為循環數據(定期自動傳輸?shù)臄?shù)據)或無循環數據(根據需要或根據請求傳輸?shù)臄?shù)據)。
過程數據：引用設備讀取并發送給主設備的信息，例如激光測量傳感器的距離讀數。處理數據也可以引用從主設備發送到設備的信息(例如發送到塔燈指示哪些顏色段需要照明)在定義的數據幀中周期性地傳輸處理數據。此外，值狀態數據-表示處理數據是否有效-與進程數據一起傳輸。
業務數據(又稱設備數據)：指有關傳感器本身的信息，如參數值、模型和序列號、設備描述等。服務數據可以兩者兼而有之。寫信給設備或讀自這個裝置是循環的。
事件數據：指在發生事件時從IO-link設備以循環方式傳輸?shù)耐ㄖ珏e誤消息或維護警告(例如設備過熱、臟鏡頭)。
通過IO-link提供的大量寶貴數據對于工業物聯網和工業4.0計劃。
3.遠程配置與監控
通過IO-link，用戶可以通過控制系統軟件讀取和更改設備參數，從而實現快速配置和調試，從而節省時間和資源。此外，IO-link允許運營商根據需要動態地改變控制系統中的傳感器參數-例如在產品轉換的情況下-這減少了停機時間，并允許機器適應更大的產品多樣性。在包裝需求不斷增加的消費品應用中，這一點尤為重要。
此外，監視傳感器輸出、接收實時狀態警報以及從幾乎任何地方調整設置的能力使用戶能夠及時識別和解決傳感器級別上出現的問題。這也意味著用戶可以根據來自機器組件本身的實時數據做出決策，這可以減少昂貴的停機時間，提高整體效率。
4.簡單設備更換
除了遠程調整傳感器設置的能力外，IO-link的數據存儲功能還允許在設備替換時自動重新分配參數(此功能也稱為自動設備替換)。用戶可以將現有的傳感器參數值導入替換傳感器以進行無縫替換，從而使新設備盡快啟動和運行。
5.擴展診斷
Io-link為用戶提供了每個設備的錯誤和健康狀態的可見性。這意味著用戶不僅可以看到傳感器正在做什么，而且還可以看到它的性能-這是對機器效率的寶貴洞察。此外，擴展診斷允許用戶輕松識別傳感器何時出現故障，并在不關閉線路或機器的情況下診斷問題。
通過IO-link系統提供的實時和歷史數據的結合不僅減少了故障排除的工作量，而且還允許優化機器維護計劃，節省成本和提高長期效率。
邦納IO-link產品

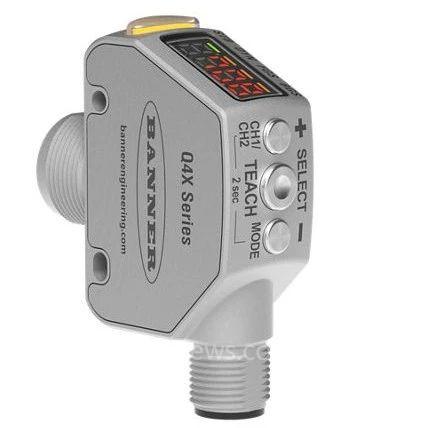

系列激光測距傳感器
● 可靠的檢測范圍，近至25毫米，遠至610毫米;
● 根據距離檢測各種各樣的目標顏色、材質和表面;
● 雙示教模式(強度+距離)，是防錯應用的理想選擇，可實現透明物體檢測，無需反射板;
● 堅固耐用的FDA級不銹鋼外殼，防護等級達IP69K;
● 堅固結實的設計，耐機械沖擊、過緊和極端振動;
● 傾斜的四位顯示屏提供清晰的距離讀數。

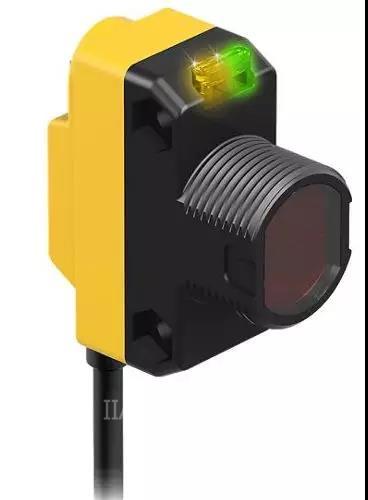

COD 透明物檢測傳感器
● 能可靠檢測透明，半透明或不透明物體-包括PET瓶，玻璃容器和透明膜等;
● 同軸光的設計，檢測無盲區，被測物可緊貼傳感器檢測;
● 自動補償算法，彌補灰塵堆積和環境溫度的變化，可長時間可靠工作;
● 響應速度400us，適合高速檢測場合;
● 明亮的可見紅色光斑，易于對準和使用;
● 三種可選閾值設定，適用于不同的被測物檢測;
● 檢測范圍：3000毫米;
系列長距離激光傳感器
● 高性能LTF系列傳感器可在12 &24米范圍內檢測垂直或傾斜的目標，不受顏色、材料或光澤度影響;
● 用于測量和檢測應用的模擬量和開關量或雙開關量輸出;
● 優異的范圍、重復精度和準確度組合可實現高度可靠的目標檢測和精確的距離測量;
● 兩行八字符顯示屏和按鈕編程，易于安裝、故障排除和實時距離測量;
● 耐用的IP67外殼、高度抗環境光干擾和各種溫度下穩定的性能在有挑戰性的環境中提供可靠的性能。

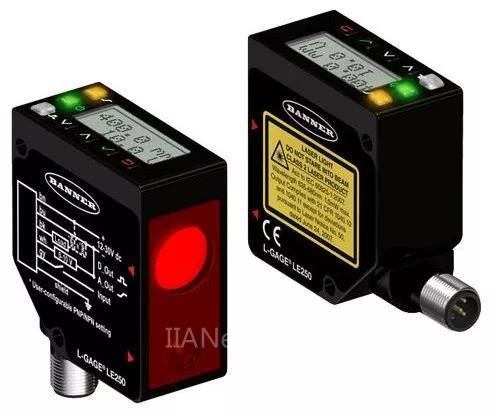

系列激光位移傳感器
● LE系列激光傳感器可快速準確測量距離，操作簡單且易于調 整設定與使用;
● 提供易于查看兩行8個字符顯示的液晶屏;
● 高重復性和準確性可檢測具有挑戰的目標，從金屬到黑色橡膠物體都能可靠檢測;
● 可見2級激光，提供小光斑尺寸與簡單對準;
● 適合的應用：循環控制，厚度測量，卷徑和定位;
● 檢測范圍 LE250 ( 100-400mm)，LE550 ( 100-1000mm)。

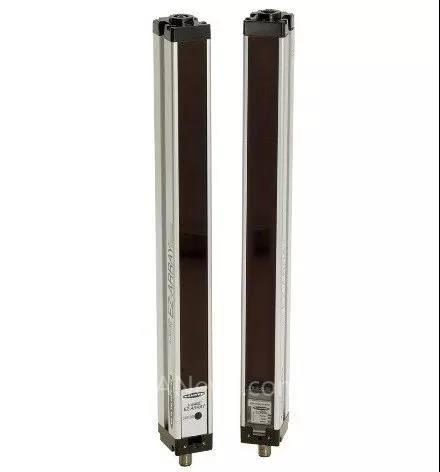

系列測量光幕
● 應用包括邊緣和中心引導、張力控制、孔尺寸調整、零部件計數以及實時產品尺寸調整和輪廓控制;
● 密集的紅外光束能檢測到小至5毫米寬、邊緣分辨率為2.5毫米的物體;
● 控制器功能內置在接收器中，因此基本設置無需使用控制器、軟件或PC;
● 易于使用的軟件便于通過電腦進行高級設置;
● 配置選項包括14種測量模式、三種掃描方法、兩種模擬和兩種離散輸出以及串行輸出;
● 檢測范圍為4米;
● 陣列高度從150毫米到2400毫米不等。

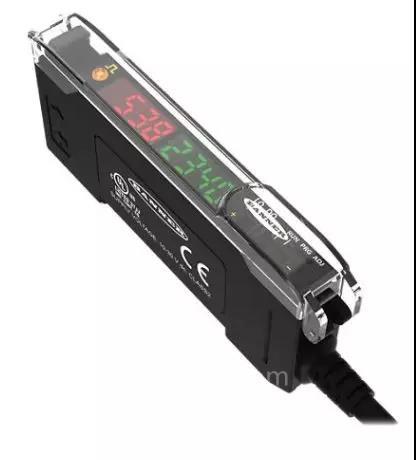

系列光纖放大器
● 帶IO-link的型號在主站設備和傳感器之間采用點到點的通信連接，便于遠程監控、示教和配置;
● 雙數顯，同時顯示實時信號值和閾值;
● 簡單的用戶界面，傳感器設置和編程都很簡易;
● 通過示教(TEACH)和設置(SET)可設置最優的過量增益和閾值，滿足絕大多數應用要求，尤其是低對比應用。

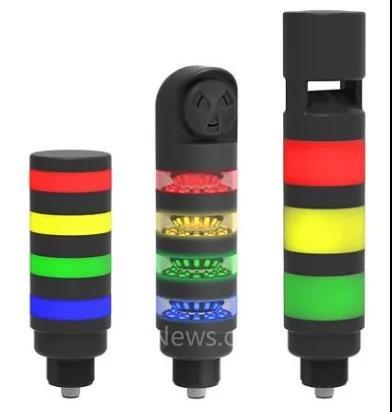

Core系列塔燈
● 一體化塔燈采用經久耐用的LED技術，安裝簡單，提供高度醒目的操作指引和設備指示;
● 采用IO-link通信 的型號可輕松集成到大多數工業網絡中，主站能對設備中的指示燈和蜂鳴器進行遠程監控;
● 標準亮度的型號，最多可支持7層，有10種顏色可選。高亮度型號，最多可支持5層;
● 允許多層指示燈同時亮起;
● 每層指示燈不亮時呈灰白色，消除了因環境光導致的誤判;
